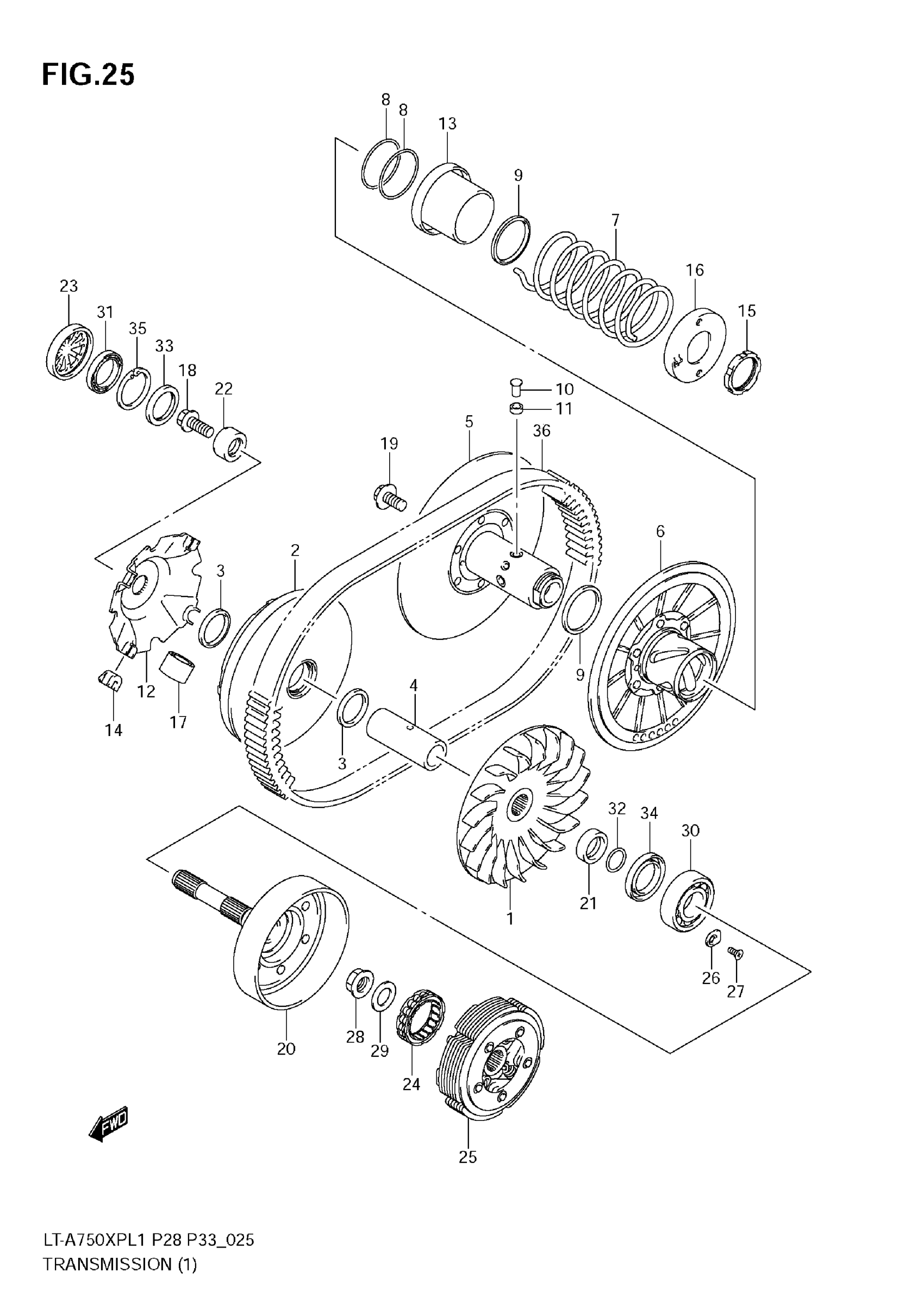

Suzuki LT-A750XPL1 (2011) TRANSMISSION (1) Diagram

#

Description
Price

1

FACE,FIXED DRIVE

21110-31G00

$155.09

2

FACE,MOVABLE DRIVE

21120-31G00

$161.12

3

SEAL, MOVABLE DRIVE FACE

21124-31G00

$11.64

4

SPACER,MOVABLE DRIVE

21125-31G00

$67.25

5

FACE,FIXED DRIVEN

21210-31G01

$421.08

6

FACE, MOVABLE DRIVEN

21240-31G01

$403.37

7

SPRING, MOVABLE DRIVEN

21243-09F52

$49.02

8

O-RING

21245-15F00

$5.02

9

SEAL, MOVABLE DRIVEN

21247-31G00

$12.48

10

PIN,MOVABLE DRIVEN

21248-15F01

$4.76

11

SPACER,MOVABLE DRIVEN PIN

21249-15F00

$5.38

12

PLATE,MOVABLE DRIVE

21431-31G00

$44.18

13

SHEET,MOVABLE DRIVEN

21471-09F60

$19.87

14

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

$7.22

15

NUT, DRIVEN PULLEY SPRING

21518-09F50

$31.45

16

HOLDER, MOVABLE DRIVEN

21519-09F52

$21.83

17

ROLLER, MOVABLE DRIVEN

21650-31G00

$16.84

18

BOLT (12X30)

09103-12028

$6.70

19

BOLT (12X25)

09103-12049

$4.19

20

HOUSING,CLUTCH

21100-31G20

$326.55

21

SPACER, PRIMARY SHAFT

21102-31G00

$25.95

22

SPACER, CLUTCH HOUSING BRG FR

21106-31G10

$28.75

23

CAP, V-BELT BEARING

21107-31G00

$8.97

24

CLUTCH,PRI DRIVE ONE WAY

21273-44D00

$138.71

25

CLUTCH ASSY, SHOE

21500-31G00

$449.48

26

RETAINER

24741-20A00

$2.81

27

SCREW (6X12)

09126-06011

$2.03

28

NUT

09159-18023

$14.18

29

WASHER

09164-18004

$3.76

30

BEARING (28X68X18) | LH

09262-28014

$57.95

31

BEARING (35X47X7) | RH

09262-35075

$65.13

32

.O-RING (D:2.4,ID:24.7)

09280-25004

$2.03

33

OIL SEAL (35X47X5) | RH

09283-35051

$25.60

34

OIL SEAL (38X56X7)

09283-38025

$31.85

35

CIRCLIP

08331-41479

$2.31

36

V-BELT,DRIVE

27601-31G00

$170.38
