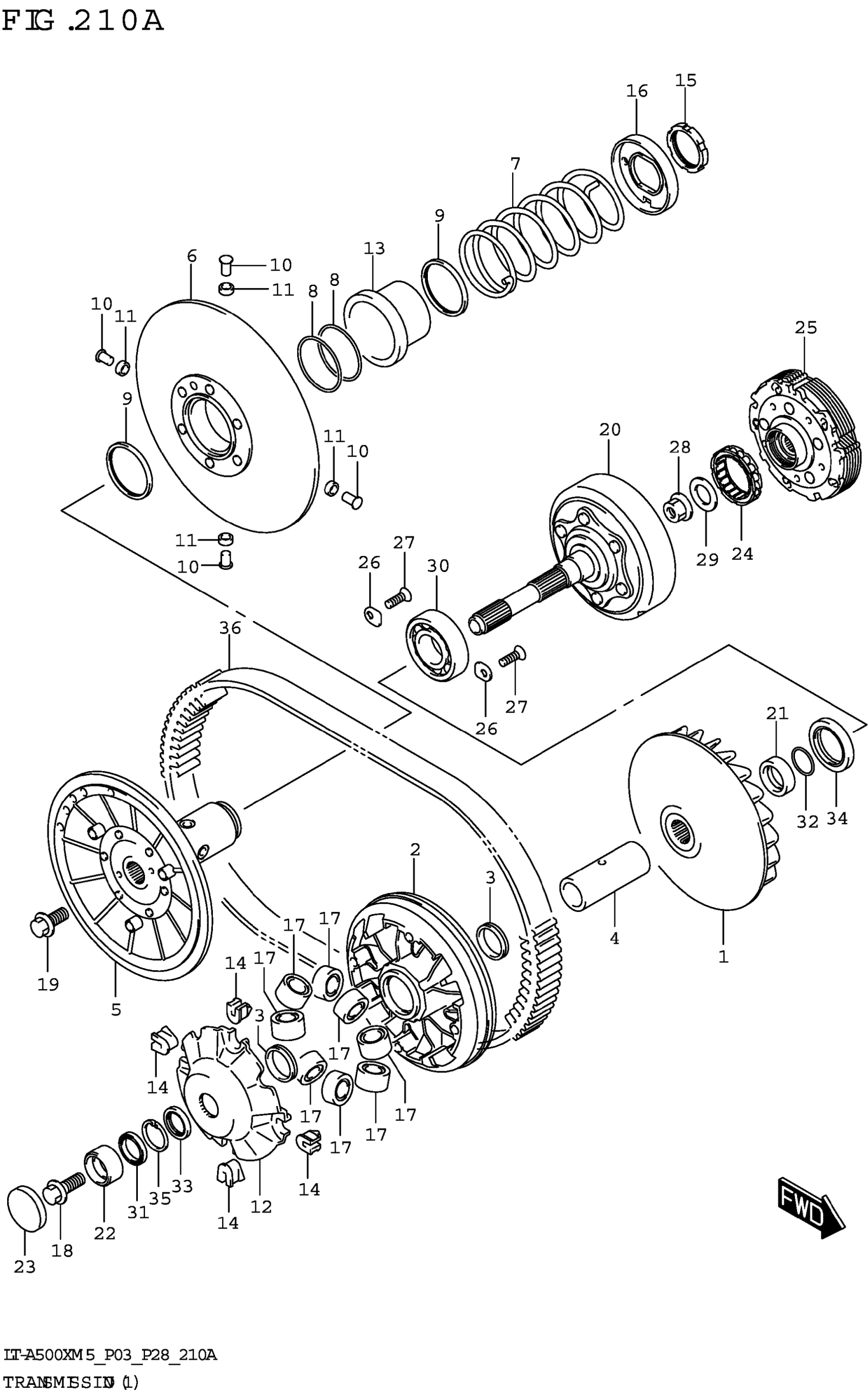

Suzuki LT-A500XM2 (2025) TRANSMISSION (1) Diagram

#

Description
Price

1

FACE, FIXED DRIVE

21110-11H00

$210.93

2

FACE, MOVABLE DRIVE

21120-11H00

$218.08

3

SEAL,MOVABLE DRIVE FACE OIL

21124-15F00

$9.90

4

SPACER, MOVABLE DRIVE

21125-11H50

$79.78

5

FACE, FIXED DRIVEN

21210-11H00

$468.58

6

FACE, MOVABLE DRIVEN

21240-11H10

$448.86

7

SPRING, MOVABLE DRIVEN

21243-38F10

$67.57

8

O-RING,MOVABLE DRIVEN

21245-38F00

$6.87

9

SEAL,MOVABLE DRIVEN OIL

21247-38F00

$13.50

10

PIN,MOVABLE DRIVEN

21248-15F01

$4.48

11

SPACER,MOVABLE DRIVEN PIN

21249-15F00

$5.06

12

PLATE, MOVABLE DRIVE

21431-11H00

$68.37

13

SHEET, MOVABLE DRIVEN

21471-38F10

Unavailable

14

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

$6.61

15

NUT,DRIVEN PULLEY SPRING

21518-38F00

$36.87

16

HOLDER, MOVABLE DRIVEN SPRING

21519-38F10

$24.20

17

ROLLER, MOVABLE DR

21650-09F51

$15.41

18

BOLT (12X30)

09103-12028

$6.14

19

BOLT (12X25)

09103-12049

$5.35

20

HOUSING, CLUTCH

21100-11H00

$363.38

21

SPACER, PRIMARY SHAFT

21102-31G00

$34.45

22

SPACER, CLUTCH HOUSING BRG FR

21106-31G10

$26.32

23

CAP, V-BELT BEARING HOUSING

21107-31G00

$8.44

24

CLUTCH,PRI DRIVE ONE WAY

21273-44D00

$126.97

25

CLUTCH ASSY, SHOE

21500-11H10

$455.15

26

RETAINER

24741-20A00

$2.80

27

SCREW (6X12)

09126-06011

$2.01

28

NUT

09159-18027

$17.00

29

WASHER

09164-18004

$3.38

30

BEARING (25X62X17)

09262-25073

$23.39

31

BEARING (35X47X7)

09262-35075

$58.76

32

.O-RING (D:2.4,ID:24.7)

09280-25004

$2.01

33

OIL SEAL (35X47X5)

09283-35051

$23.10

34

OIL SEAL (38X56X7)

09283-38025

$28.75

35

CIRCLIP

08331-41479

$2.32

36

V-BELT, DRIVE

27601-11H00

$224.15
