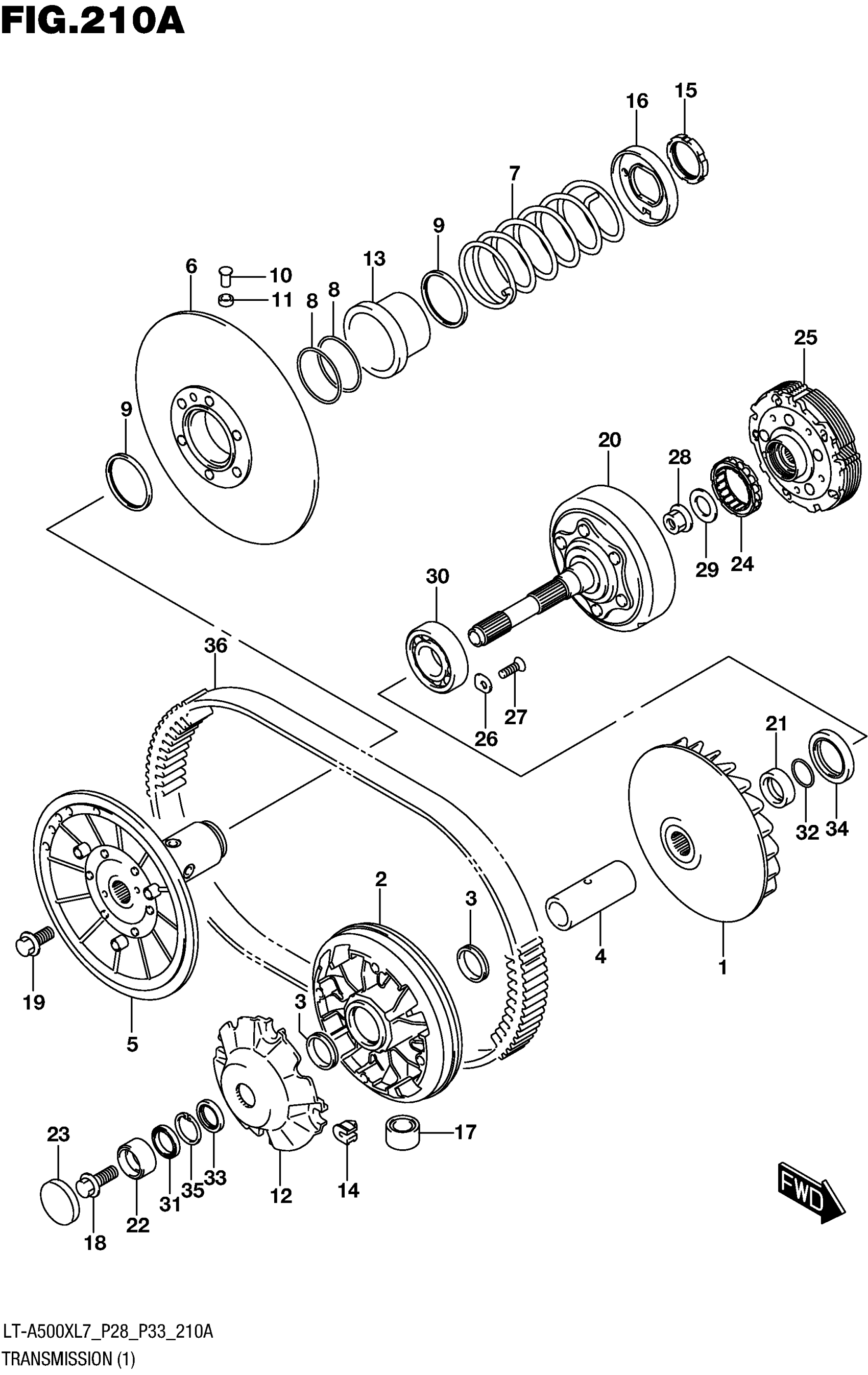

Suzuki LT-A500X AXI (RED, GREEN) (2017) TRANSMISSION (1) Diagram

#

Description
Price

1

FACE, FIXED DRIVE

21110-11H00

$189.55

2

FACE, MOVABLE DRIVE

21120-11H00

$195.97

3

SEAL,MOVABLE DRIVE FACE OIL

21124-15F00

$10.81

4

SPACER, MOVABLE DRIVE

21125-11H50

$70.70

5

FACE, FIXED DRIVEN

21210-11H00

$421.08

6

FACE, MOVABLE DRIVEN

21240-11H10

$403.37

7

SPRING, MOVABLE DRIVEN

21243-38F10

$59.87

8

O-RING,MOVABLE DRIVEN

21245-38F00

$6.08

9

SEAL,MOVABLE DRIVEN OIL

21247-38F00

$11.95

10

PIN,MOVABLE DRIVEN

21248-15F01

$4.76

11

SPACER,MOVABLE DRIVEN PIN

21249-15F00

$5.38

12

PLATE, MOVABLE DRIVE

21431-11H00

$60.57

13

SHEET, MOVABLE DRIVEN

21471-38F10

Unavailable

14

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

$7.22

15

NUT,DRIVEN PULLEY SPRING

21518-38F00

$32.67

16

HOLDER, MOVABLE DRIVEN SPRING

21519-38F10

$21.43

17

ROLLER, MOVABLE DRIVEN

21650-09F51

$16.84

18

BOLT (12X30)

09103-12028

$6.70

19

BOLT (12X25)

09103-12049

$4.19

20

HOUSING, CLUTCH

21100-11H00

$326.55

21

SPACER, PRIMARY SHAFT

21102-31G00

$25.95

22

SPACER, CLUTCH HOUSING BRG FR

21106-31G10

$28.75

23

CAP, V-BELT BEARING

21107-31G00

$8.97

24

CLUTCH,PRI DRIVE ONE WAY

21273-44D00

$138.71

25

CLUTCH ASSY, SHOE

21500-11H10

$409.02

26

RETAINER

24741-20A00

$2.81

27

SCREW (6X12)

09126-06011

$2.03

28

NUT

09159-18023

$14.18

29

WASHER

09164-18004

$3.76

30

BEARING (25X62X17)

09262-25073

$25.92

31

BEARING (35X47X7)

09262-35075

$65.13

32

.O-RING (D:2.4,ID:24.7)

09280-25004

$2.03

33

OIL SEAL (35X47X5)

09283-35051

$25.60

34

OIL SEAL (38X56X7)

09283-38025

$31.85

35

CIRCLIP

08331-41479

$2.31

36

V-BELT, DRIVE

27601-11H00

$244.88
