2009 Suzuki LT-A450X Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2009 Suzuki LT-A450X, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

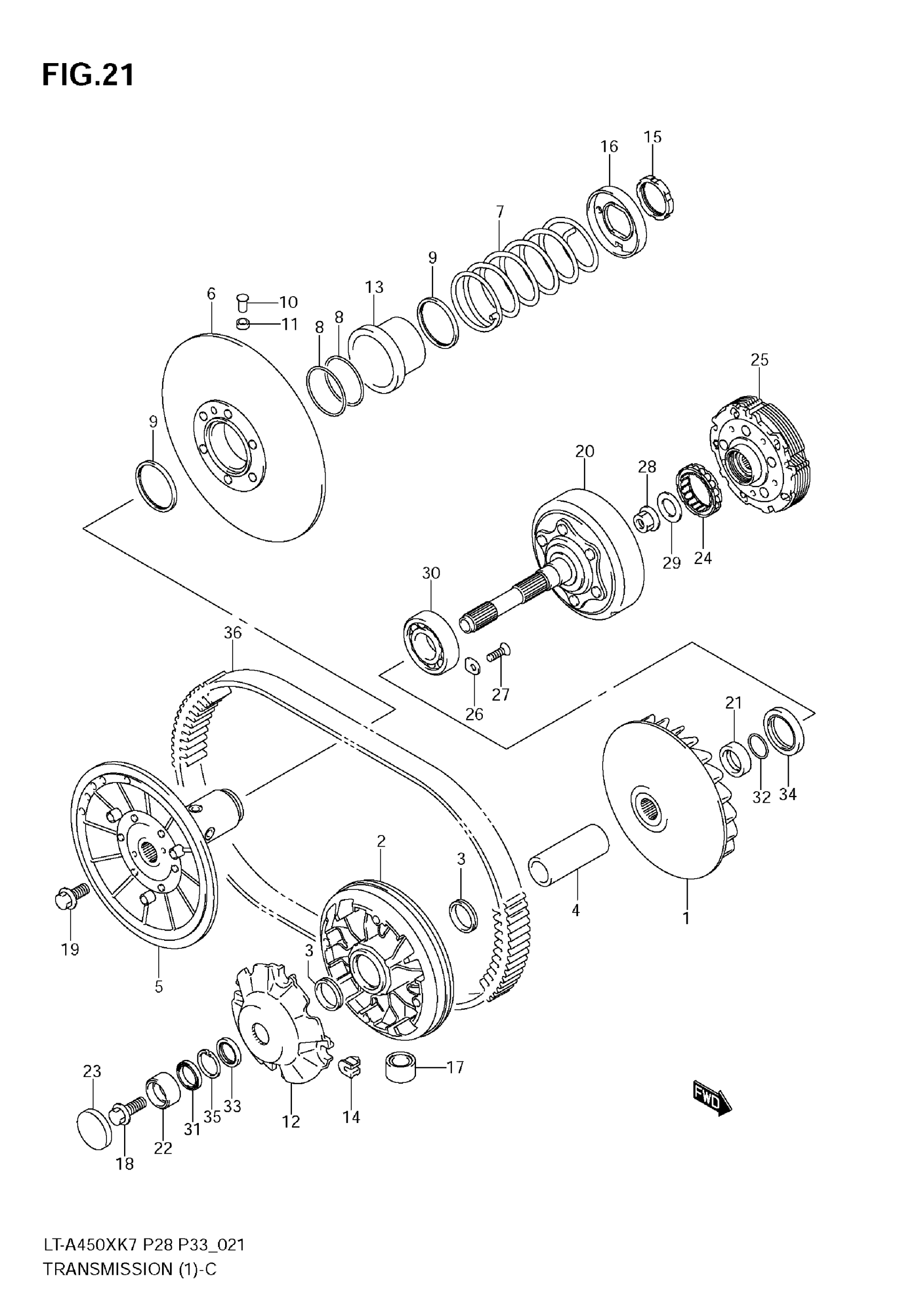

2009 Suzuki LT-A450X Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FACE, FIXED DRIVE

21110-11H00

1

$210.93

In stock

2

FACE, MOVABLE DRIVE

21120-11H00

1

$218.08

In stock

3

2

$10.78

In stock

4

SPACER, MOVABLE DRIVE

21125-11H00

1
Out of stock

5

FACE, FIXED DRIVEN

21210-11H00

1

$468.58

In stock

6

FACE, MOVABLE DRIVEN

21240-11H00

1
Out of stock

7

SPRING,MOVABLE DRIVEN

21243-38F01

1
Out of stock

8

O-RING,MOVABLE DRIVEN

21245-38F00

2
Out of stock

9

SEAL,MOVABLE DRIVEN OIL

21247-38F00

2
Out of stock

10

PIN,MOVABLE DRIVEN

21248-15F01

4
Out of stock

11

SPACER,MOVABLE DRIVEN PIN

21249-15F00

4
Out of stock

12

PLATE, MOVABLE DRIVE

21431-11H00

1

$68.37

In stock

13

SHEET,MOVABLE DRIVEN

21471-38F01

1
Out of stock

14

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

4
Out of stock

15

NUT,DRIVEN PULLEY SPRING

21518-38F00

1
Out of stock

16

HOLDER, MOVABLE DRIVEN

21519-38F00

1
Out of stock

17

8

$17.26

In stock

18

1

$6.58

In stock

19

1

$5.35

In stock

20

HOUSING, CLUTCH

21100-11H00

1

$363.38

In stock

21

SPACER, PRIMARY SHAFT

21102-31G00

1

$34.45

In stock

22

1

$28.66

In stock

23

CAP, V-BELT BEARING

21107-31G00

1

$9.19

In stock

24

CLUTCH,PRI DRIVE ONE WAY

21273-44D00

1
Out of stock

25

CLUTCH ASSY, SHOE

21500-11H00

1

$467.95

In stock

26

RETAINER

24741-20A00

2

$2.92

In stock

27

SCREW, RETAINER (6X12)

09126-06011

2
Out of stock

28

NUT, SHOE CLUTCH

09159-18023

1
Out of stock

29

WASHER, SHOE CLUTCH

09164-18004

1
Out of stock

30

1

$25.11

In stock

31

1

$63.07

In stock

32

1

$2.18

In stock

33

1

$24.80

In stock

34

1

$30.86

In stock

35

CIRCLIP, CLUTCH HOUSING

08331-41479

1
Out of stock

36

V-BELT, DRIVE

27601-11H00

1

$242.94

In stock
