TRANSMISSION

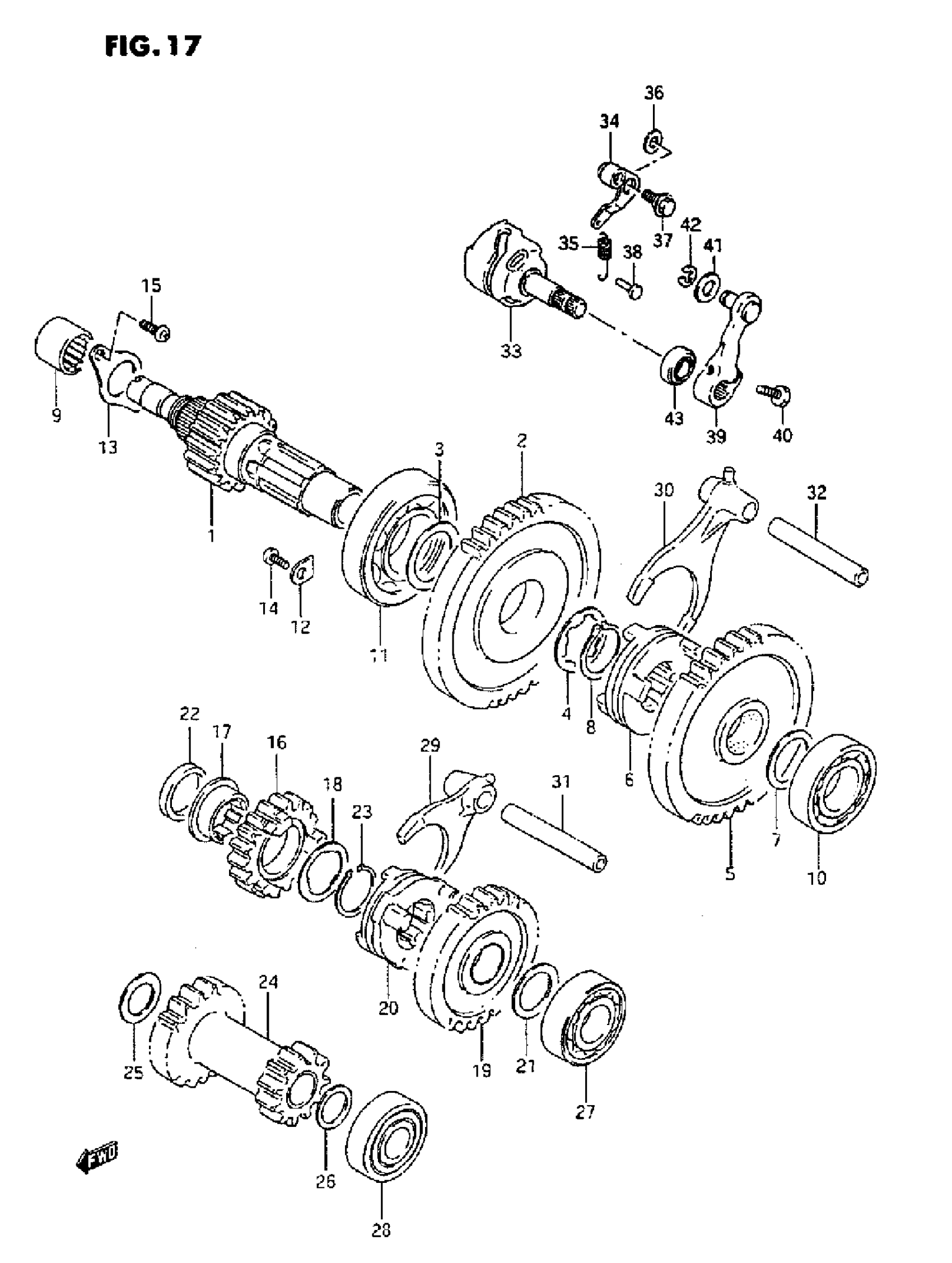

Suzuki LT-4WD (1997) TRANSMISSION Diagram
#
1
SHAFT, SUB TRANSMISSION This part replaces 29121-19B01.
29121-19B10
Unavailable
2
GEAR, DRIVEN NO.1 (NT:43)
29311-19B01
Unavailable
3
WASHER, RH
08211-32441
Unavailable
4
WASHER, LH
09167-32002
Unavailable
5
GEAR, DRIVEN NO.2 (NT:37)
29320-19B00
Unavailable
6
DOG, DRIVEN GEAR
29331-19B00
Unavailable
8
CIRCLIP This part replaces 08331-31326.
08331-3132A
Unavailable
9
BEARING, RH
09263-18023
Unavailable
10
BEARING, LH
09262-25003
Unavailable
11
BEARING, MIDDLE
09262-35038
Unavailable
12
RETAINER
24741-21A00
Unavailable
13
RETAINER
24751-19B00
Unavailable
14
SCREW This part replaces 02112-06123.
02112-0612A
Unavailable
15
SCREW This part replaces 02112-06163.
02112-0616A
Unavailable
16
GEAR, DRIVE NO.1 (NT:18) This part replaces 29211-19B00.
29211-19B01
Unavailable
17
BUSH This part replaces 29215-19B00.
29215-19B01
Unavailable
18
WASHER
09167-25016
Unavailable
19
GEAR, DRIVE NO.2 (NT:25)
29220-19B00
Unavailable
20
DOG, DRIVE GEAR
29231-19B00
Unavailable
21
WASHER
08211-20301
Unavailable
22
SPACER (25X34X5.5)
09180-25083
Unavailable
23
SNAP RING
09380-25003
Unavailable
24
GEAR, IDLE (NT:17/11)
29150-19B10
Unavailable
25
WASHER (17X24X4.5)
09180-17076
Unavailable
26
WASHER, SUB T/M IDLE, LH This part replaces 08211-15261.
09181-15195
Unavailable
27
BEARING, DRIVE SHAFT LH
09262-20069
Unavailable
28
BEARING This part replaces 09262-15022.
09262-15062
Unavailable
29
FORK, NO.1
29511-19B00
Unavailable
30
FORK, NO.2
29521-19B00
Unavailable
31
SHAFT, NO.1 This part replaces 25421-35403.
25421-35410
Unavailable
32
SHAFT, NO.2
25421-04702
Unavailable
33
CAN, SUB TRANSMISSION GEAR
29610-19810
Unavailable
34
STOPPER
29630-19B00
Unavailable
35
SPRING
09443-09042
Unavailable
36
WASHER
08211-06141
Unavailable
37
BOLT
09111-06054
Unavailable
38
PIN
09223-04001
Unavailable
39
ARM
25360-19B70
Unavailable
40
BOLT, GEAR SHIFT LINK This part replaces 01500-06203.
01500-0620A
Unavailable
41
WASHER
08322-01087
Unavailable
42
CIRCLIP This part replaces 08332-11063.
08332-1106A
Unavailable
43
OIL SEAL (12X22X9)
09285-12006
Unavailable
