CRANKCASE

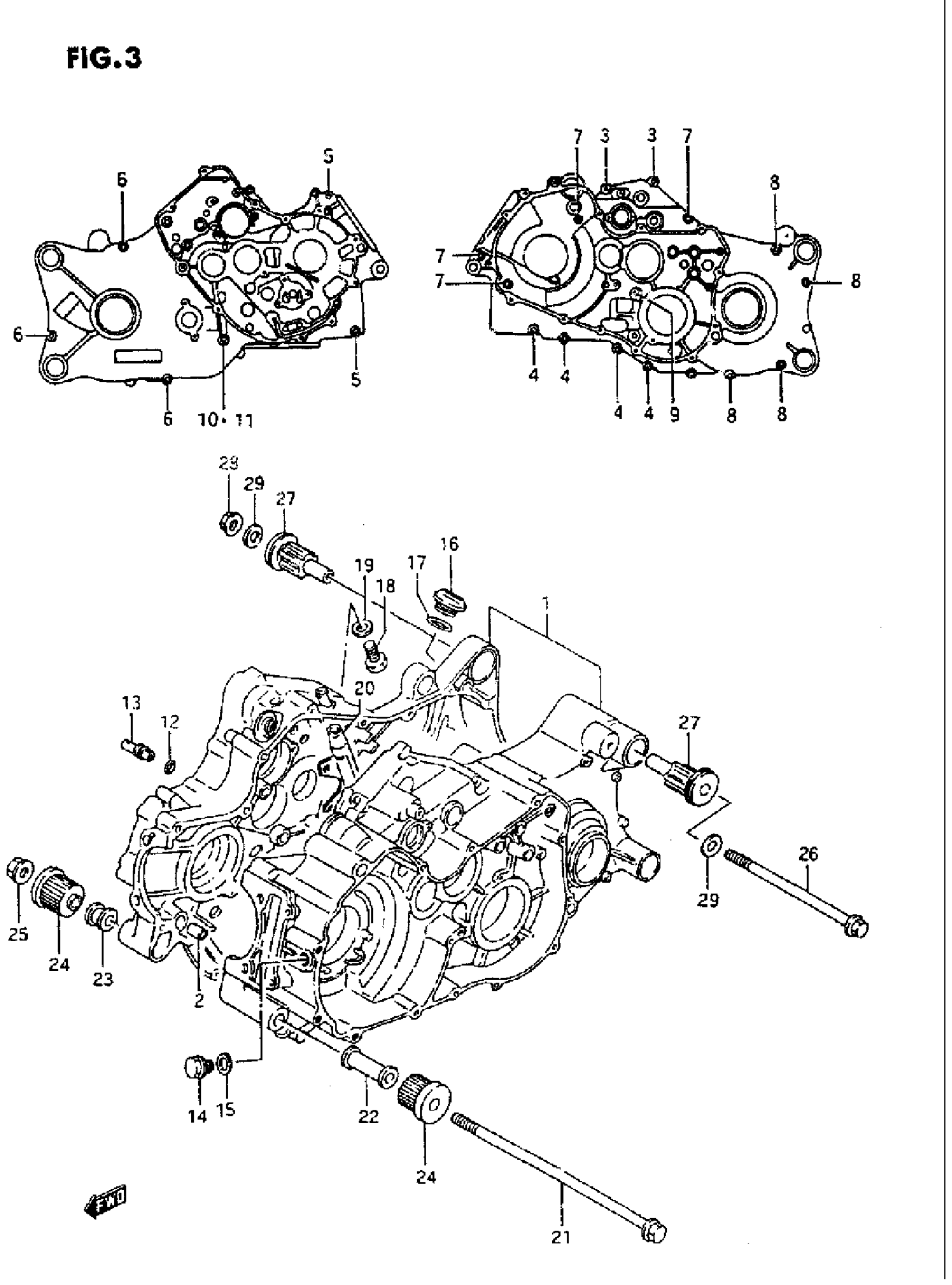

Suzuki LT-4WD (1997) CRANKCASE Diagram
#
Description
Price
1
CRANKCASE SET This part replaces 11300-19874.
11301-19862
Unavailable
2
PIN (10.4XL3XL8)
04211-13189
Unavailable
3
BOLT, FINAL GEAR CASE This part replaces 01547-06303.
01547-0630B
Unavailable
4
BOLT This part replaces 01547-06403.
01547-0640B
Unavailable
5
BOLT This part replaces 01547-06453.
01547-0645B
Unavailable
6
BOLT This part replaces 01547-06503.
01547-0650B
Unavailable
7
BOLT This part replaces 01547-06653.
01547-0665B
Unavailable
8
BOLT This part replaces 01547-06903.
01547-0690B
Unavailable
9
BOLT This part replaces 09103-08072.
09103-08363
Unavailable
10
BOLT (8X6O)
09103-08217
Unavailable
11
GASKET
09168-08021
Unavailable
12
0 RING, OIL GALLERY JET
09280-04004
Unavailable
13
JET, OIL GALLERY
09493-36004
Unavailable
14
PLUG, TDC
09247-14015
Unavailable
15
GASKET
09168-14002
Unavailable
16
CAP, OIL FILLER
09200-30810
Unavailable
17
0 RING (D:3.1, ID:26.4)
09280-26006
Unavailable
18
BOLT This part replaces 01500-12203.
01500-1220B
Unavailable
19
GASKET
09168-12002
Unavailable
20
PIPE, BREATHER | INCLUDED 11300-19874 This part replaces 11380-19B30.
11380-19B41
Unavailable
21
BOLT (12X3OO)
09103-12016
Unavailable
22
SPACER (L:60)
11610-19B00
Unavailable
23
SPACER (L:13)
11611-17ED0
Unavailable
24
BUSH (L:39)
11681-20B00
Unavailable
25
NUT This part replaces 08319-31128.
08319-3112A
Unavailable
26
BOLT (LOX240)
09103-10221
Unavailable
27
BUSH (L:85)
11650-19B10
Unavailable
28
NUT
09159-10047
Unavailable
29
WASHER, KNUCKLE END This part replaces 08322-01103.
08322-0110A
Unavailable
