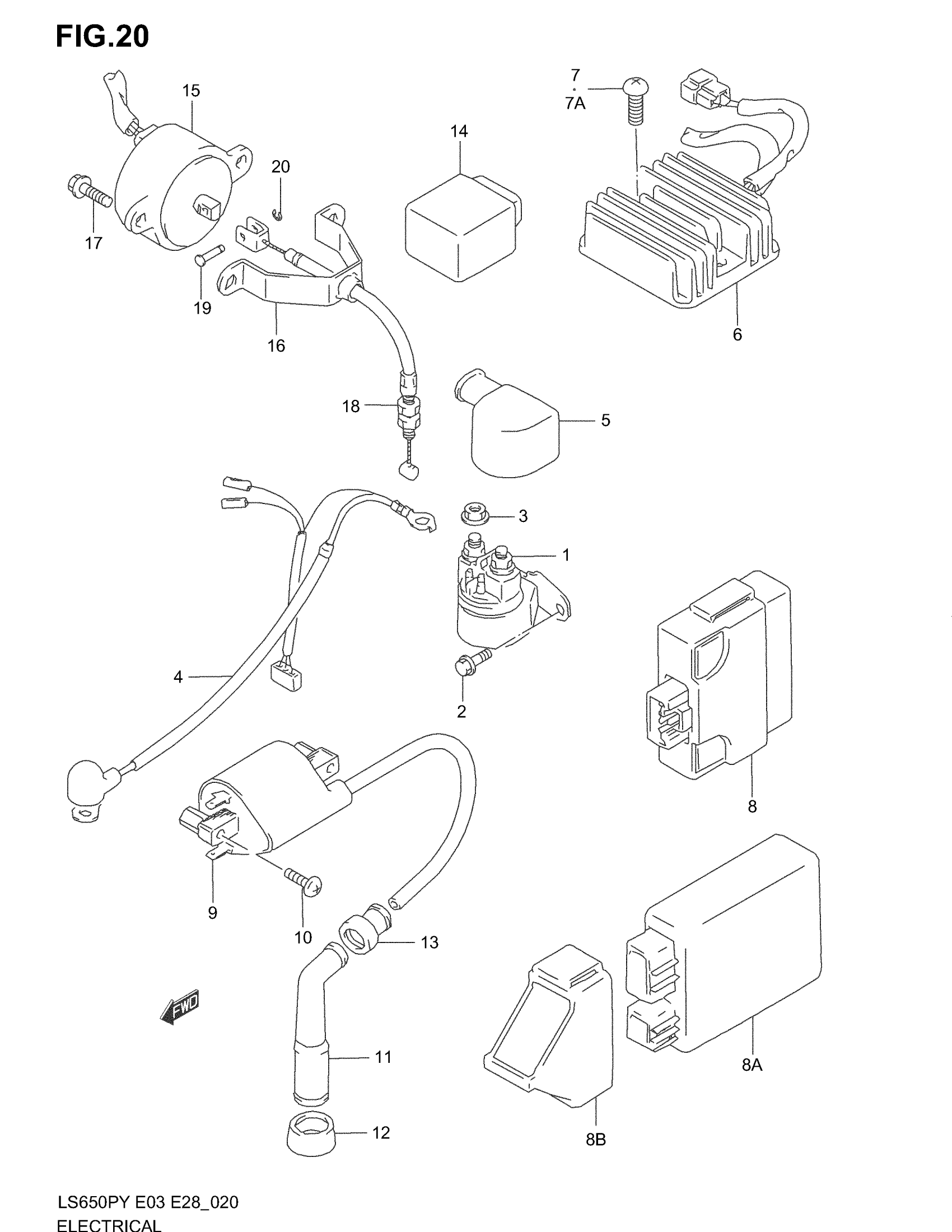

Suzuki LS650P (2004) ELECTRICAL (MODEL T/V/W/X/Y/K1/K2/K3) Diagram

#

Description
Price

1

RELAY ASSY, STARTING MOTOR

31800-49100

$97.31

2

BOLT This part replaces 01550-06103.

01550-0610A

$1.97

3

NUT This part replaces 08361-35068.

08361-3506A

$1.80

4

WIRE, STARTING MOTOR

33850-24B10

$50.10

5

CAP, STARTER RELAY | MODEL T/V This part replaces 33624-49420.

33624-49401

$7.20

5

CAP, STARTER RELAY | MODEL W/X/Y/K1/K2/K3

33624-49401

$7.20

6

RECTIFIER ASSY This part replaces 32800-24B01.

32800-24B11

$287.02

7

SCREW | MODEL T/V/W/X/Y This part replaces 02142-06163.

02142-0616A

$1.49

7A

SCREW | MODEL K1/K2/K3 This part replaces 02162-06163.

02162-0616B

$2.03

8

IGNITER ASSY | %F.NO.JS1NP41A W2101801 This part replaces 32900-24B10.

32900-24B30

$891.47

8A

IGNITER ASSY | F.NO.JS1NP41A W2101802% This part replaces 32900-24B11.

32900-24B30

$891.47

8B

CUSHION, IGNITER | F.NO.JS1NP41A W2101802%

32980-24B00

$11.60

9

COIL ASSY, IGNITION

33410-24B00

$163.13

10

.SCREW This part replaces 02142-05123.

02142-0512A

$1.49

11

CAP, SPARK PLUG

33510-45010

$24.99

12

SEAL, SPARK PLUG This part replaces 33541-24510.

33541-47D00

$7.83

13

SEAL,HIGH TENSION CORD (SIDE)

33542-38B00

$4.34

14

CONTROL UNIT, DECOMP

32910-24B10

$122.34

15

SOLENOID ASSY, DECOMP

33970-24B00

$339.65

16

BRACKET, DECOMP SOLENOID

33971-24B00

Unavailable

17

BOLT This part replaces 01550-06163.

01550-0616A

$1.97

18

CABLE ASSY, DECOMP This part replaces 58900-24B00.

58900-24B01

$24.20

19

PIN

09209-04020

Unavailable

20

E RING This part replaces 08332-11033.

08332-1103A

$2.15
