1977 Yamaha LB80-3D (LB80_3D) Rear Wheel Diagram

← All diagrams

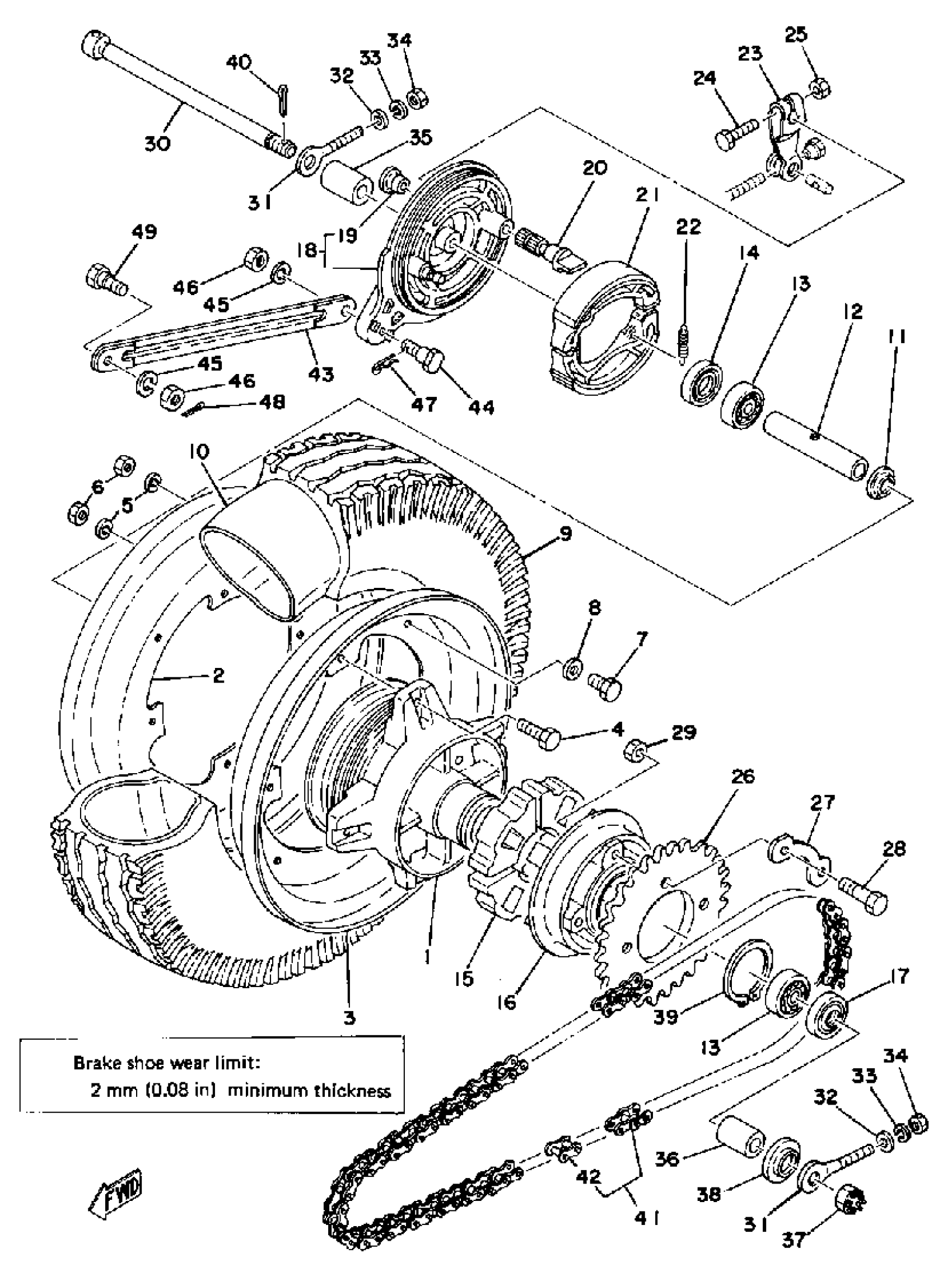

Find the part on the Rear Wheel diagram for your 1977 Yamaha LB80-3D (LB80_3D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Yamaha LB80-3D (LB80_3D) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

(561-25311-00-00)

1
Out of stock

2

PANEL, WHEEL 1

(1M3-25337-00-35)

1
Out of stock

3

PANEL, WHEEL 2

(1M3-25347-10-35)

1
Out of stock

4

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

NUT(6L2)

95333-08600-00

1

$3.20

In stock

7

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

8

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

9

TIRE 400X10 NT-116

(94140-10367-00)

1
Out of stock

10

TUBE

94235-10202-00

1
Out of stock

11

FLANGE, SPACER

109-25315-00-00

1

$6.20

In stock

12

SPACER (439-25317-00)

90560-12110-00

1
Out of stock

13

BEARING

93306-30102-00

1
Out of stock

14

OIL SEAL (21X37X7-102)

93104-21016-00

1
Out of stock

15

DAMPER, CLUTCH

304-25364-01-00

1

$21.12

In stock

16

CLUTCH, HUB

(561-25366-00-00)

1
Out of stock

17

OIL SEAL(3TU)

93106-20033-00

—
Out of stock

18

BRAKE SHOE PLT ASSEMBLY

(355-25320-00-38)

1
Out of stock

19

GROMMET (397)

90480-10068-00

—

$6.77

In stock

20

CAMSHAFT

4GL-25351-00-00

—

$62.50

In stock

21

BRAKE SHOE KIT

2JL-W253E-20-00

—

$25.53

In stock

22

SPRING, TENSION (566).

90506-16150-00

—

$6.98

In stock

23

LEVER, CAMSHAFT

(1M3-25355-01-00)

1
Out of stock

24

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

25

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

26

GEAR, SPROCKET WHEEL

122-25436-10-00

1
Out of stock

27

WASHER

4AW-25412-00-00

—

$4.24

In stock

28

BOLT(1AJ)

90101-08672-00

—

$2.69

In stock

29

NUT(3KX)

90179-08639-00

—

$7.95

In stock

30

AXLE, WHEEL

439-25381-01-00

1
Out of stock

31

PULLER, CHAIN

3AC-2538G-10-00

—

$11.72

In stock

32

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

35

COLLAR 102253830000

90387-12412-00

—

$13.75

In stock

36

COLLAR (40E)

90387-120F9-00

—

$3.38

In stock

37

NUT CASTLE(481)

90171-12005-00

—

$7.35

In stock

38

COVER, HUB DUST

(561-25367-00-00)

1
Out of stock

39

CIRCLIP, S-TYPE

(93410-47030-00)

1
Out of stock

40

PIN, COTTER

91490-30030-00

—

$7.15

In stock

41

CHAIN, DRIVE

9Y580-52095-00

—

$42.26

In stock

42

JOINT, CHAIN (29A)

94680-52001-00

—

$2.77

In stock

43

BAR, TENSION

561-25371-00-00

1
Out of stock

44

BOLT 1022537300

90109-08183-00

—

$6.18

In stock

45

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

46

. NUT

95380-08700-00

1

$3.07

In stock

47

PIN, COTTER

91490-20025-00

—

$1.31

In stock

48

CLIP (156-83525-00)

90468-10050-00

—

$2.31

In stock

49

BOLT (183-25378-00)

90109-08368-00

—

$7.00

In stock
