1969 Yamaha L5T_L5TA (L5T) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1969 Yamaha L5T_L5TA (L5T), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

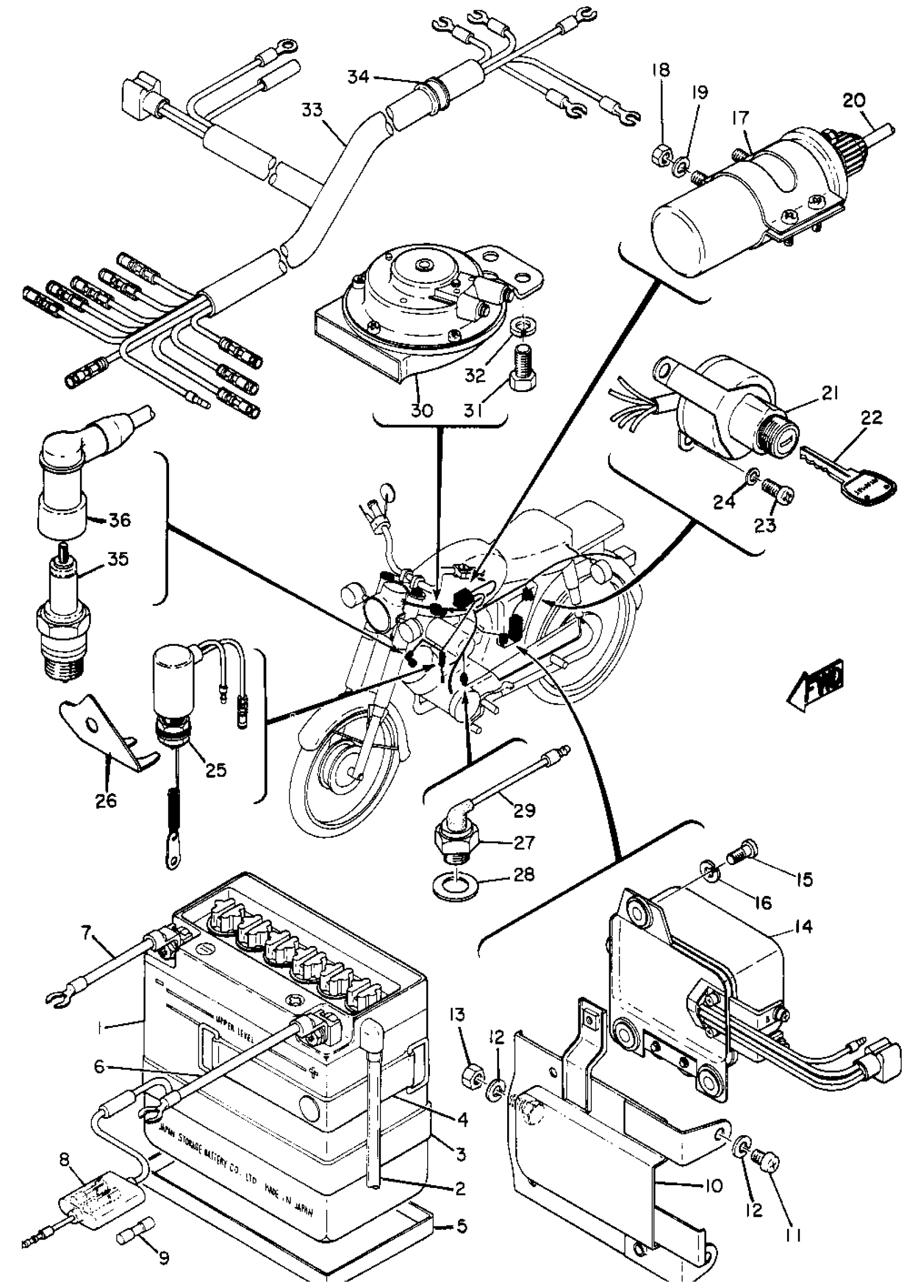

1969 Yamaha L5T_L5TA (L5T) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAP, BATTERY

(131-82111-60-00)

1
Out of stock

1

12N73BY YUASA BATTERY

12N-73BY0-00-00

1
Out of stock

2

PIPE,BREATHER

2RH-21826-00-00

1
Out of stock

3

BAND, BATTERY

1UA-82124-00-00

1
Out of stock

4

BAND, BATTERY

133-82131-00-00

1

$21.78

In stock

5

SEAT, BATTERY

123-82122-00-00

1
Out of stock

6

WIRE, PLUS LEAD

(165-82115-00-00)

1
Out of stock

7

WIRE, MINUS LEAD

(165-82116-00-00)

1
Out of stock

8

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

9

FUSE

1A0-82161-00-00

1
Out of stock

10

PLATE, REG FITTING

(234-81915-00-00)

1
Out of stock

11

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

14

VOLTAGE REG ASSEMBLY

(165-81910-20-00)

1
Out of stock

15

SCREW, PAN

98507-06014-00

—

$6.18

In stock

16

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

17

IGNITION COIL ASSEMBLY

(132-82310-70-00)

1
Out of stock

18

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

CORD, HIGH TENS 1

(164-82341-00-00)

1
Out of stock

21

MAIN SWITCH ASSEMBLY

164-82508-10-00

1
Out of stock

23

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

25

STOP SWITCH ASSEMBLY

(205-82530-01-00)

1
Out of stock

26

STAY, STOP SWITCH

(205-82539-00-00)

1
Out of stock

27

NEUTRAL SWITCH ASSEMBLY

(146-82540-01-00)

1
Out of stock

28

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

29

WIRE, LEAD

(164-82541-00-00)

1
Out of stock

30

HORN

(131-83371-23-00)

1
Out of stock

31

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

32

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

33

WIRE HARNESS ASSEMBLY

(234-82590-10-00)

1
Out of stock

34

1

$4.21

In stock

35

1

$4.21

In stock

36

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock
