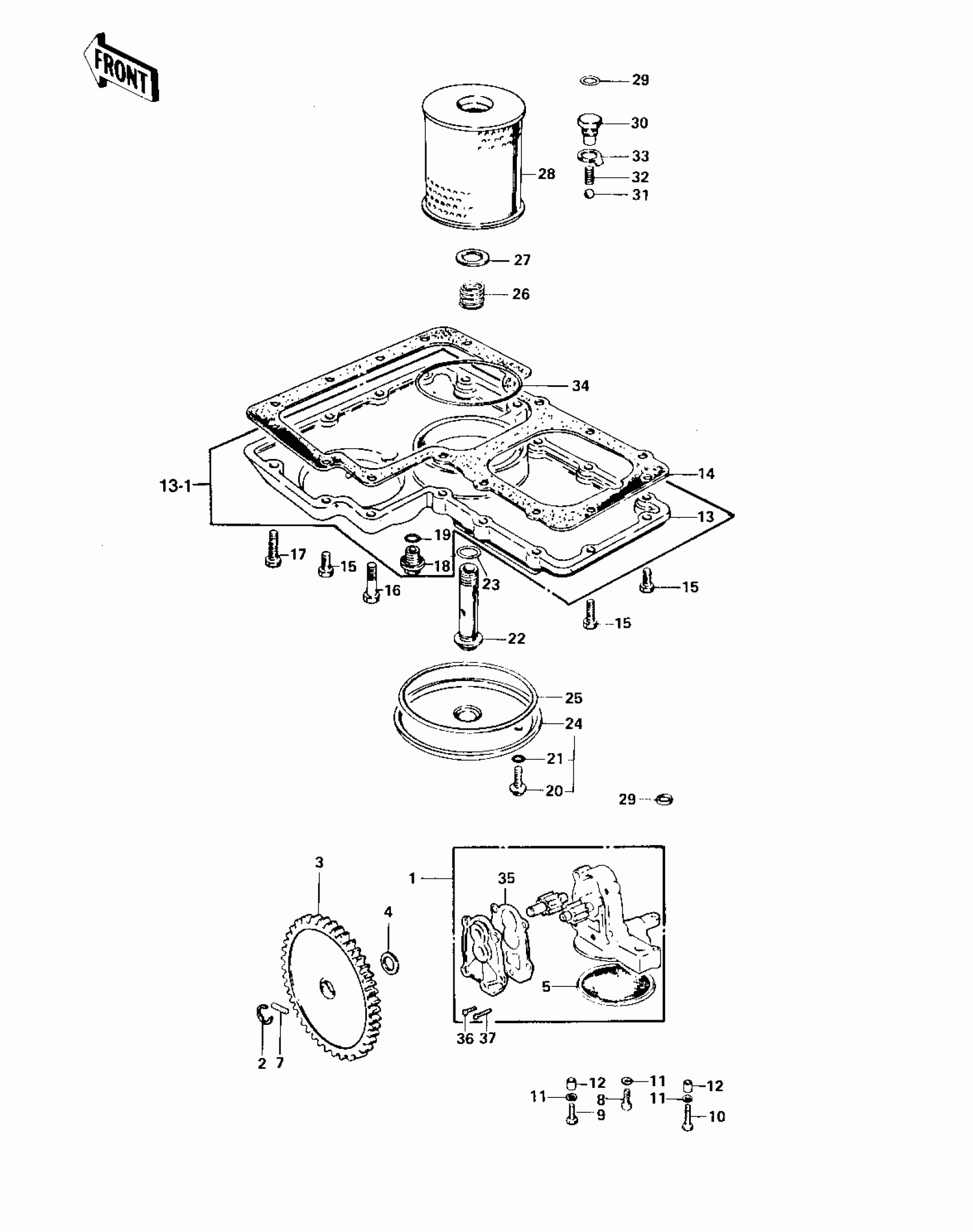

Kawasaki KZ900-A5 OIL PUMP/OIL FILTER/OIL PAN Diagram
#
1
OIL PUMP ASSY
16082-069
Unavailable
2
CIRCLIP,7MM
482K7000
Unavailable
3
GEAR,OIL PUMP 49T
16085-019
Unavailable
4
WASHER,LOCK,16MM
92026-080
Unavailable
5
FILTER,OIL PUMP
16111-004
Unavailable
6
SCREW PAN HEAD 5X8
220B0508A
Unavailable
7
PIN,DOWEL,3X14
551A0134
Unavailable
8
BOLT,FLANGED,6X22
92001-163
Unavailable
9
BOLT,HEX HEAD,6X35
92001-164
Unavailable
10
BOLT,FLANGED,6X45
92001-165
Unavailable
11
WASHER-PLAIN-SMALL,6MM
410B0600
Unavailable
12
PIN,DOWEL,8X10
92042-038
Unavailable
13
PAN-OIL
49034-5009
Unavailable
13-1
PAN-OIL
49034-5009
Unavailable
14
GASKET,OIL PAN
16112-002
Unavailable
15
BOLT,FLANGED,6X25
92003-178
Unavailable
16
BOLT, HEX HEAD, 6X34
92003-159
Unavailable
17
BOLT,FLANGED,6X48
92003-179
Unavailable
18
PLUG,OIL DRAIN
92001-1183
Unavailable
19
O RING,22MM
670B2022
Unavailable
20
PLUG,OIL DRAIN
92066-024
Unavailable
21
O RING,8MM
670B1508
Unavailable
22
BOLT,OIL FILTER
92001-1074
Unavailable
22
BOLT,OIL FILTER
92001-1074
Unavailable
23
O RING,22MM
670B2022
Unavailable
24
COVER,OIL FILTER
16146-001
Unavailable
25
"0" RING,105MM
671B25105
Unavailable
26
SPRING,OIL FILTER
92081-108
Unavailable
27
WASHER,PLAIN
92022-220
Unavailable
28
ELEMENT-OIL FILTER
16099-002
Unavailable
29
RING-O,OD=18
92055-048
Unavailable
30
BOLT
92003-095
Unavailable
31
BALL-STEEL,3/8"
600A1200
Unavailable
32
SPRING
92081-109
Unavailable
33
WASHER,LOCK
92024-048
Unavailable
34
RING-O,91.6X3.4
92055-052
Unavailable
35
GASKET,OIL PUMP
16145-002
Unavailable
36
SCREW-PAN-CROS,6X16
220B0616
Unavailable
37
SCREW PAN HEAD 6X28
220B0628
Unavailable
