1977 Kawasaki KZ900-A5 Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1977 Kawasaki KZ900-A5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

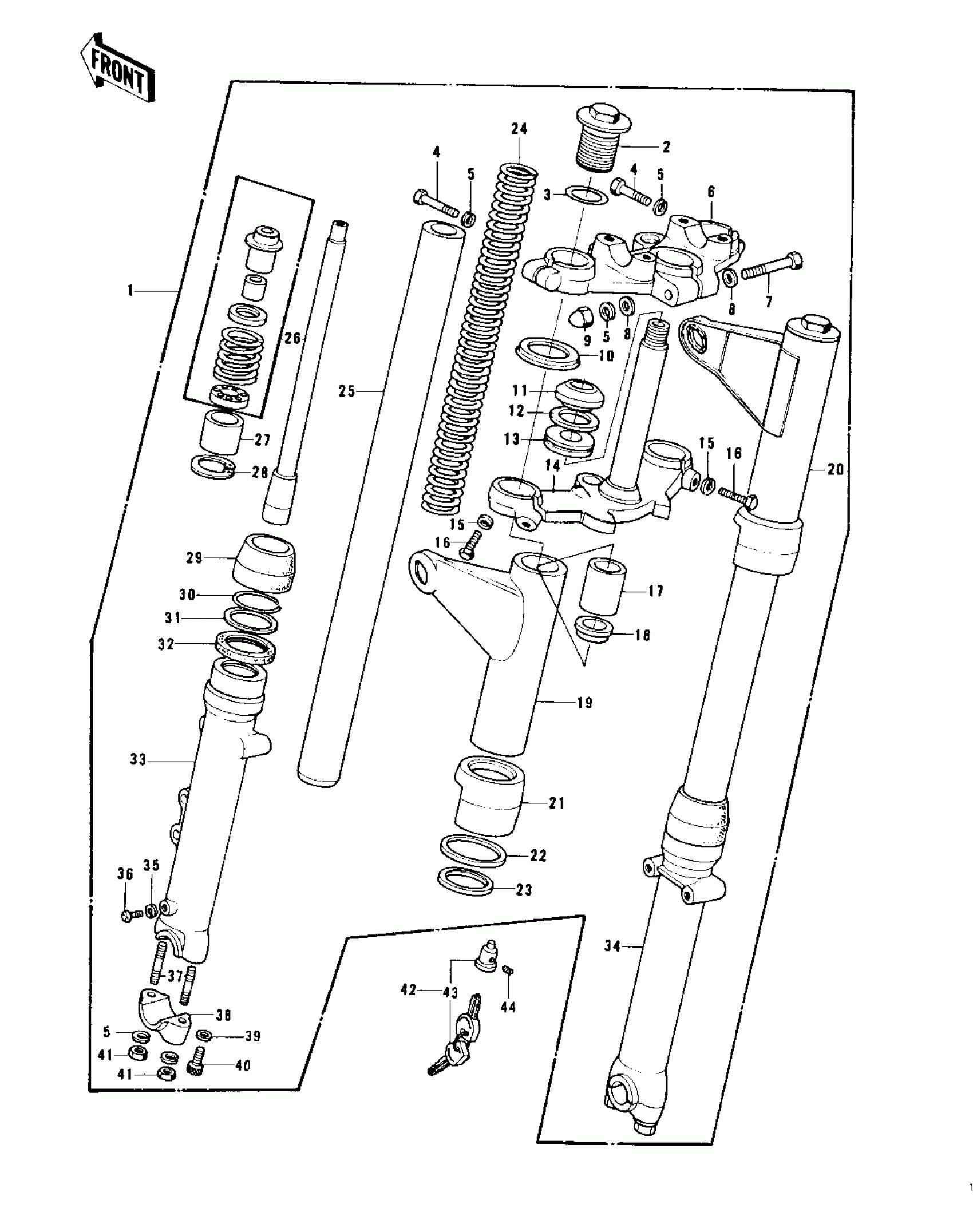

1977 Kawasaki KZ900-A5 Front Fork Diagram

#

Description
Price
Status
Order Qty

1

FORK-FRONT

44001-175

$1,294.45

In stock

2

BOLT-FORK TOP

44062-003

Out of stock

3

'O' RING FORK TOP

44046-015

Out of stock

4

BOLT-HEX HEAD 8X35

44041-048

$24.03

In stock

5

WASHER SPRING 8MM

461F0800

Out of stock

6

HEAD,STEERING

44039-073

Out of stock

7

BOLT-STEERING STEM HD

44041-042

Out of stock

8

WASHER PLAIN 8MM

410B0800

Out of stock

9

NUT FUEL TANK FRONT

92020-007

Out of stock

10

WASHER,FORK COVER

44064-005

Out of stock

11

RACE,STEERING STEM BEARING

92047-012

Out of stock

12

WASHER,30.5X50X0.6

92022-231

Out of stock

13

$7.04

In stock

14

STEM,STEERING

44037-098

$331.15

In stock

15

WASHER-SPRING,12MM

461F1200

Out of stock

16

BOLT-HEX HEAD,12X36

92003-064

Out of stock

17

SPACER

44028-039

$5.78

In stock

18

GUIDE-FORK SPRING

44029-019

Out of stock

19

COVER,L.H FORK

44033-072

$261.44

In stock

20

COVER,R.H FORK

44034-072

$241.72

In stock

21

GUIDE,FORK COVER

44064-025

Out of stock

22

$11.07

In stock

23

GASKET,FORK COVER

44045-038

Out of stock

24

SPRING,FORK

44026-071

$82.48

In stock

25

TUBE,FORK INNER

44013-037

$651.27

In stock

26

CYLINDER-FORK

44022-027

Out of stock

27

PISTON,FORK

44018-009

Out of stock

28

CIRCLIP,FORK PISTON

44044-019

Out of stock

29

DUST SHEILD,FORK

44010-032

$35.99

In stock

30

RING-SNAP

44044-015

$12.15

In stock

31

$12.86

In stock

32

OIL SEAL,FORK

44009-024

$21.51

In stock

33

TUBE,LH,FORK OUTER

44005-063

$324.05

In stock

34

TUBE,RH,FORK OUTER

44006-061

$515.29

In stock

35

$4.12

In stock

36

SCREW PAN HEAD 4X8

220B0408A

$0.73

In stock

37

STUD,8X35

172G0835

$5.06

In stock

38

HOLDER,FRONT AXLE

44063-014

Out of stock

39

$3.86

In stock

40

$5.21

In stock

41

UT,LOCK,8MM

92019-022 N

Out of stock

42

LOCK,STEERING

27016-048

Out of stock

44

SCREW,SEAT LOCK

92014-012

Out of stock
