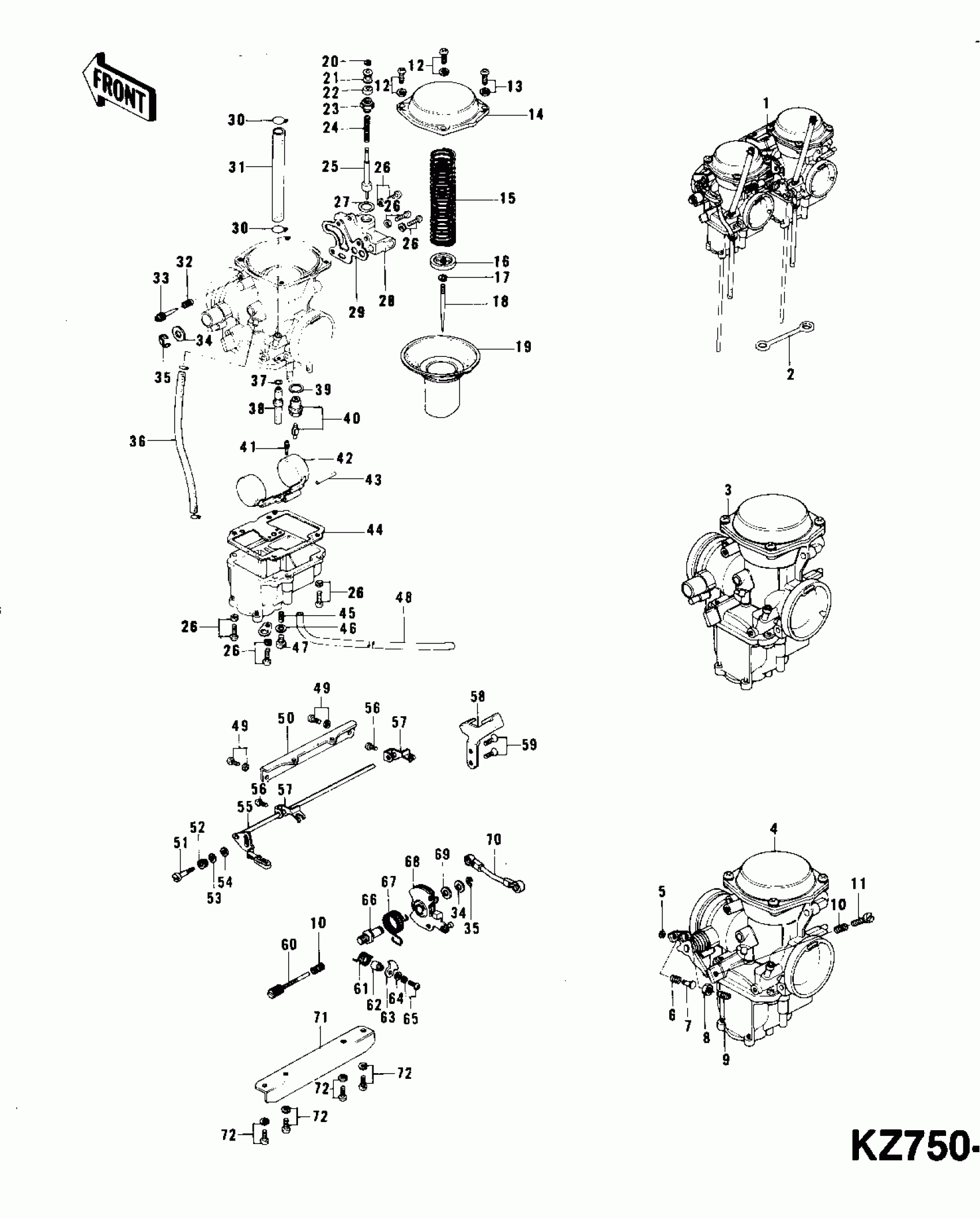

Kawasaki KZ750-B4 CARBURETORS (KZ750-B1/B2/B3) Diagram

#

Description
Price

1

CARBURETOR ASSY

16001-249

Unavailable

2

CLAMP,OVER FLOW PIPE

92037-134

Unavailable

3

CARBURETOR,L.H

16001-284

Unavailable

4

CARBURETOR,R.H

16001-285

Unavailable

5

CIRCLIP

16008-017

Unavailable

6

SPRING,LEVER

16040-019

Unavailable

7

PIN

16042-008

Unavailable

8

NUT,6MM

16003-007

Unavailable

9

SCREW,LEVER

16033-025

Unavailable

10

SPRING,THROTTLE ADJST

16022-010

Unavailable

11

ADJUSTER,THROTTLE LEV

16021-020

Unavailable

12

SCREW,PAN HEAD,5X14

16033-016

Unavailable

13

SCREW-PAN-WS-CROS

223B0414

Unavailable

14

COVER,DIAPHRAGM

16069-003

Unavailable

15

SPRING,THROTTLE

16006-030

Unavailable

16

PLATE,NEEDLE

16055-010

Unavailable

17

CLAMP,E-TYPE

16008-014

Unavailable

18

JET NEEDLE

16009-070

Unavailable

19

DIAPHRAGM

16059-004

Unavailable

20

CIRCLIP

16076-003

Unavailable

21

COLLAR

16073-014

Unavailable

22

RUBBER CAP,STARTER PL

16036-017

Unavailable

23

CAP,STARTER PLUNGER

16012-020

Unavailable

24

SPRING,STARTER PLUG

16013-008

Unavailable

25

PLUNGER,STARTER

16016-019

Unavailable

26

SCREW,FLOAT CHAM FIT

16033-027

Unavailable

27

WASHER,PLAIN

16039-041

Unavailable

28

BODY,STARTER

16020-018

Unavailable

29

WASHER

16029-011

Unavailable

30

CLAMP,TUBE

92037-072

Unavailable

31

PIPE,FUEL

92059-130

Unavailable

32

SPRING,PILOT AIR SCREW

16022-007

Unavailable

33

SCREW,PILOT AIR

16014-016

Unavailable

34

WASHER

16039-032

Unavailable

35

CIRCLIP

16008-015

Unavailable

36

PIPE,OVER FLOW

92059-085

Unavailable

37

"O" RING,NEEDLE JET

16038-021

Unavailable

38

NEEDLE JET

16017-091

Unavailable

39

WASHER FLOAT VLV SEAT

16029-004

Unavailable

40

FLOAT VALVE ASSY

16030-026

Unavailable

41

PILOT JET,#45

92064-045

Unavailable

42

FLOAT

16031-030

Unavailable

43

PIN,FLOAT

16032-003

Unavailable

44

GASKET,FLOAT CHAMBER

16019-029

Unavailable

45

MAIN JET,#125

92063-143

Unavailable

45

JET-MAIN #115

92063-141

Unavailable

45

MAIN JET,#120

92063-142

Unavailable

45

MAIN JET,#130

92063-147

Unavailable

45

MAIN JET,#135

92063-148

Unavailable

46

WASHER,PLAIN

16039-036

Unavailable

47

SCREW

16033-022

Unavailable

48

HOSE,FUEL OVERFLOW

92059-127

Unavailable

49

SCREW,5X10

16033-028

Unavailable

50

SHAFT

16041-014

Unavailable

51

SCREW

16046-005

Unavailable

52

SPRING,F

16040-009

Unavailable

53

WASHER

16039-033

Unavailable

54

WASHER,PLAIN,NYLON

16039-019

Unavailable

55

SHAFT,CHOKE LEVER

16041-1003

Unavailable

56

SCREW PAN HEAD 5X8

220B0508

Unavailable

57

LEVER,CHOKE ADJUST

92037-1093

Unavailable

58

BRACKET

16070-004

Unavailable

59

SCREW,5X8

16033-024

Unavailable

60

THROTTLE ADJUSTER

16021-027

Unavailable

61

SPRING

16040-018

Unavailable

62

COLLAR

16073-012

Unavailable

63

LEVER

16063-010

Unavailable

64

WASHER,PLAIN

16039-038

Unavailable

65

SCREW-PAN HEAD,4X20

220E0420A

Unavailable

66

SHAFT

16041-015

Unavailable

67

SPRING,THROTTLE CABL

16040-017

Unavailable

68

PULLY,THROTTLE CABLE

16074-004

Unavailable

69

WASHER,PLAIN

16039-037

Unavailable

70

JOINT

16046-008

Unavailable

71

PLATE

16055-011

Unavailable

72

SCREW

16033-026

Unavailable
