1985 Kawasaki KX500 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1985 Kawasaki KX500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

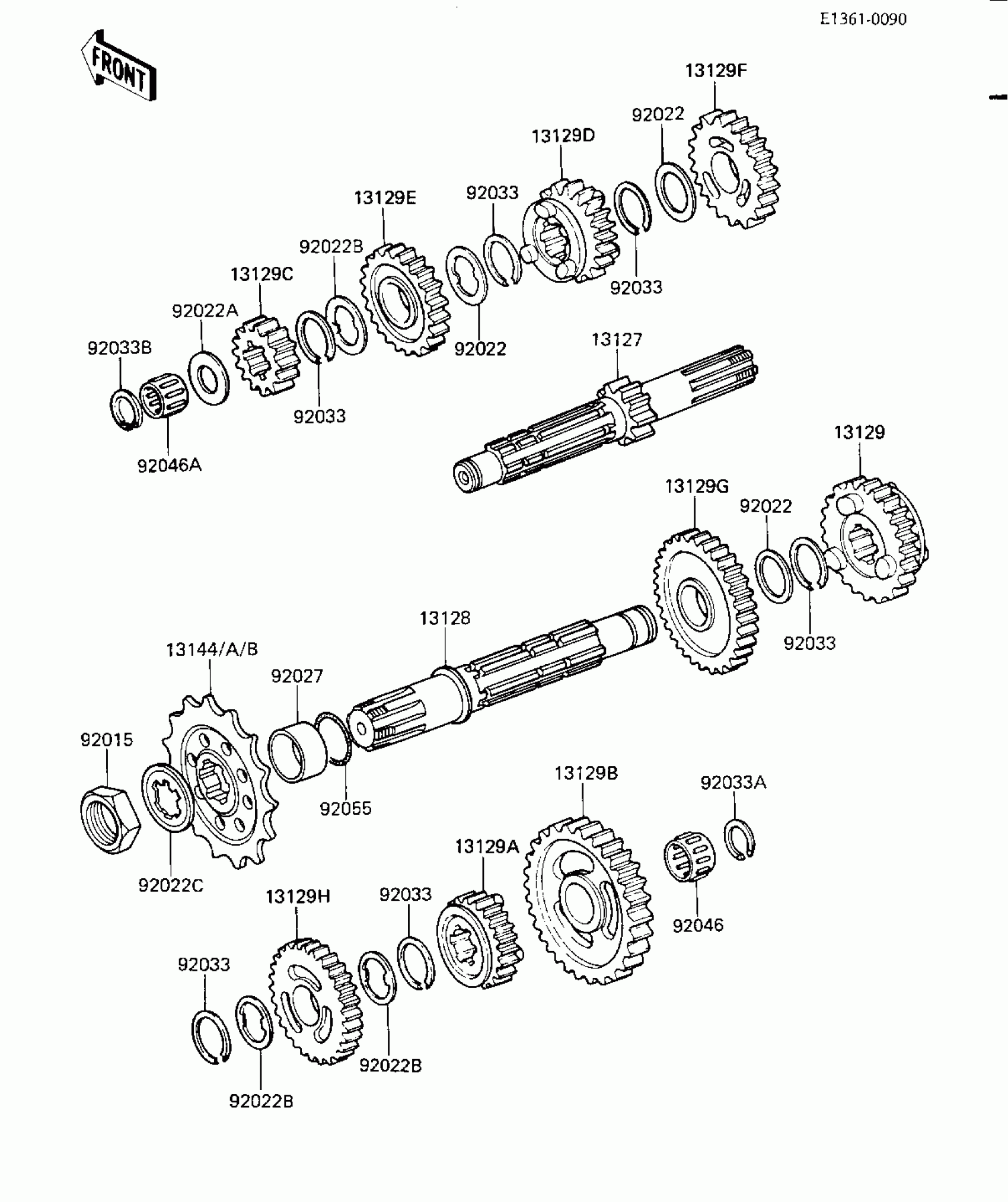

1985 Kawasaki KX500 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION IN

13127-1118

1
Out of stock

13128

SHAFT-TRANSMISSION OU

13128-1042

1
Out of stock

13129

4TH GEAR,OUTPUT,21T

13129-1132

1
Out of stock

13129A

TOP GEAR,OUTPUT,19T

13129-1133

1
Out of stock

13129B

GEAR,OUTPUT LOW,32T

13129-1180

1
Out of stock

13129C

GEAR,INPUT 2ND.22T

13129-1407

1
Out of stock

13129D

GEAR,INPUT 3RD,22T

13129-1408

1
Out of stock

13129E

GEAR,INPUT 4TH,22T

13129-1409

1
Out of stock

13129F

GEAR,INPUT TOP,24T

13129-1410

1
Out of stock

13129G

GEAR-OUTPUT 2ND,32T

13129-1622

1
Out of stock

13129H

GEAR-TRANSMISSION SPU

13129-1679

1
Out of stock

13144

ENGINE SPROCKET 13T

13144-055

1
Out of stock

13144A

ENGINE SPROCKET,14T

13144-1006

1
Out of stock

13144B

SPROCKET,ENGINE,15T

13144-1026

1
Out of stock

92015

NUT BEARING ADJUST

42045-008

1
Out of stock

92022

WASHER,25.3X30X0.5

92022-159

1

$8.37

In stock

92022A

WASHER,17.3X28X1

92022-255

1
Out of stock

92022B

WASHER,TOOTHED,22.5X31X0.5

92024-038

1
Out of stock

92022C

WASHER,LOCK

92024-065

1
Out of stock

92027

COLLAR,25X32X10.5

92143-1370

1
Out of stock

92033

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033A

RING-SNAP,18MM

92033-029

1

$7.79

In stock

92033B

RING-SNAP

92033-032

1

$3.94

In stock

92046

BEARING-NEEDLE,KT202614

92046-1170

1
Out of stock

92046A

BEARING-NEEDLE

92046-1184

1
Out of stock

92055

RING-O

92055-035

1

$3.97

In stock
