2023 Kawasaki KX™450X Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 2023 Kawasaki KX™450X, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

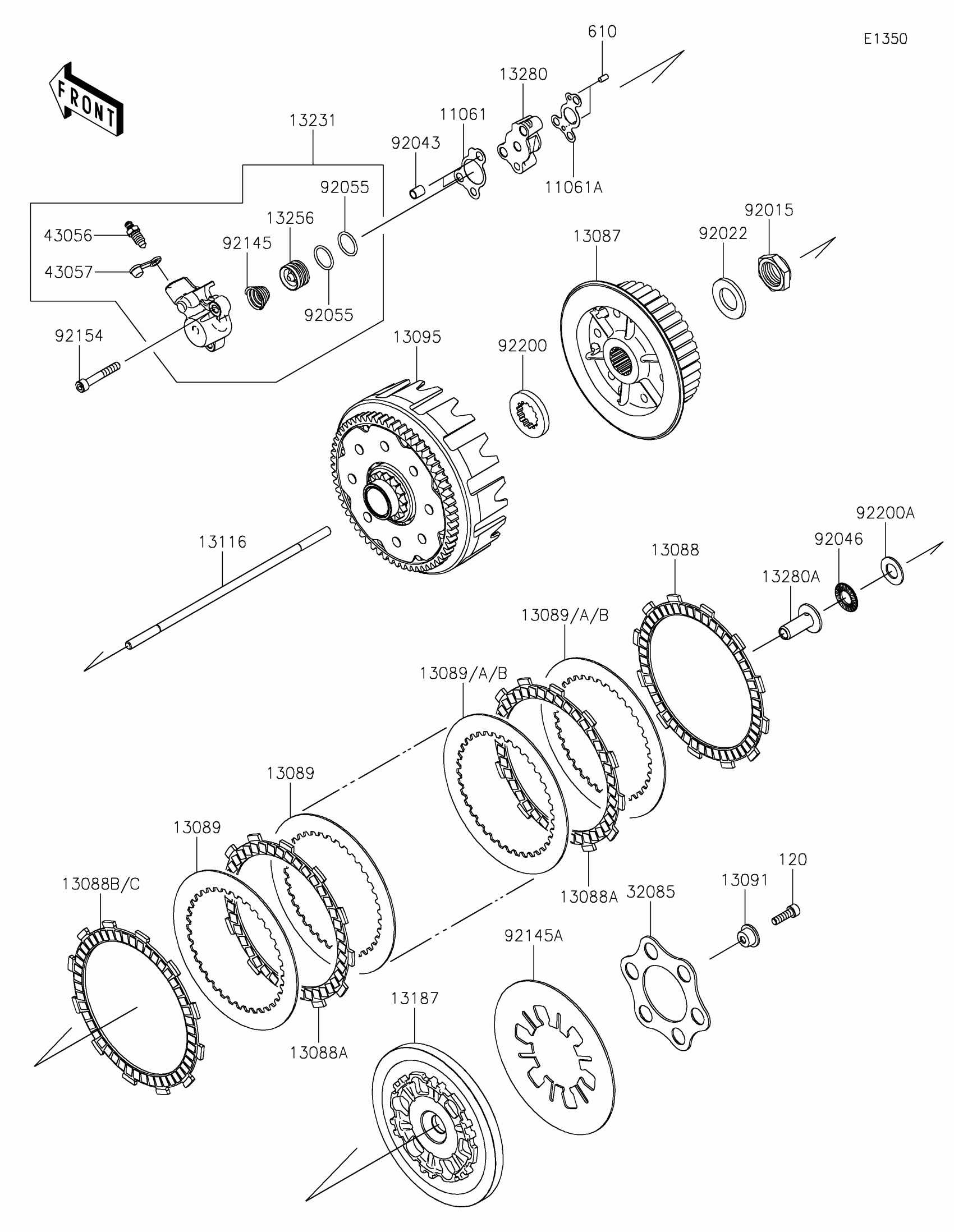

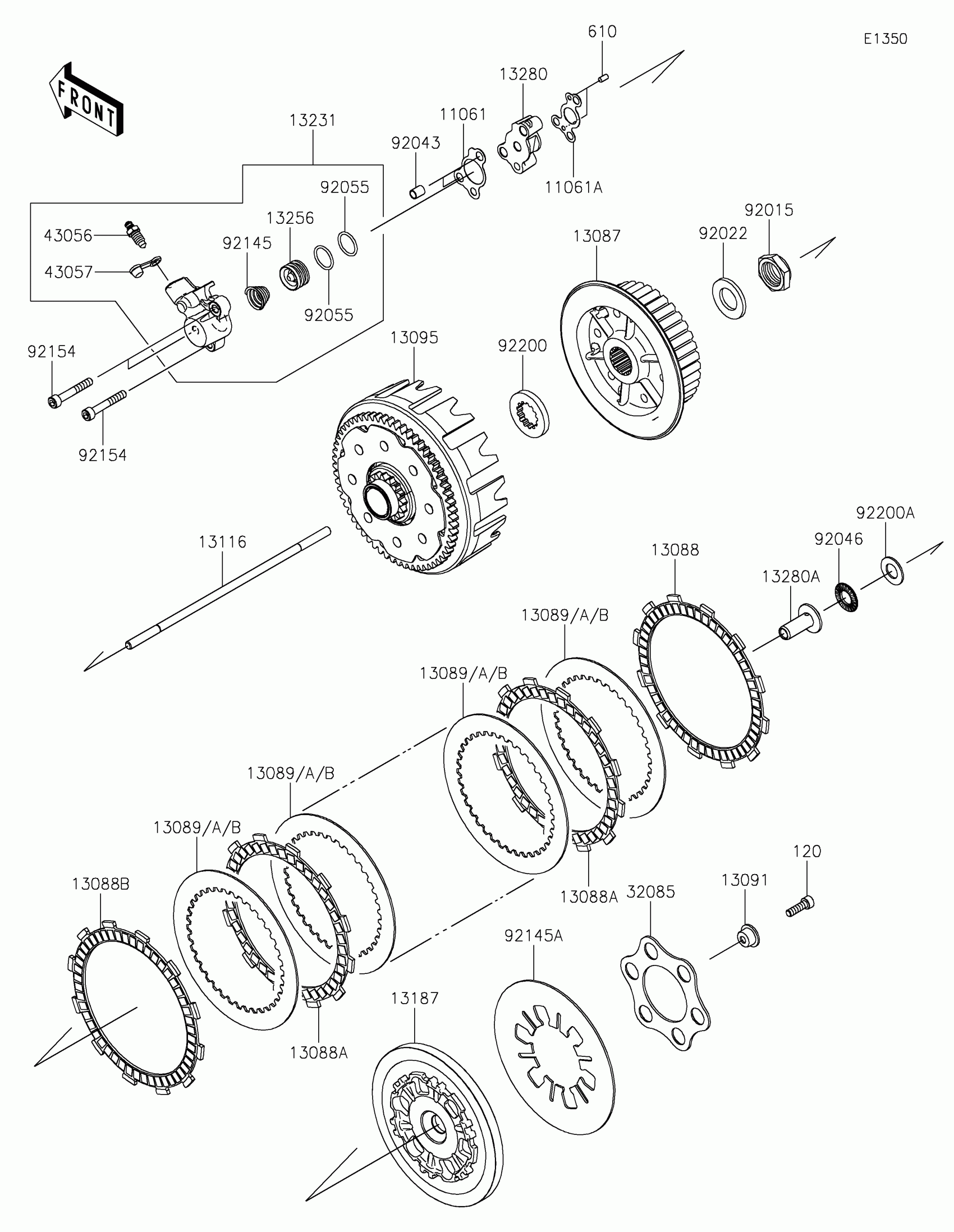

2023 Kawasaki KX™450X Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,RELEASE SIDE

11061-1295

1

$4.83

In stock

11061A

1

$2.37

In stock

13087

HUB-CLUTCH

13087-0592

1

$106.24

In stock

13088

PLATE-FRICTION

13088-0573

1

$15.04

In stock

13088A

PLATE-FRICTION

13088-0604

1

$15.04

In stock

13088B

PLATE-FRICTION

13088-0619

1

$15.04

In stock

13089

PLATE-CLUTCH,T=1.6

13089-0559

1

$10.13

In stock

13089A

PLATE-CLUTCH,T=2.0

13089-0561

—

$12.20

In stock

13089B

PLATE-CLUTCH,T=1.4

13089-0562

—

$12.20

In stock

13091

1

$3.69

In stock

13095

HOUSING-COMP-CLUTCH

13095-0603

1

$370.62

In stock

13116

ROD-PUSH

13116-0740

1

$67.93

In stock

13187

1

$61.15

In stock

13231

RELEASE-ASSY-CLUTCH

13231-0010

1

$124.06

In stock

13256

PISTON

13256-0009

1

$56.33

In stock

13280

HOLDER,RELEASE BASE

13280-0916

1

$68.57

In stock

13280A

HOLDER,PUSHER

13280-0919

1

$41.07

In stock

32085

STOPPER

32085-0875

1

$33.28

In stock

43056

BREATHER

43056-1055

1
Out of stock

43057

CAP-BREATHER

43057-1001

1

$3.89

In stock

92015

NUT,20MM

92015-1725

1

$14.85

In stock

92022

WASHER,20.3X36X3.7

92022-1868

1
Out of stock

92043

PIN,DOWEL,8X10

92043-1302

1

$0.97

In stock

92046

BEARING-NEEDLE,FNTA-1326

92046-1190

1
Out of stock

92055

RING-O

92055-0931

1

$2.63

In stock

92145

SPRING

92145-1863

1

$4.86

In stock

92145A

SPRING

92145-1942

1

$79.69

In stock

92154

BOLT,SOCKET,6X40

92154-3779

1

$1.66

In stock

92200

WASHER,25X41X5.5

92200-0245

1
Out of stock

92200A

WASHER,13.4X25.0X1.5

92200-1548

1
Out of stock

120

BOLT-SOCKET,6X20

120Q0620

1
Out of stock

610

ROLLER,4X8

610A0408

1

$3.43

In stock
