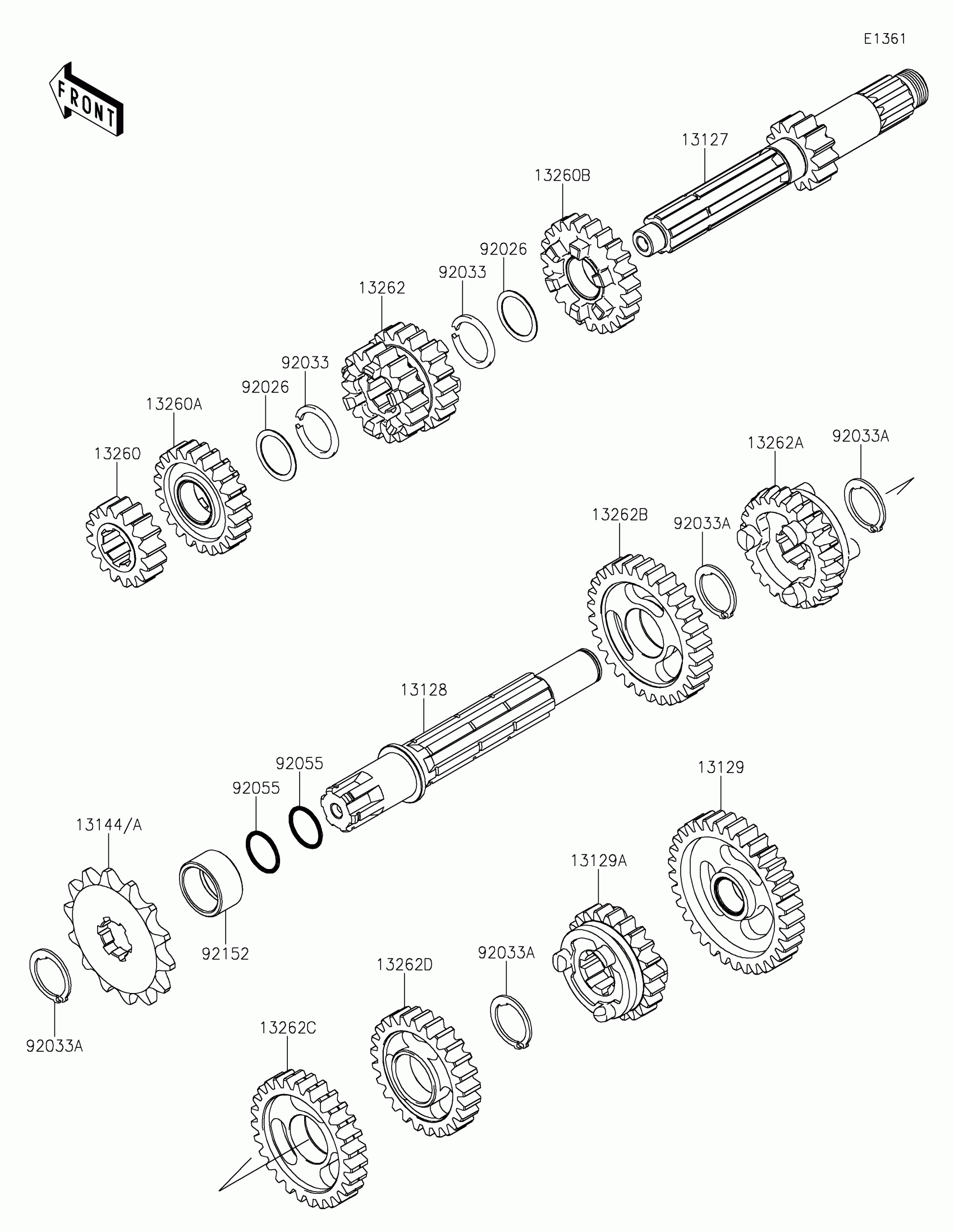

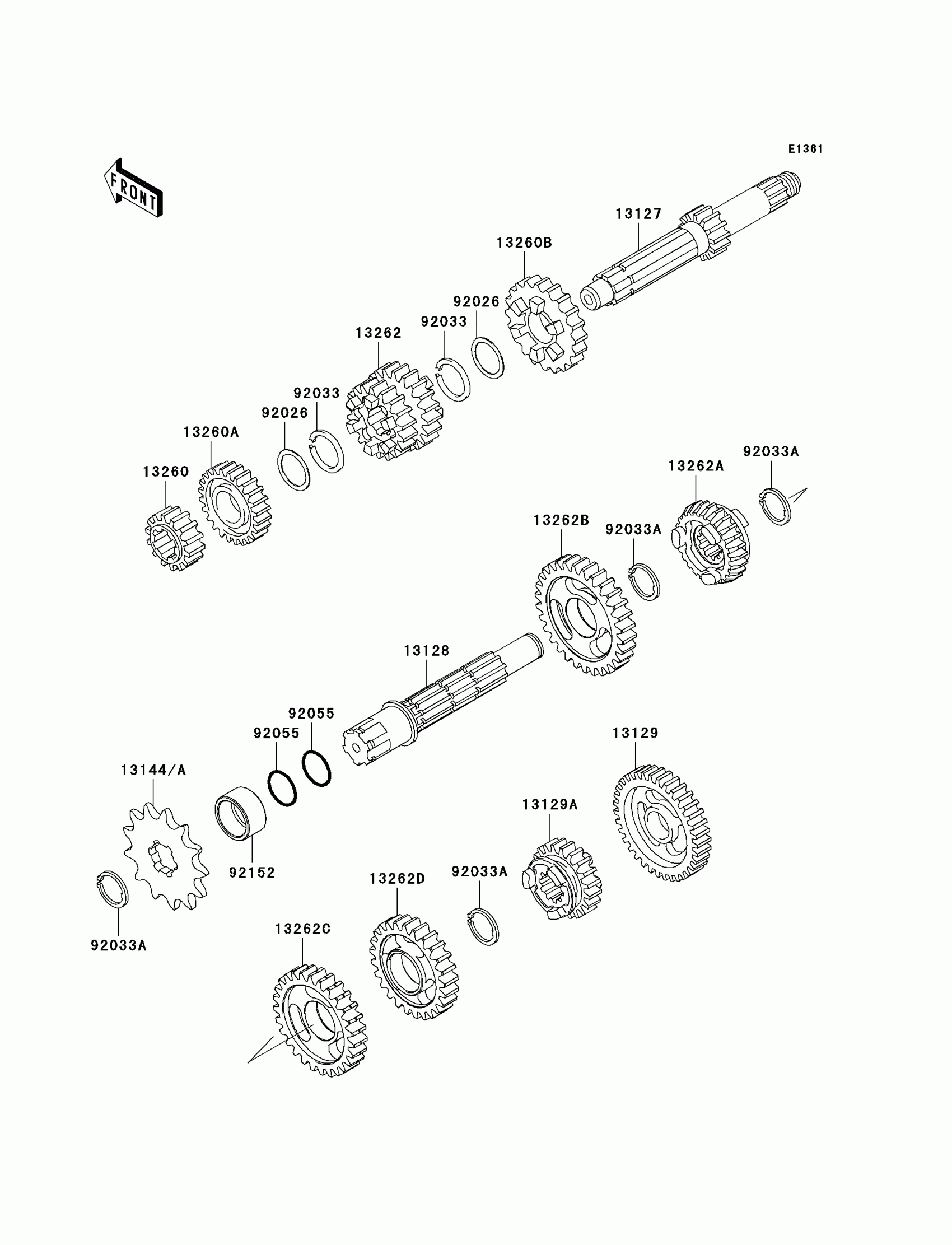

2009 Kawasaki KX™100 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2009 Kawasaki KX™100, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2009 Kawasaki KX™100 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$130.44

In stock

13128

1

$131.56

In stock

13129

GEAR,OUTPUT LOW,33T

13129-1725

1

$87.29

In stock

13129A

GEAR,OUTPUT 6TH,22T

13129-1730

1

$87.29

In stock

13144

SPROCKET-OUTPUT,14T

13144-1022

1

$22.51

In stock

13144A

SPROCKET-OUTPUT,13T

13144-1023

1
Out of stock

13260

GEAR,INPUT 2ND,16T

13260-1014

1
Out of stock

13260A

GEAR,INPUT 5TH,22T

13260-1950

1
Out of stock

13260B

GEAR,INPUT 6TH,23T

13260-1951

1
Out of stock

13262

GEAR,INPUT 3RD&4TH,18&20T

13262-0180

1
Out of stock

13262A

GEAR,OUTPUT 5TH,24T

13262-0181

1
Out of stock

13262B

GEAR,OUTPUT 2ND,30T

13262-0298

1
Out of stock

13262C

GEAR,OUTPUT 3RD,27T

13262-0299

1
Out of stock

13262D

GEAR,OUTPUT 4TH,25T

13262-0300

1
Out of stock

92026

SPACER,18X23X0.50

92026-1602

1

$1.64

In stock

92033

RING-SNAP

92033-028

1

$8.56

In stock

92033A

RING-SNAP,18MM

92033-1079

1

$3.39

In stock

92055

RING-O,17.5X1.5

92055-022

1

$4.93

In stock

92152

COLLAR,20X25X12.9

92152-0195

1

$12.92

In stock
