1976 Kawasaki KV100-A7 Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 1976 Kawasaki KV100-A7, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

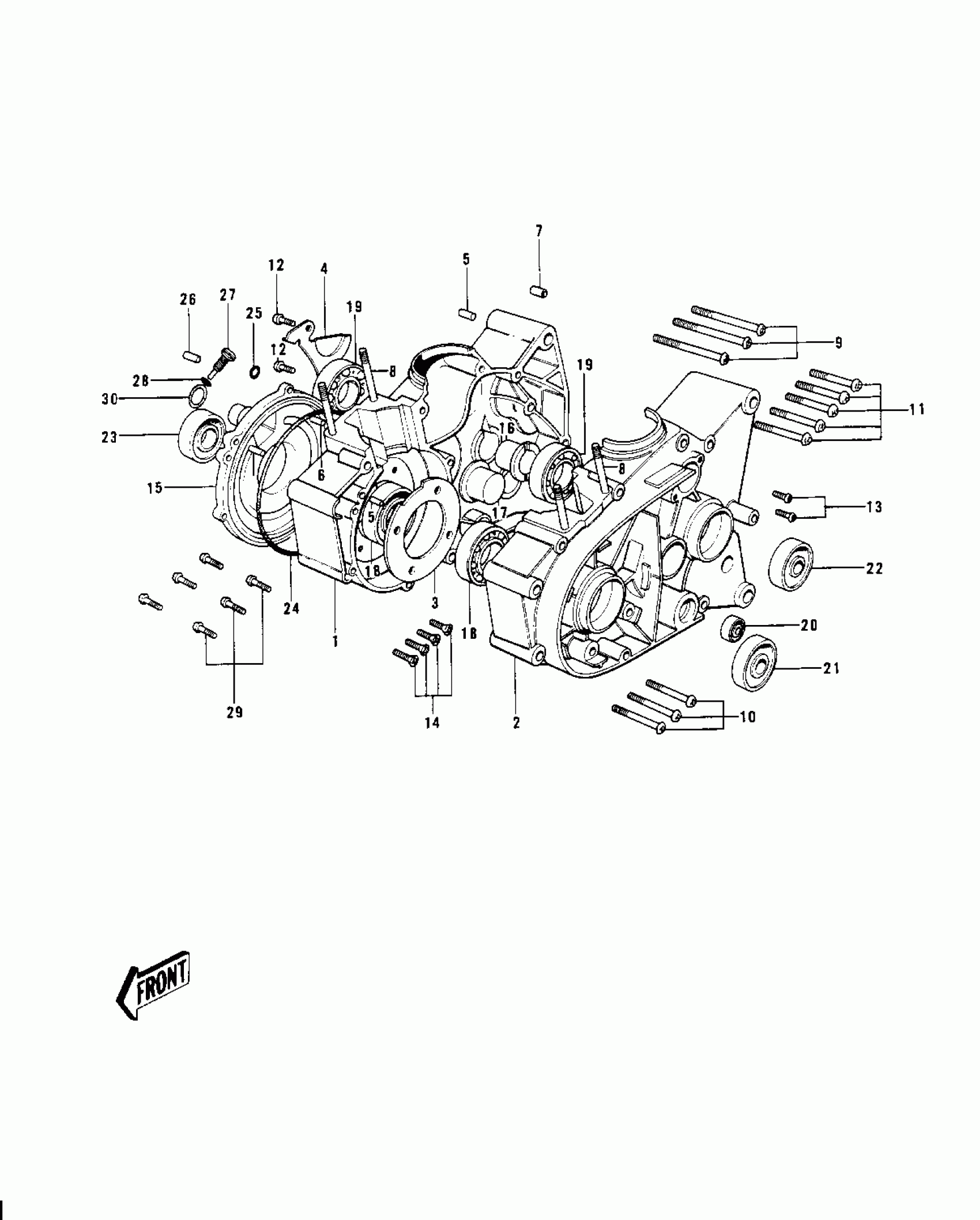

1976 Kawasaki KV100-A7 Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE,R.H F.BLACK

14003-063-21

1
Out of stock

2

CRANKCASE,L.H F.BLK

14002-098-21

1
Out of stock

3

PLATE-POSITION

14014-017

1
Out of stock

4

PLATE-POSITION

14014-008

1
Out of stock

5

PIN DOWEL 8X16

551A0816

1

$1.14

In stock

6

ROLLER,5X12

610A0512

1

$4.53

In stock

7

PIN,DOWEL,10X14

92043-1037

1

$0.76

In stock

8

BOLT-STUD,8X115

172G08115

1
Out of stock

9

SCREW PAN HEAD 6X65

220B0665

1
Out of stock

10

SCREW-PAN-CROS,6X60

220B0660

1
Out of stock

11

SCREW PAN HEAD 6X40

220B0640

1
Out of stock

12

SCREW PAN HEAD 6X25

220B0625

1
Out of stock

13

SCREW PAN HEAD 6X12

220B0612

1
Out of stock

14

1

$0.63

In stock

15

COVER ROTARY DISC VLV

14019-032

1
Out of stock

16

BUSHING,L=14

92028-069

1
Out of stock

17

BUSHING,L=23.5

92028-025

1

$40.77

In stock

18

1

$10.76

In stock

19

1

$13.33

In stock

20

SEAL-OIL,SB12205

92049-004

1
Out of stock

21

SEAL-OIL

92049-1240

1
Out of stock

22

OIL SEAL SC32435.5

92050-032

1
Out of stock

23

SEAL-OIL

92049-1250

1
Out of stock

24

RING-O,100MM

92055-010

1

$7.95

In stock

25

RING-O,7.8X3.5

92055-029

1

$3.65

In stock

26

PIN,DOWEL,8X16

92042-017

1

$5.10

In stock

27

NOZZLE OIL INJECTION

92062-004

1
Out of stock

28

"0" RING,5MM

92055-011

1
Out of stock

29

1

$4.61

In stock

30

O RING,26MM

670B3026

1

$4.06

In stock
