2001 Kawasaki KLX300R Air Cleaner Diagram

← All diagrams

Find the part on the Air Cleaner diagram for your 2001 Kawasaki KLX300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

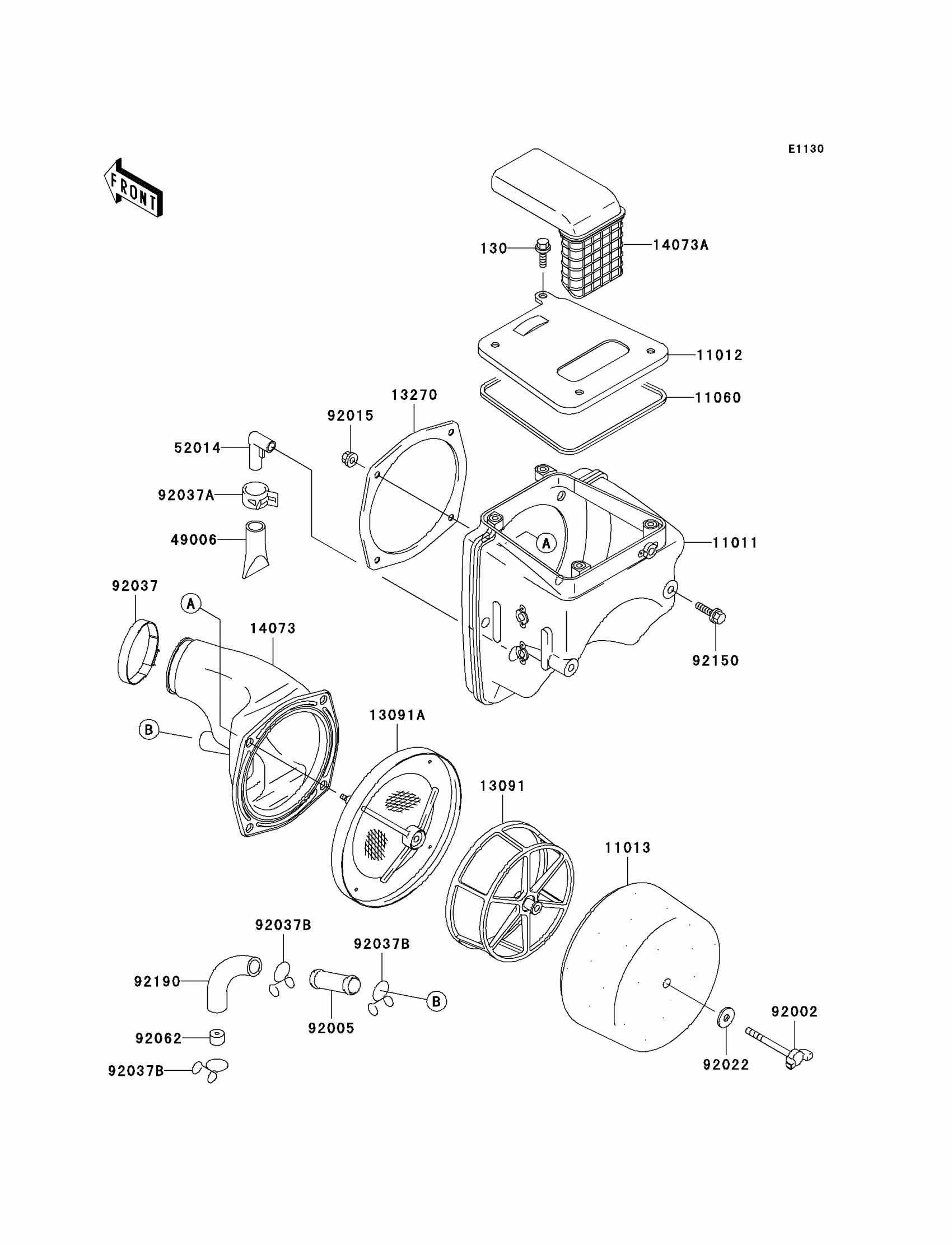

2001 Kawasaki KLX300R Air Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED,6X12

130G0612

1
Out of stock

11011

CASE-AIR FILTER

11011-1399

1

$143.69

In stock

11012

CAP,AIR FILTER

11012-1834

1
Out of stock

11013

ELEMENT-AIR FILTER

11013-1260

1

$39.59

In stock

11060

GASKET,AIR FILTER CASE

11060-1323

1
Out of stock

13091

HOLDER,ELEMENT

13091-1454

1

$46.60

In stock

13091A

HOLDER,ELEMENT

13091-1835

1

$44.52

In stock

13270

PLATE,DUCT FITTING

13270-1284

1
Out of stock

14073

DUCT,AIR FILTER

14073-1566

1

$78.74

In stock

49006

BOOT

49006-1211

1

$5.25

In stock

52014

ELBOW

52014-1083

1

$7.71

In stock

92002

BOLT,WING

92002-1719

1
Out of stock

92005

FITTING

92005-1236

1
Out of stock

92015

NUT,FLANGED,5MM

92015-1656

1

$2.59

In stock

92022

WASHER,6.5X20X1.6

92022-125

1

$1.25

In stock

92037

CLAMP

92037-1554

1

$10.32

In stock

92037A

CLAMP

92037-2082

1

$1.27

In stock

92037B

CLAMP,TUBE

92037-213

1

$3.43

In stock

92062

NOZZLE

92062-1076

1

$14.29

In stock

92150

BOLT,6X20

92150-1339

1

$3.49

In stock

92190

TUBE,BREATHER

92190-1397

1

$11.37

In stock

14073A

DUCT,AIR INTAKE

14073-1588

1

$49.57

In stock
