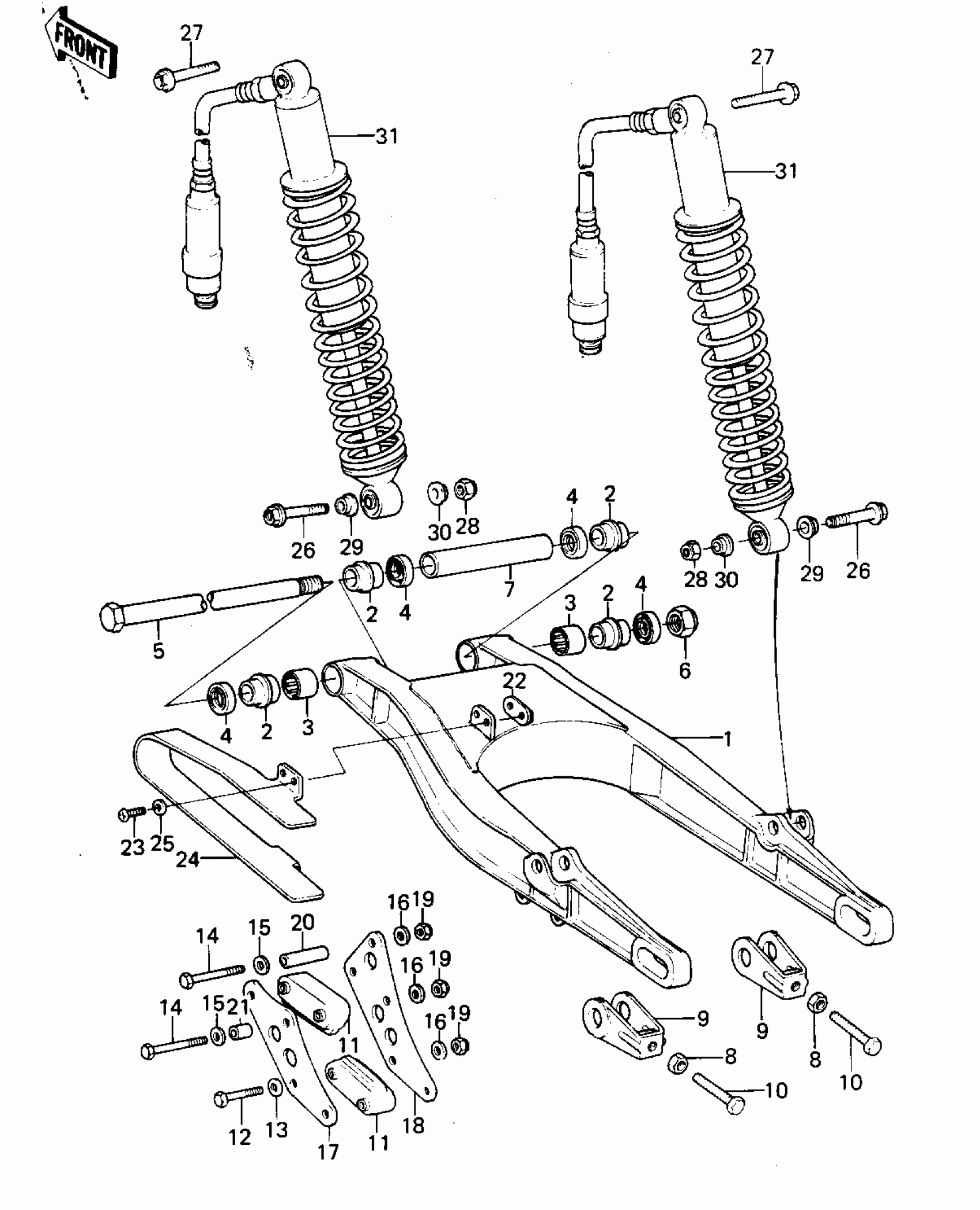

Kawasaki KLX250 SWING ARM/SHOCK ABSORBERS Diagram
#
Description
Price
1
ARM,SWING
33001-1041
Unavailable
2
SLEEVE,SWING ARM
42036-1026
Unavailable
3
BEARING,NEEDLE
92046-1001
Unavailable
4
OIL SEAL
92049-1011
Unavailable
5
SHAFT,SWING ARM
33032-1012
Unavailable
6
NUT-LOCK,14MM
92019-011
Unavailable
7
SPACER,SWING ARM
92026-1014
Unavailable
8
NUT-HEX-SMALL,8MM
318G0800
Unavailable
9
ADJUSTER,CHAIN
33040-4001
Unavailable
10
BOLT,CHAIN ADJUSTER
92001-1027
Unavailable
11
GUIDE,CHAIN
12053-1033
Unavailable
12
BOLT-UPSET,6X40
112G0640
Unavailable
13
WASHER PLAIN 6MM
411B0600
Unavailable
14
BOLT-UPSET
112G0660
Unavailable
15
WASHER PLAIN 6MM
411B0600
Unavailable
16
WASHER PLAIN 6MM
411B0600
Unavailable
17
GUARD,CHAIN,OUTER
55020-1033
Unavailable
18
GUARD,CHAIN,INNER
55020-1034
Unavailable
19
NUT,LOCK,6MM
92019-008
Unavailable
20
COLLAR,6.8X10X37.5L
92027-1209
Unavailable
21
COLLAR,6.8X10X11.5
92027-1210
Unavailable
22
PLATE
13169-4004
Unavailable
23
SCREW-PAN-CROS,6X16
220B0616
Unavailable
24
GUARD,CHAIN
55020-1035
Unavailable
25
WASHER-PLAIN,7MM
92022-240
Unavailable
26
BOLT,HEX HEAD,10X48
92001-1029
Unavailable
27
BOLT,FLANGED,6X10
92001-1034
Unavailable
28
NUT,LOCK,10MM
92019-021
Unavailable
29
COLLAR
92027-1029
Unavailable
30
COLLAR
92027-1030
Unavailable
31
SHOCK ABSBR RR
45014-1040
Unavailable
