2005 Kawasaki KLX125 Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 2005 Kawasaki KLX125, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

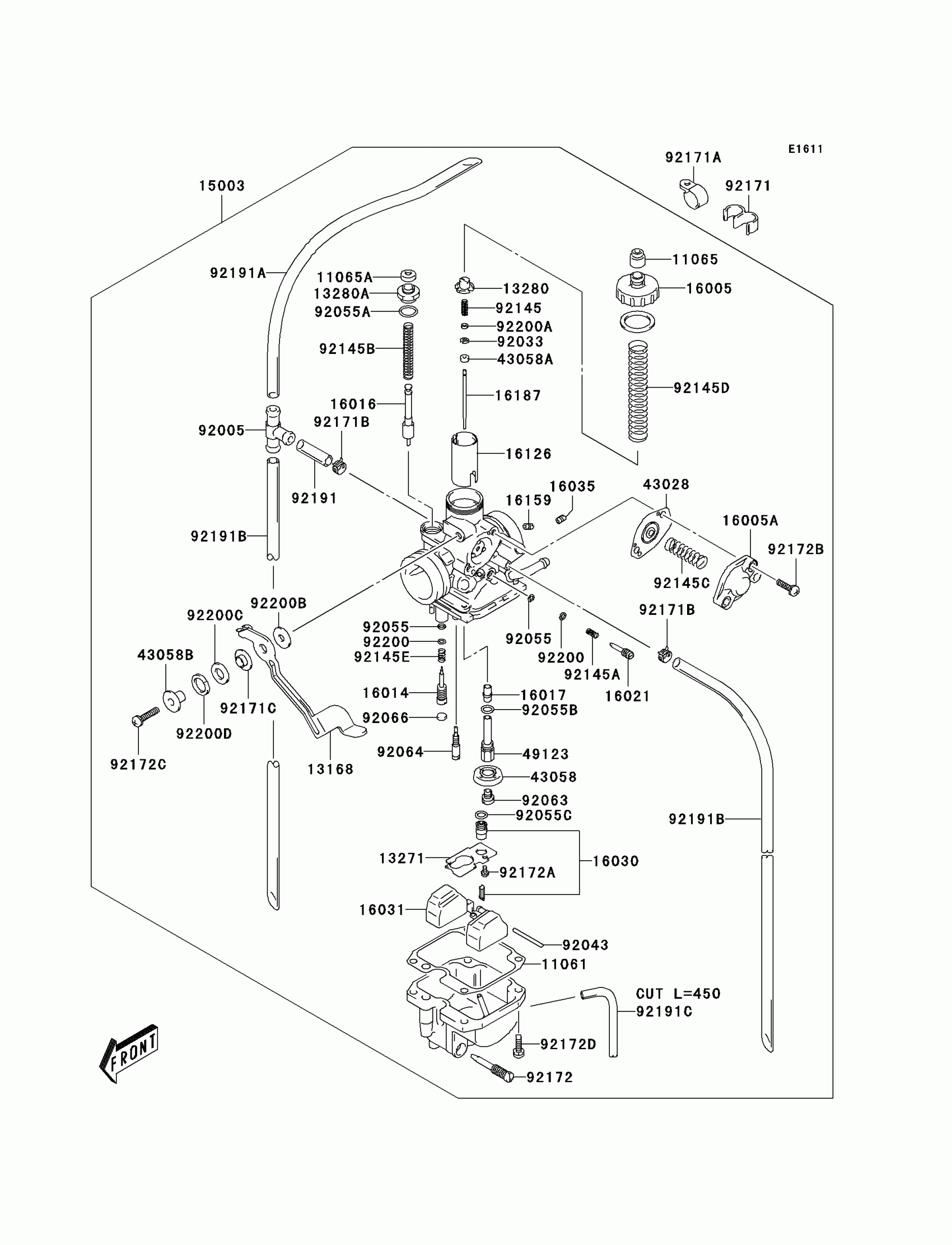

2005 Kawasaki KLX125 Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET

11061-S052

1

$10.97

In stock

11065

CAP

11065-S020

1

$2.73

In stock

11065A

CAP

11065-S031

1

$4.81

In stock

13168

LEVER

13168-S001

1

$19.51

In stock

13271

PLATE

13271-S036

1

$5.98

In stock

13280

HOLDER

13280-S015

1

$6.32

In stock

13280A

HOLDER

13280-S021

1

$10.95

In stock

15003

CARBURETOR-ASSY

15003-S003

1

$329.86

In stock

16005

TOP-CHAMBER

16005-S003

1

$25.58

In stock

16005A

TOP-CHAMBER

16005-S004

1

$33.07

In stock

16014

SCREW-PILOT AIR

16014-S003

1

$13.44

In stock

16016

PLUNGER

16016-S006

1
Out of stock

16017

JET-NEEDLE

16017-S002

1

$46.16

In stock

16021

SCREW-THROTTLE STOP

16021-S002

1

$12.53

In stock

16030

VALVE-FLOAT

16030-S003

1

$50.15

In stock

16031

FLOAT

16031-S003

1

$34.31

In stock

16035

JET-AIR,#85

16035-S002

1

$13.37

In stock

16126

VALVE,PISTON

16126-S005

1

$56.73

In stock

16159

JET-POWER,POWER,145

16159-S001

1

$14.32

In stock

16187

NEEDLE-JET

16187-S003

1

$10.53

In stock

43028

DIAPHRAGM

43028-S008

1

$24.95

In stock

43058

RING

43058-S002

1

$6.32

In stock

43058A

RING

43058-S005

1

$8.44

In stock

43058B

RING

43058-S006

1

$5.63

In stock

49123

HOLDER-MAIN JET

49123-S003

1

$34.18

In stock

92005

FITTING

92005-S004

1
Out of stock

92033

RING-SNAP

92033-S033

1

$4.97

In stock

92043

PIN

92043-S034

1

$4.17

In stock

92055

RING-O

92055-S013

1

$4.81

In stock

92055A

RING-O

92055-S048

1

$2.20

In stock

92055B

RING-O

92055-S049

1

$4.81

In stock

92055C

RING-O

92055-S050

1

$4.97

In stock

92063

JET-MAIN

92063-S005

1

$10.64

In stock

92064

JET-PILOT,#17.5

92064-S003

1

$24.32

In stock

92066

PLUG

92066-S027

1

$5.10

In stock

92145

SPRING

92145-S013

1

$4.10

In stock

92145A

SPRING

92145-S054

1

$4.56

In stock

92145B

SPRING

92145-S055

1

$5.03

In stock

92145C

SPRING

92145-S056

1

$4.34

In stock

92145D

SPRING

92145-S057

1

$9.05

In stock

92145E

SPRING

92145-S088

1

$4.81

In stock

92171

CLAMP,AIR VENT HOSE

92171-S052

1

$2.07

In stock

92171A

CLAMP

92171-S060

1

$4.07

In stock

92171B

CLAMP

92171-S061

1

$5.24

In stock

92171C

CLAMP

92171-S083

1

$4.17

In stock

92172

SCREW

92172-S113

1

$5.00

In stock

92172A

SCREW

92172-S114

1

$2.81

In stock

92172B

SCREW

92172-S115

1

$3.83

In stock

92172C

SCREW

92172-S116

1

$4.10

In stock

92172D

SCREW

92172-S139

1

$2.76

In stock

92191

TUBE,5X8X25

92191-S035

1
Out of stock

92191A

TUBE,5X8X375

92191-S036

1
Out of stock

92191B

TUBE,5X8X475

92191-S037

1
Out of stock

92191C

TUBE

92191-S053

1
Out of stock

92200

WASHER

92200-S019

1
Out of stock

92200A

WASHER

92200-S082

1
Out of stock

92200B

WASHER

92200-S122

1
Out of stock

92200C

WASHER

92200-S123

1
Out of stock

92200D

WASHER

92200-S124

1
Out of stock
