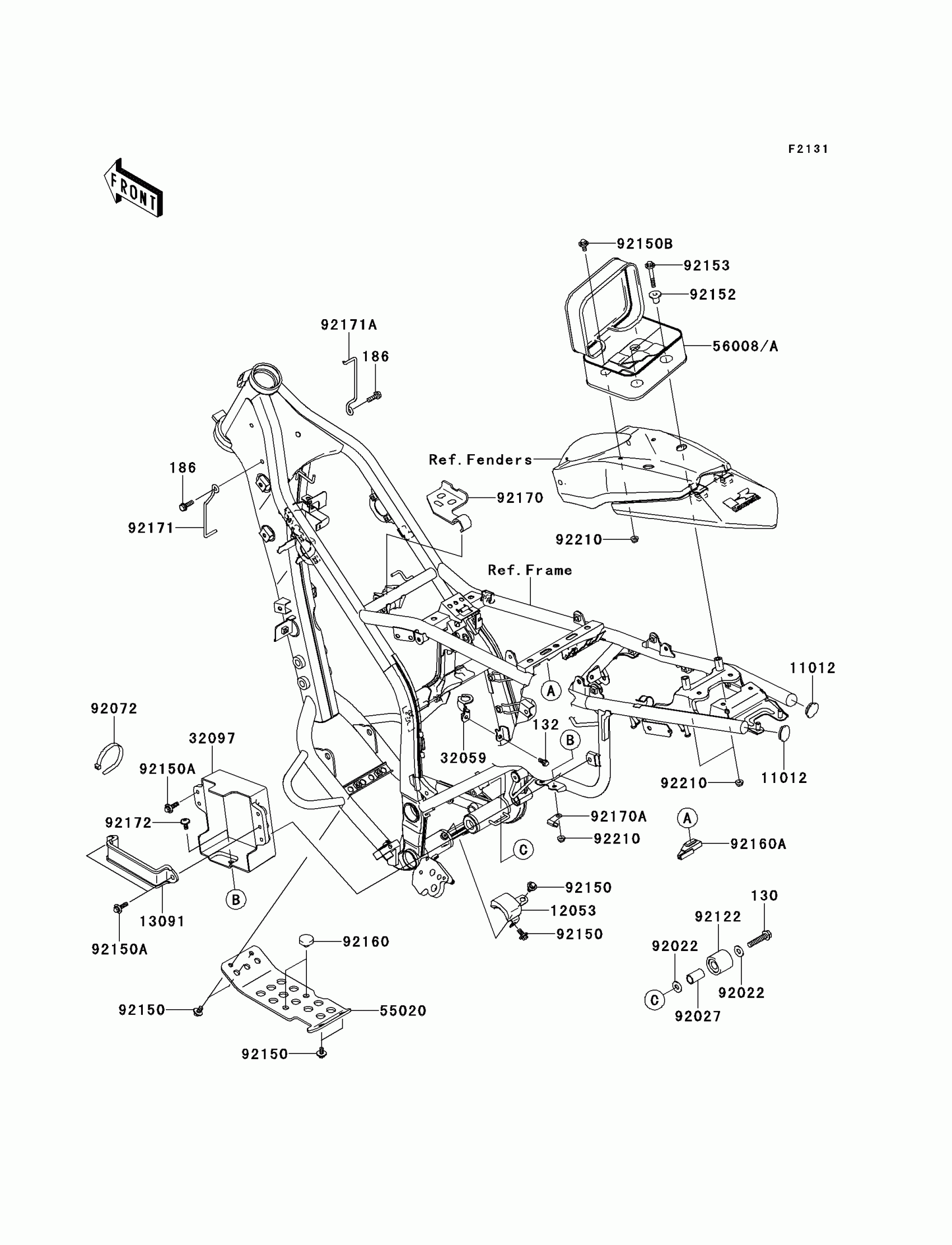

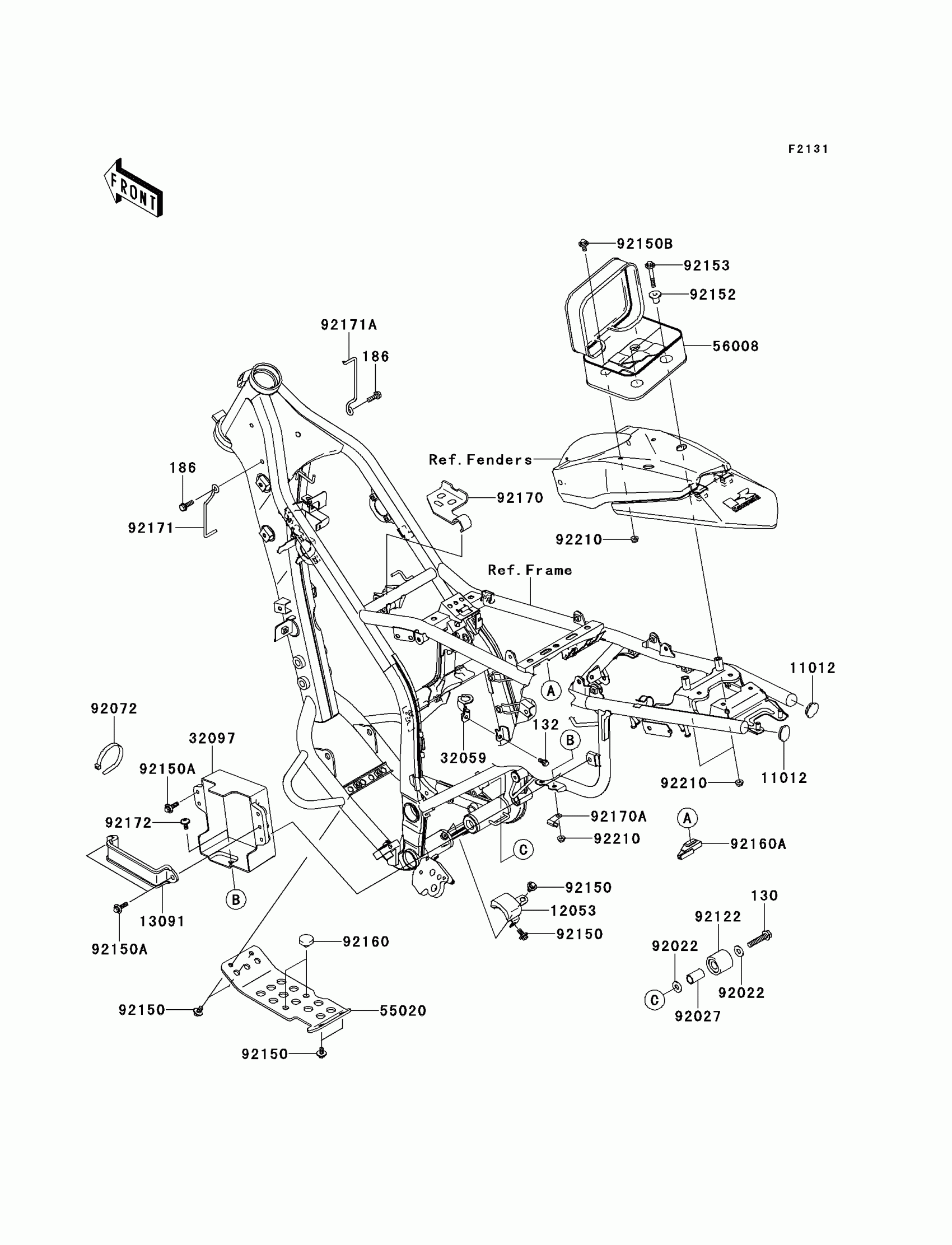

Find the part on the Frame Fittings diagram for your 2013 Kawasaki KLX®250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2013 Kawasaki KLX®250S Frame Fittings Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED,8X40

130BA0840

1

$1.68

In stock

132

1

$1.73

In stock

186

BOLT-UPSET-WP,6X20

186BA0620

1

$2.10

In stock

11012

CAP

11012-1369

1

$4.34

In stock

12053

GUIDE-CHAIN

12053-0001

1

$10.00

In stock

13091

HOLDER

13091-1875

1

$7.14

In stock

32059

1

$9.58

In stock

32097

CASE-BATTERY

32097-0001

1

$58.55

In stock

55020

GUARD,ENGINE

55020-1456

1

$95.85

In stock

56008A

BAG,TOOL,BLACK

56008-0037-MA

1

$198.13

In stock

92022

WASHER,8.5X20X1.6

92022-1561

1

$3.43

In stock

92027

COLLAR,CHAIN ROLLER

92027-1670

1

$7.25

In stock

92072

BAND,L=140

92072-1293

1

$5.61

In stock

92122

ROLLER,CHAIN GUIDE

92122-1153

1

$8.44

In stock

92150

BOLT,6X12

92150-1435

1

$3.43

In stock

92150A

BOLT,FLANGED,6X22

92150-1481

1

$3.43

In stock

92150B

BOLT,FLANGED,6X16

92150-1506

1

$3.97

In stock

92152

COLLAR

92152-0604

1

$6.90

In stock

92153

BOLT,6X45

92153-0003

1
Out of stock

92160

DAMPER

92160-1396

1

$4.85

In stock

92160A

DAMPER

92160-1565

1

$5.08

In stock

92170

CLAMP,HARNESS

92170-1423

1

$16.15

In stock

92170A

CLAMP,HARNESS

92170-1900

1

$5.46

In stock

92171

CLAMP,HARNESS,LH

92171-1775

1

$8.25

In stock

92171A

CLAMP,HARNESS,RH

92171-1907

1

$8.25

In stock

92172

SCREW,6X14

92172-0004

1

$2.29

In stock

92210

NUT,FLANGED,6MM

92210-0630

1
Out of stock
