2023 Kawasaki KLX®230SM Frame Fittings Diagram

← All diagrams

Find the part on the Frame Fittings diagram for your 2023 Kawasaki KLX®230SM, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

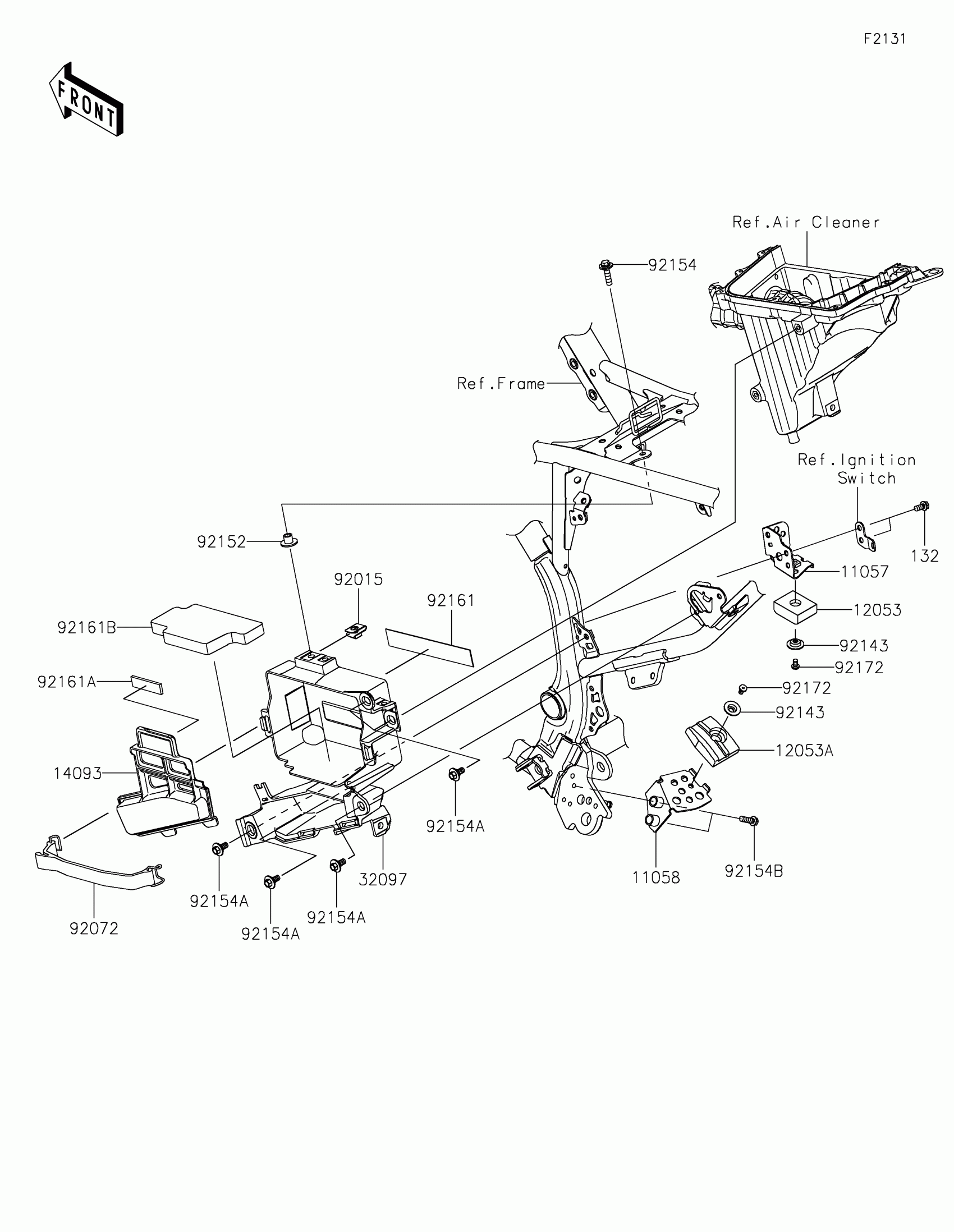

2023 Kawasaki KLX®230SM Frame Fittings Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

BRACKET,UPP

11057-2067

1

$13.61

In stock

11058

BRACKET,LWR

11058-0854

1

$16.29

In stock

12053

GUIDE-CHAIN,UPP

12053-0270

1

$2.27

In stock

12053A

GUIDE-CHAIN,LWR

12053-0271

1

$2.44

In stock

14093

COVER,BATTERY CASE

14093-0861

1

$7.65

In stock

32097

CASE-BATTERY

32097-0048

1

$11.29

In stock

92015

NUT,6MM

92015-1602

1

$5.84

In stock

92072

BAND,BATTERY

92072-0838

1

$5.27

In stock

92143

COLLAR

92143-1676

1

$4.93

In stock

92152

COLLAR,6.5X10X10.4

92152-1688

1
Out of stock

92154

BOLT,6X25

92154-0467

1

$1.66

In stock

92154A

BOLT,FLANGED,6X9

92154-0546

1

$2.97

In stock

92154B

BOLT,FLANGED,6X20

92154-2757

1

$2.41

In stock

92161

DAMPER,146X22X1

92161-2210

1

$2.12

In stock

92161A

DAMPER,49X13X3

92161-2211

1

$1.22

In stock

92161B

DAMPER,BATTERY

92161-2221

1

$16.03

In stock

92172

SCREW,5X8

92172-0119

1

$1.78

In stock

132

1

$1.12

In stock
