2022 Kawasaki KLX®230 S Engine Cover Diagram

← All diagrams

Find the part on the Engine Cover diagram for your 2022 Kawasaki KLX®230 S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

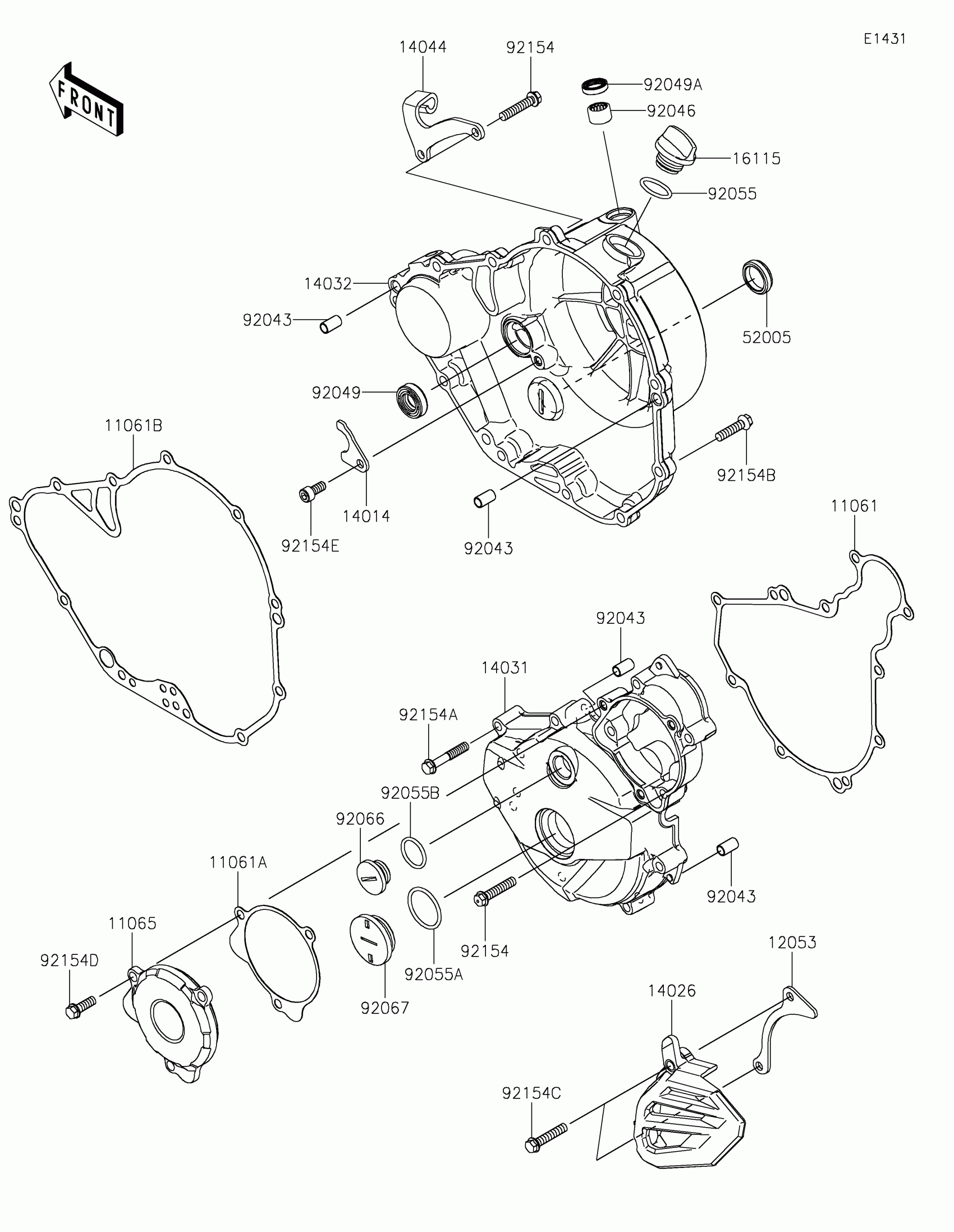

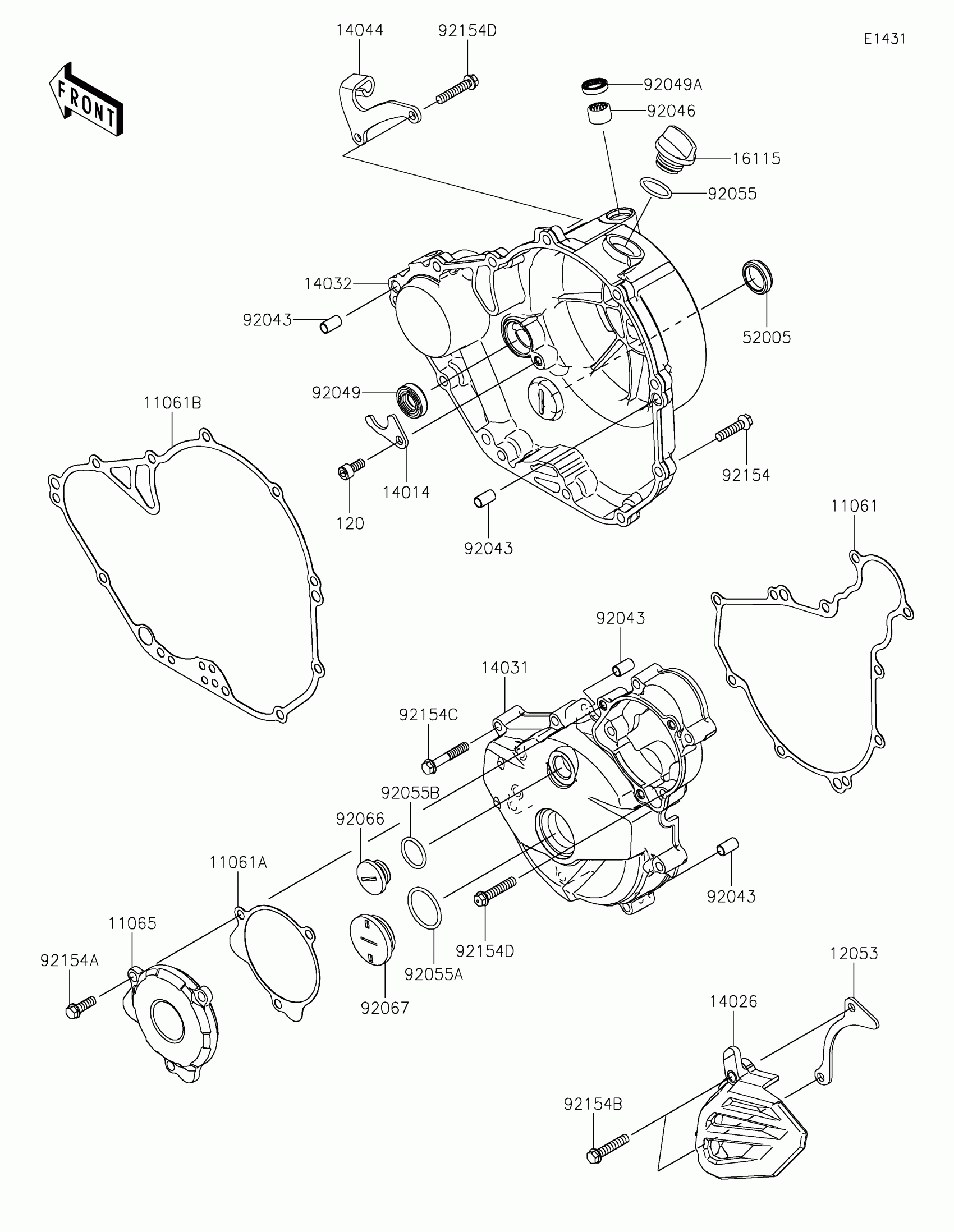

2022 Kawasaki KLX®230 S Engine Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

1

$31.00

In stock

11061A

1

$7.12

In stock

11061B

GASKET,CLUTCH COVER

11061-1301

1

$39.41

In stock

11065

CAP,GENERATOR COVER

11065-1300

1

$41.83

In stock

12053

GUIDE-CHAIN

12053-0272

1

$3.64

In stock

14014

PLATE-POSITION

14014-0567

1
Out of stock

14026

COVER-CHAIN

14026-0146

1

$34.25

In stock

14031

COVER-GENERATOR

14031-0644

1

$123.08

In stock

14032

COVER-CLUTCH

14032-0685

1

$142.88

In stock

14044

HOLDER-CABLE

14044-0573

1

$6.85

In stock

16115

CAP-OIL FILLER

16115-1053

1

$9.67

In stock

52005

GAUGE,OIL LEVEL

52005-1009

1

$14.45

In stock

92043

PIN,6.2X8X14

92043-1741

1

$2.95

In stock

92046

1

$12.37

In stock

92049

SEAL-OIL

92049-1191

1
Out of stock

92049A

SEAL-OIL,AG0353-F0

92049-1262

1
Out of stock

92055

RING-O,19.8MM

92055-0844

1
Out of stock

92055A

RING-O,27.7X2.4

92055-091

1

$4.93

In stock

92055B

RING-O,20X2

92055-1146

1

$6.82

In stock

92066

PLUG,COVER

92066-0011

1

$12.60

In stock

92067

PLUG,30X8

92067-024

1

$8.95

In stock

92154

BOLT,FLANGED,6X25

92154-0520

1

$2.68

In stock

92154A

BOLT,FLANGED,6X18

92154-1775

1

$0.68

In stock

92154B

BOLT,FLANGED,6X30

92154-1830

1

$1.10

In stock

92154C

BOLT,FLANGED,6X35

92154-2100

1

$1.68

In stock

92154D

BOLT,FLANGED,6X30

92154-4061

1

$1.22

In stock

120

BOLT-SOCKET,6X14

120CA0614

1

$3.68

In stock
