2011 Kawasaki KLX®140L Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2011 Kawasaki KLX®140L, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

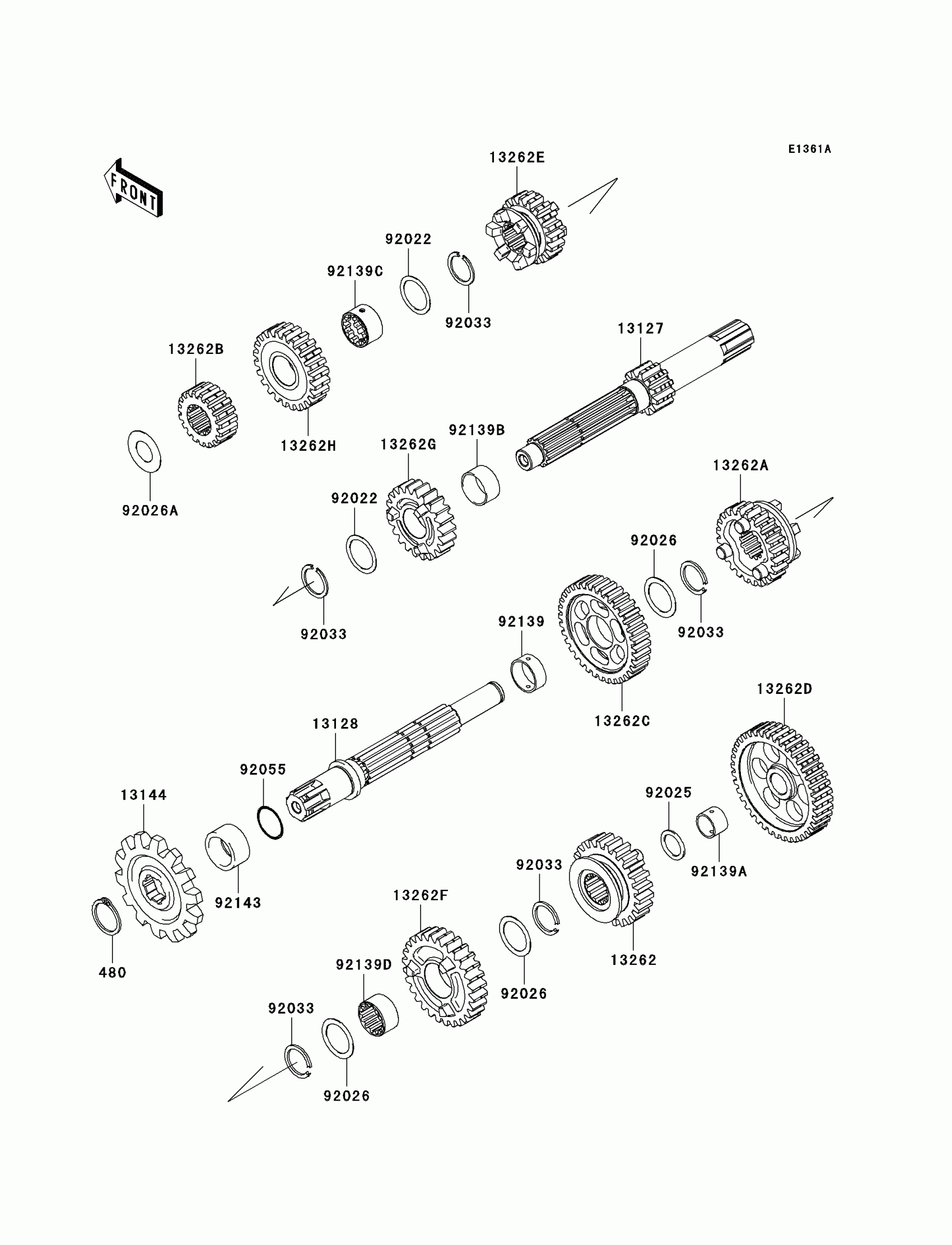

2011 Kawasaki KLX®140L Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

CIRCLIP-TYPE-C,17MM

480J1700

1
Out of stock

13127

SHAFT-TRANSMISSION INPUT,15T

13127-0074

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0051

1
Out of stock

13144

SPROCKET-OUTPUT,13T

13144-0045

1
Out of stock

13262

GEAR,OUTPUT 4TH,26T

13262-0459

1

$42.42

In stock

13262A

GEAR,OUTPUT 5TH,24T

13262-0502

1

$61.39

In stock

13262B

GEAR,INPUT 2ND,19T

13262-0577

1

$49.20

In stock

13262C

GEAR,OUTPUT 2ND,36T

13262-0578

1

$50.77

In stock

13262D

GEAR,OUTPUT LOW,40T

13262-0579

1

$53.81

In stock

13262E

GEAR,INPUT 3RD,19T

13262-0662

1

$66.42

In stock

13262F

GEAR,OUTPUT 3RD,28T

13262-0738

1

$79.28

In stock

13262G

GEAR,INPUT 4TH,22T

13262-0769

1
Out of stock

13262H

GEAR,INPUT 5TH,24T

13262-0770

1

$41.68

In stock

92022

WASHER,17.3X22X0.5

92022-1799

1
Out of stock

92025

SHIM

92025-1280

1
Out of stock

92026

SPACER,17.2X23X0.5

92026-1037

1
Out of stock

92026A

SPACER

92026-1610

1
Out of stock

92033

RING-SNAP,17MM

92033-1060

1
Out of stock

92055

RING-O,16.8X1.9

92055-0151

1
Out of stock

92139

BUSHING

92139-0001

1
Out of stock

92139A

BUSHING,12X14X9.4

92139-0002

1
Out of stock

92139B

BUSHING,17X19X9.5

92139-0282

1
Out of stock

92139C

BUSHING,14.5X17.25X11.0

92139-0283

1
Out of stock

92139D

BUSHING

92139-0286

1
Out of stock

92143

COLLAR,SPROCKET

92143-1680

1
Out of stock
