1982 Kawasaki KLT250 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1982 Kawasaki KLT250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

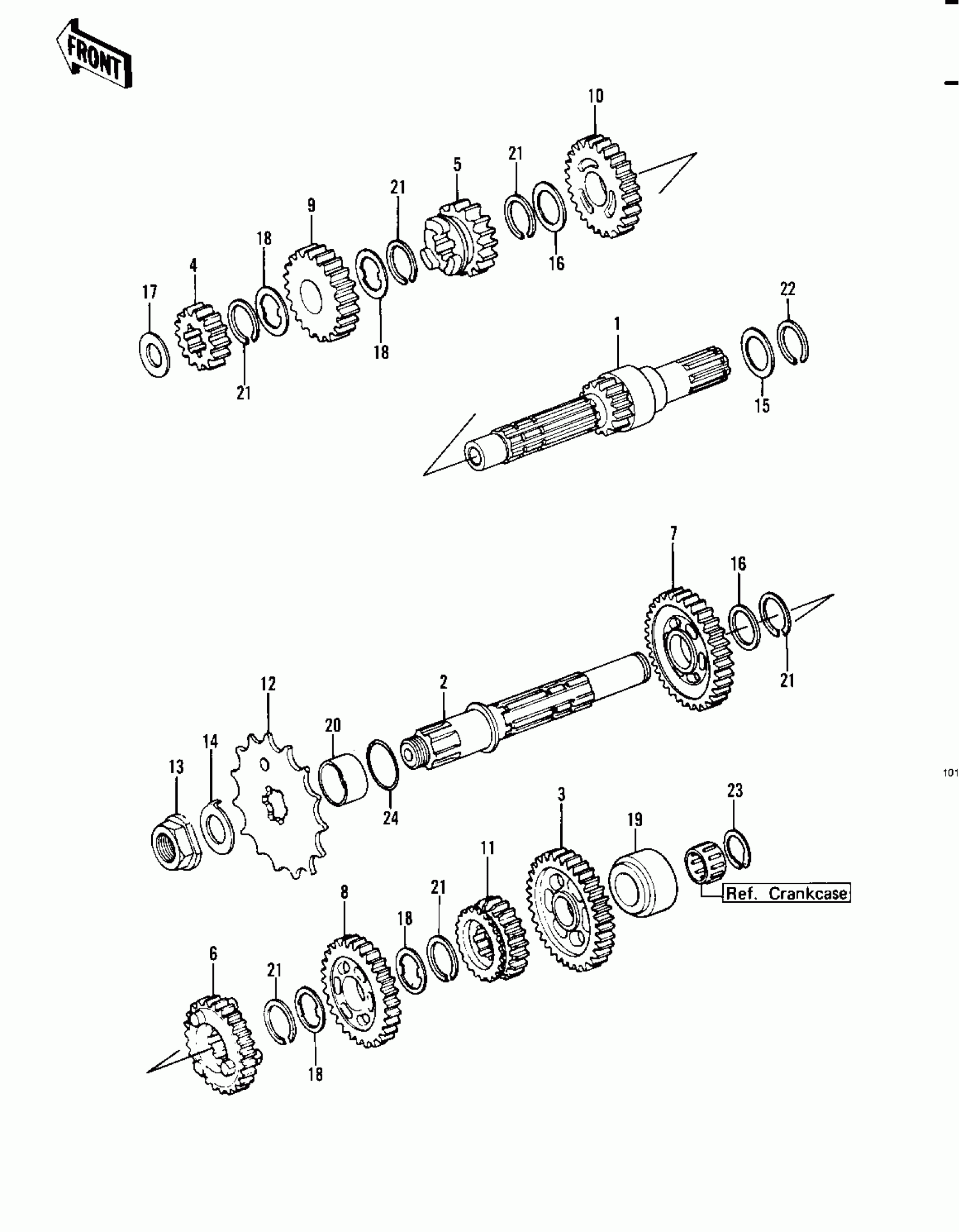

1982 Kawasaki KLT250 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHAFT,INPUT,15T

13127-1041

1
Out of stock

2

SHAFT,OUTPUT

13128-1007

1
Out of stock

3

LOW GEAR,OUTPUT SHAFT

13129-058

1
Out of stock

4

2ND GEAR,DRIVE SHAFT

13129-1022

1
Out of stock

5

GEAR,INPUT,3RD,20T

13129-1284

1
Out of stock

6

GEAR,OUTPUT 4TH,21T

13129-1285

1
Out of stock

7

2ND GEAR,OUTPUT 26T

13131-044

1
Out of stock

8

3RD GEAR,OUTPUT SHAFT

13133-044

1
Out of stock

9

4TH GEAR,DRIVE SHAFT

13134-026

1
Out of stock

10

TOP GEAR,DRIVE SHAFT

13136-057

1
Out of stock

11

TOP GEAR,OUTPUT SHAFT

13137-037

1
Out of stock

12

SPROCKET-OUTPUT,13T

13144-1038

1
Out of stock

12

SPROCKET-OUTPUT,12T

13144-1039

—
Out of stock

13

NUT,LOCK,16M/M

92015-1013

1
Out of stock

14

WASHER,LOCK

92022-1017

1
Out of stock

15

WASHER,20.5X30X1,STEEL

92022-112

1
Out of stock

16

WASHER,22.3X27X0.5

92022-198

1
Out of stock

17

WASHER,THRUST,15MM

92022-279

1
Out of stock

18

WASHER,TOOTHED,22.5X27X0.5

92024-039

1
Out of stock

19

SPACER,DRIVE SHAFT

92026-1061

1
Out of stock

2

COLLAR,ENGINE SPROCKT

92027-287

1
Out of stock

21

RING-SNAP,20X25.5X1.2

92033-025

1
Out of stock

22

RING-SNAP,18MM

92033-029

1
Out of stock

23

RING-SNAP

92033-032

1
Out of stock

24

RING-O,17.5X1.5

92055-022

1
Out of stock
