2025 Kawasaki KLR650 S Starter Motor Diagram

← All diagrams

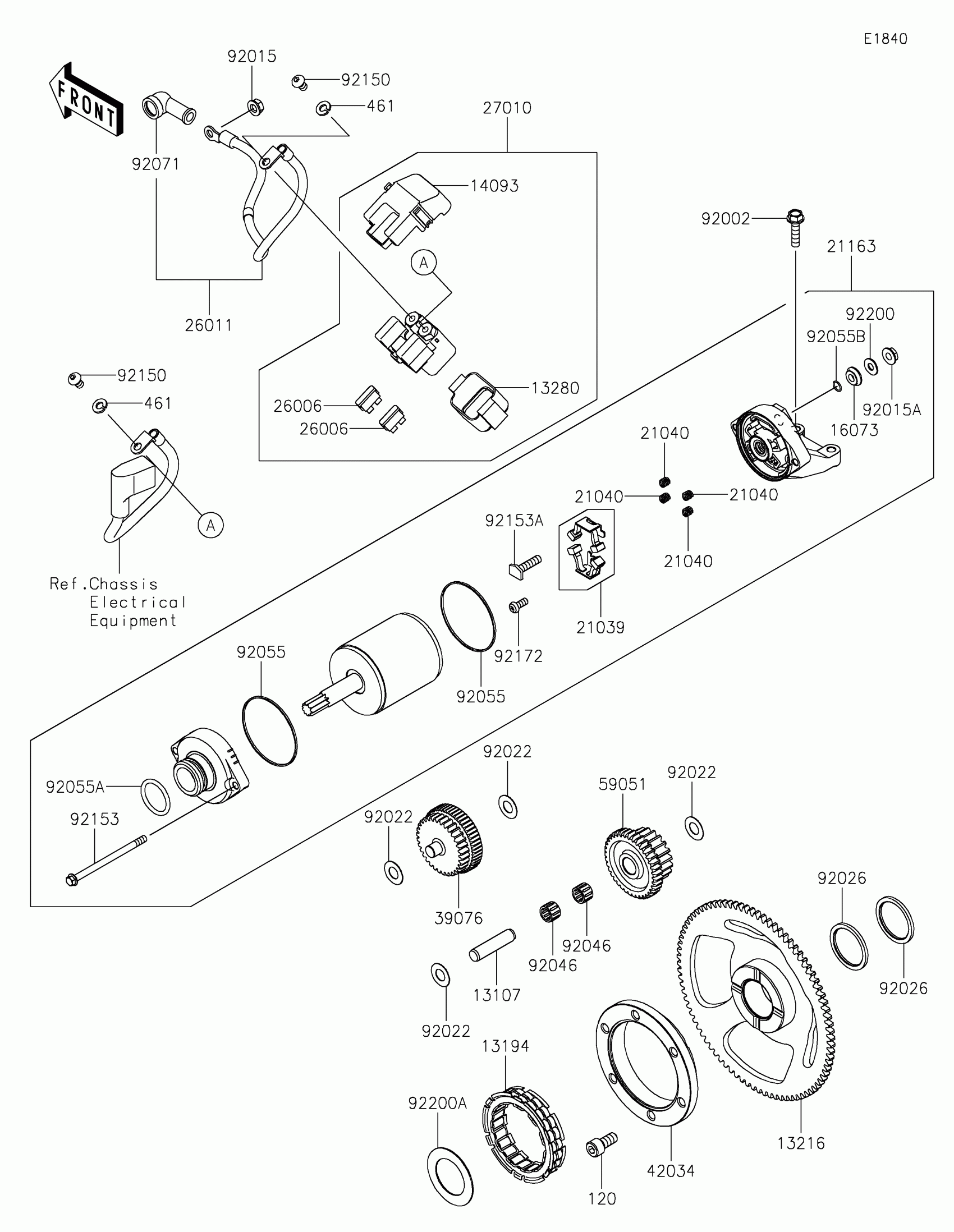

Find the part on the Starter Motor diagram for your 2025 Kawasaki KLR650 S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Kawasaki KLR650 S Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13107

SHAFT,IDLER

13107-1135

1

$17.39

In stock

13194

CLUTCH-ONEWAY

13194-1089

1

$111.60

In stock

13216

1

$409.61

In stock

13280

HOLDER

13280-0710

1

$13.75

In stock

14093

COVER

14093-0199

1

$17.54

In stock

16073

INSULATOR

16073-0053

1

$11.42

In stock

21039

BRUSH,CARBON

21039-0004

1

$120.17

In stock

21040

SPRING-BRUSH

21040-0003

1

$9.47

In stock

21163

STARTER-ELECTRIC

21163-0790

1

$444.78

In stock

26006

1

$4.39

In stock

26011

WIRE-LEAD,STARTER

26011-1938

1

$35.00

In stock

27010

SWITCH,MAGNETIC

27010-0948

1

$133.03

In stock

39076

1

$219.02

In stock

42034

COUPLING

42034-1094

1

$138.51

In stock

59051

GEAR-SPUR,20T & 37T

59051-1133

1

$118.06

In stock

92002

BOLT,FLANGED,6X25

92002-1086

1

$4.37

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

NUT,STARTER MOTOR

92015-1476

1

$3.85

In stock

92022

WASHER,10.2X20X0.5

92022-1649

1

$3.43

In stock

92026

SPACER

92026-1474

1

$20.39

In stock

92046

BEARING-NEEDLE,K10X14X10

92046-1134

1
Out of stock

92055

RING-O

92055-0136

1

$6.16

In stock

92055A

RING-O

92055-1276

1

$7.86

In stock

92055B

RING-O,4.5X2.0

92055-1370

1

$4.17

In stock

92071

GROMMET

92071-0705

1

$5.97

In stock

92150

BOLT,6X10

92150-1577

1

$3.17

In stock

92153

BOLT

92153-1850

1

$11.42

In stock

92153A

BOLT

92153-1866

1

$4.14

In stock

92172

SCREW

92172-0334

1

$4.14

In stock

92200

WASHER

92200-0386

1
Out of stock

92200A

WASHER,32.2X50

92200-0555

1
Out of stock

120

BOLT-SOCKET,8X18

120CA0818

1

$2.29

In stock

461

WASHER-SPRING,6MM

461DB0600

1

$0.66

In stock
