2025 Kawasaki KLR650 Adventure ABS Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2025 Kawasaki KLR650 Adventure ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

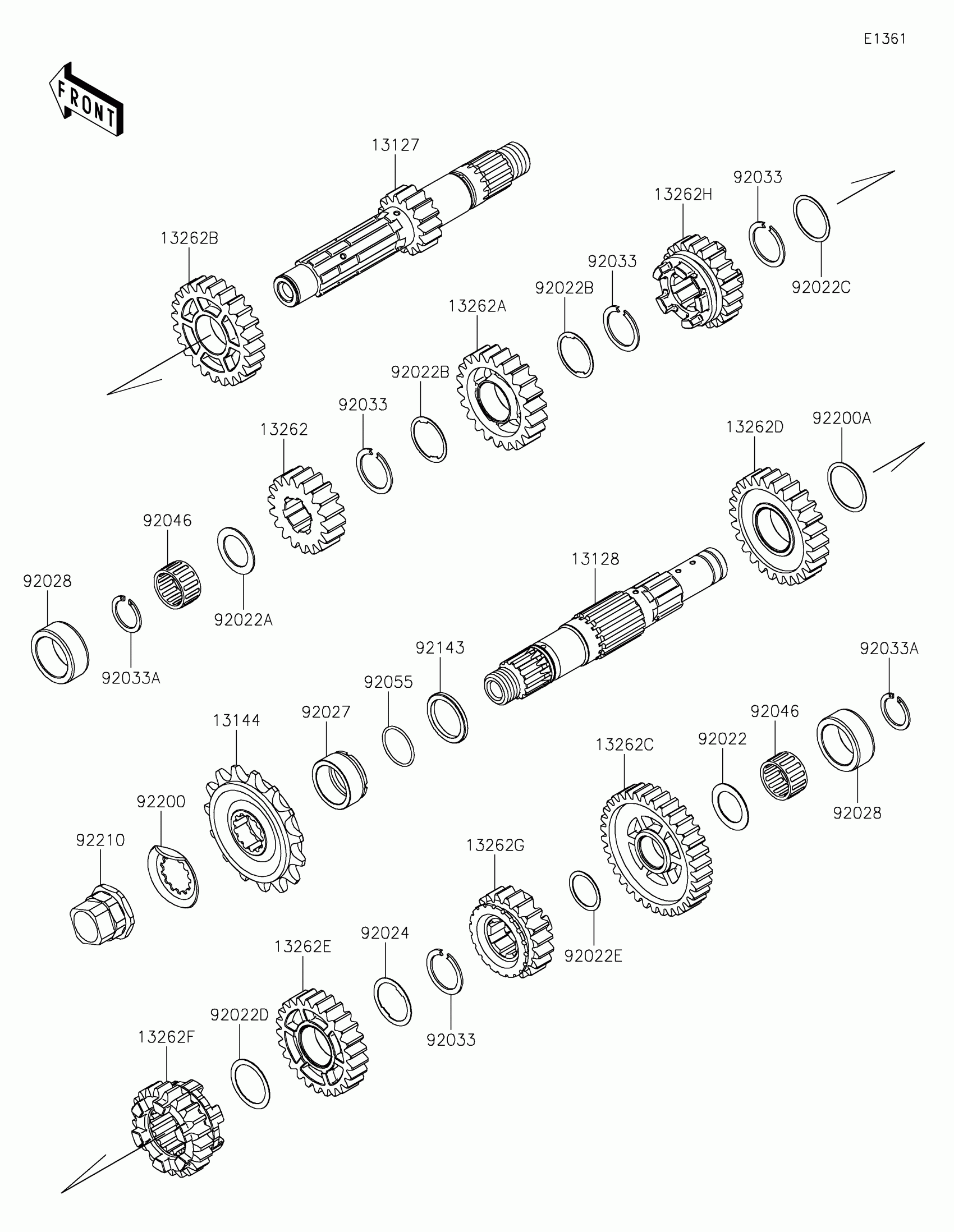

2025 Kawasaki KLR650 Adventure ABS Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT,15T

13127-0711

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0727

1
Out of stock

13144

SPROCKET-OUTPUT,15T

13144-0597

1
Out of stock

13262

GEAR,INPUT 2ND,18T

13262-1489

1
Out of stock

13262A

GEAR,INPUT 4TH,22T

13262-1491

1
Out of stock

13262B

GEAR,INPUT TOP,24T

13262-1492

1
Out of stock

13262C

GEAR,OUTPUT LOW,34T

13262-1493

1
Out of stock

13262D

GEAR,OUTPUT 2ND,26T

13262-1494

1
Out of stock

13262E

GEAR,OUTPUT 3RD,25T

13262-1495

1
Out of stock

13262F

GEAR,OUTPUT 4TH,21T

13262-1618

1
Out of stock

13262G

GEAR,OUTPUT TOP,19T

13262-1619

1
Out of stock

13262H

GEAR,INPUT 3RD,22T

13262-1620

1
Out of stock

92022

WASHER,20.3X30X0.7,STEEL

92022-1026

1
Out of stock

92022A

WASHER,20.5X30X1,STEEL

92022-112

1
Out of stock

92022B

WASHER,TOOTHED,25.3X29.5X0.5

92022-1482

1
Out of stock

92022C

WASHER,25.3X30X0.5

92022-159

1
Out of stock

92022D

WASHER,25.3X32X0.5

92022-225

1
Out of stock

92022E

WASHER,20.5X25.5X0.5

92022-252

1
Out of stock

92024

WASHER,TOOTHED,22.5X31X0.5

92024-038

1
Out of stock

92027

COLLAR,25X32X15.3

92027-1800

1
Out of stock

92028

BUSHING,26X35X14

92028-131

1
Out of stock

92033

RING-SNAP,24MM

92033-026

1
Out of stock

92033A

RING-SNAP,18MM

92033-029

1
Out of stock

92046

BEARING-NEEDLE,KT202614

92046-1170

1
Out of stock

92055

RING-O,21.5X1.5

92055-0196

1
Out of stock

92143

COLLAR,25X32X3.0

92143-1721

1
Out of stock

92200

WASHER

92200-0851

1
Out of stock

92200A

WASHER,2ND GEAR

92200-1170

1
Out of stock

92210

NUT,M20

92210-0605

1
Out of stock
