1977 Kawasaki KH100-B8 Transmission/change Drum Diagram

← All diagrams

Find the part on the Transmission/change Drum diagram for your 1977 Kawasaki KH100-B8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

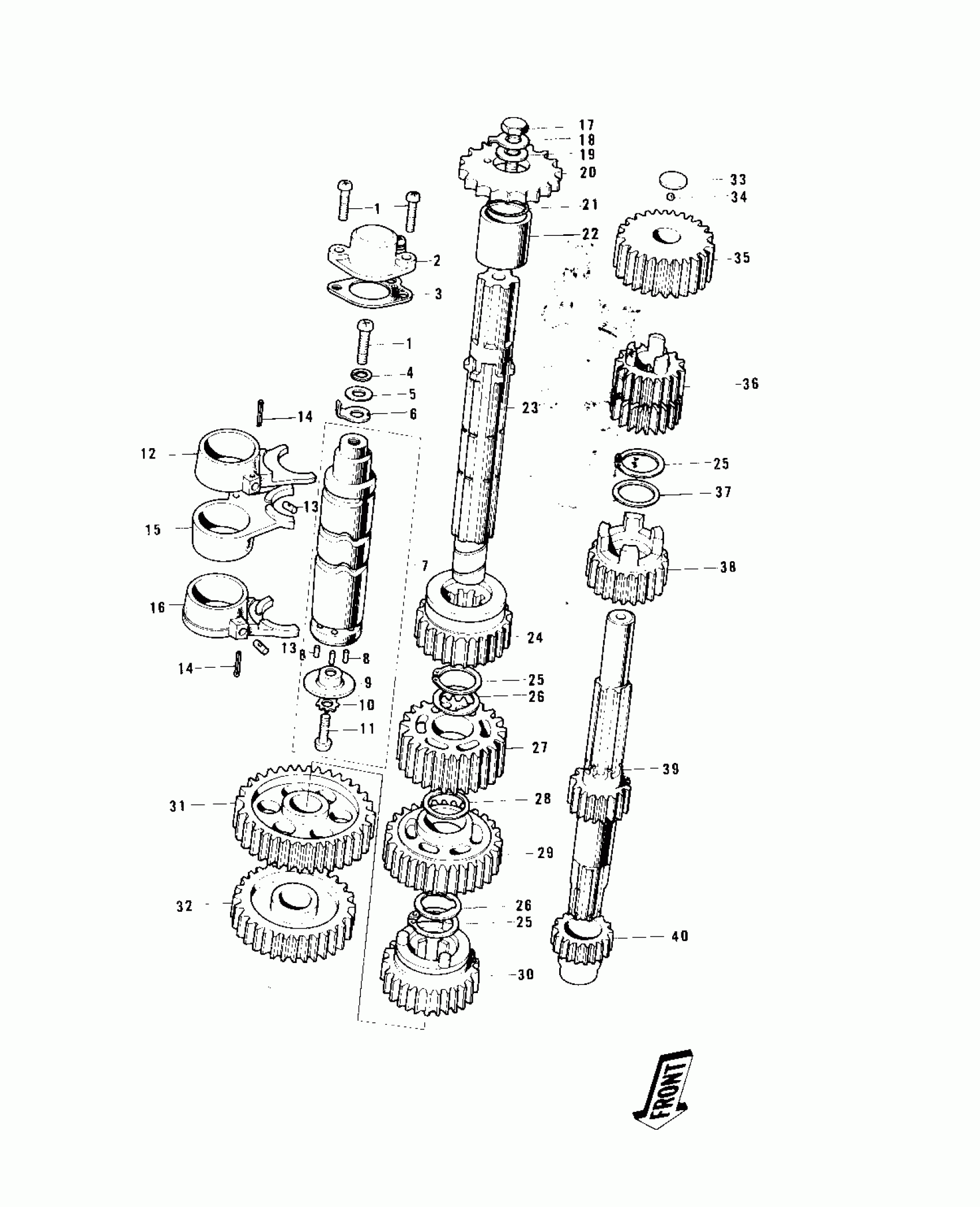

1977 Kawasaki KH100-B8 Transmission/change Drum Diagram

#

Description
Price
Status
Order Qty

1

SCREW-PAN-CROS,6X16

220B0616

Out of stock

2

SWITCH-COMP,NEUTRAL

13151-1002

Out of stock

3

GASKET,NEUTRAL SWITCH

13146-002

Out of stock

4

WASHER SPRING 6MM

461F0600

Out of stock

5

WASHER-PLAIN-SMALL,6MM

410B0600

Out of stock

6

ROTOR,TOP & NEUTRAL

21007-1003

Out of stock

7

DRUM ASSY-GEAR CHANGE

13239-005

Out of stock

8

PIN,DOWEL,4X15.8

92042-014

Out of stock

9

PLATE CHANGE DRUM PIN

13142-008

Out of stock

10

WASHER LOCK 6MM

464H0600

Out of stock

11

SCREW PAN HEAD 6X12

220B0612

Out of stock

11

SCREW-PAN-CROS,6X14

220B0614

Out of stock

12

FORK SELECTOR 3RD

13140-009

Out of stock

13

PIN SELECT FORK GUIDE

92043-005

Out of stock

14

PIN-COTTER,3.0X20

550D3020

Out of stock

15

FORK SELECTOR 4TH-TOP

13140-017

Out of stock

16

FORK SELECTOR LOW-2ND

13140-010

Out of stock

17

BOLT-SMALL-UPSET,8X16

115G0816

Out of stock

18

WASHER,CLAW,8X22X1.2

92030-012

Out of stock

19

WASHER,T=2.3

92022-266

Out of stock

20

SPROCKET-OUTPUT,14T

13144-1058

Out of stock

20

SPROCKET-OUTPUT,14T

13144-1058

Out of stock

20

ENGINE SPROCKET,13T

13144-053

Out of stock

20

SPROCKET-OUTPUT,15T

13144-054

Out of stock

21

RING-O,17.5X1.5

92055-022

Out of stock

22

COLLAR,ENG NPROCKET

92027-179

Out of stock

23

SHAFT-TRANSMISSION OUTPUT

13128-021

Out of stock

24

TOP GEAR OUTPUT SHAFT

13137-012

Out of stock

25

RING-SNAP,16MM

92033-014

Out of stock

26

WASHER,TOOTHED,18.5X23X1.2

92024-030

Out of stock

27

3RD GEAR OUTPUT SHAFT

13133-005

Out of stock

28

WASHER,THRUST,18.5X23X1.6

92022-146

Out of stock

29

2ND GEAR OUTPUT SHAFT

13131-008

Out of stock

30

GEAR,OUTPUT 4TH,24T

13129-1708

Out of stock

31

GEAR,OUTPUT LOW,35T

13129-010

Out of stock

32

GEAR-SPUR,KICKSTARTER.IDLE,30T

13073-004

Out of stock

33

WASHER,THRUST

92022-115

Out of stock

34

BALL-STEEL,7/32"

600A0700

Out of stock

35

GEAR,INPUT TOP,24T

13129-1927

Out of stock

36

2ND&3RD GEAR,DRIVE

13129-1052

Out of stock

37

WASHER,18.5X23X1.2

92022-118

Out of stock

38

4TH GEAR,DRIVE

13129-1053

Out of stock

39

SHAFT,DRIVE

13127-032

Out of stock

39

SHAFT,DRIVE

13127-032

Out of stock

40

GEAR-SPUR,KICKSTARTER PINION

13075-004

Out of stock
