1979 Kawasaki KD125-A5 Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1979 Kawasaki KD125-A5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

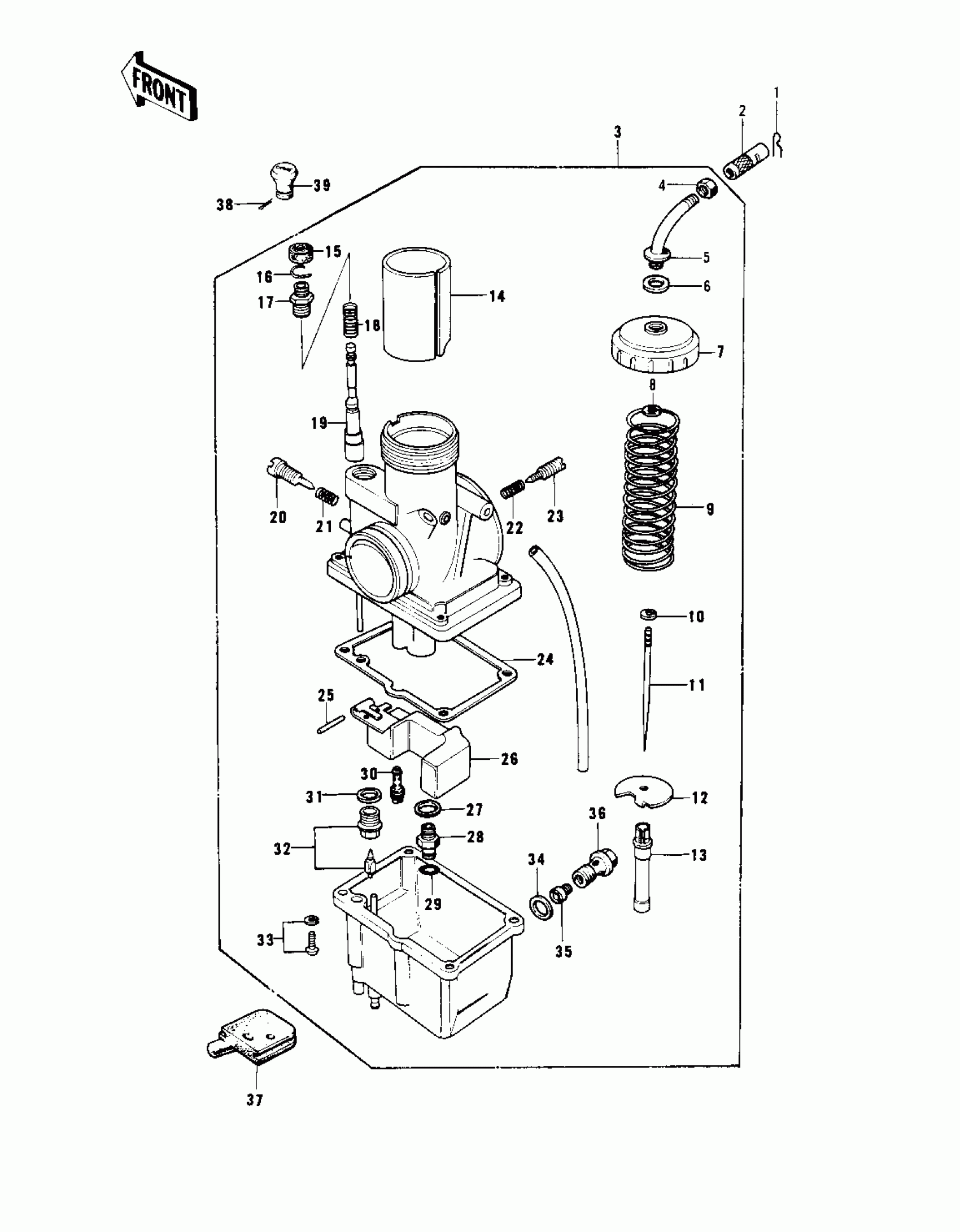

1979 Kawasaki KD125-A5 Carburetor Diagram

#

Description
Price
Status
Order Qty

1

RING-SNAP

92036-018

$3.10

In stock

2

CABLE ADJUSTER

16002-007

Out of stock

3

CARBURETOR ASSY

16001-225

Out of stock

4

$7.53

In stock

5

GUIDE,CABLE

16077-011

$19.10

In stock

6

GASKET,CABLE GUIDE

16029-007

$10.02

In stock

7

CAP,MIXING CHAMBER

16004-024

$14.78

In stock

8

CLAMP,CABLE GUIDE

16008-011

Out of stock

9

$24.58

In stock

10

CLAMP,E-TYPE

16008-010

$8.95

In stock

11

JET NEEDLE 4EJ3

16009-040

Out of stock

12

$8.53

In stock

13

NEEDLE JET,O-4

16017-085

$34.00

In stock

14

VALVE,THROTTLE

16025-079

$70.73

In stock

15

$11.00

In stock

16

CLAMP

92037-1077

Out of stock

17

$14.02

In stock

17

$15.07

In stock

18

SPRING,STARTER PLUNGER

16013-010

Out of stock

19

PLUNGER,STARTER

16016-018

$27.63

In stock

20

SCREW,THROTTLE STOP

16021-023

Out of stock

21

SPRING,THROTTLE STOP SCREW

16022-005

Out of stock

22

$7.97

In stock

23

SCREW-PILOT AIR

16014-002

Out of stock

24

GASKET,FLOAT CHAMBER

16019-023

Out of stock

25

FLOAT PIN

16032-006

$7.49

In stock

26

FLOAT

16031-026

Out of stock

27

WASHER,MAIN JET

16034-001

$3.57

In stock

28

HOLDER-NEEDLE JET

16065-008

$22.19

In stock

29

RING-O

92055-044

$8.24

In stock

30

JET-PILOT,#30

92064-022

$15.97

In stock

31

$3.10

In stock

32

FLOAT VALVE ASSY

16030-024

Out of stock

33

$1.34

In stock

34

GASKET-BANJO BOLT

16034-005

Out of stock

35

MAIN JET,#A100

92063-1033

$25.14

In stock

35

JET-MAIN,#A95R

92063-1031

$13.63

In stock

35

MAIN JET,#A97.5R

92063-1035

Out of stock

35

MAIN JET,#A102.5

92063-1028

Out of stock

35

MAIN JET,#A105R

92063-1042

$12.79

In stock

36

BOLT-BANJO

92001-097

Out of stock

37

GROMMET,OVERFLOW

16136-009

Out of stock

38

$2.08

In stock

39

KNOB,CARBURETOR

92077-022

$10.25

In stock
