1981 Yamaha IT175 (IT175H) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1981 Yamaha IT175 (IT175H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

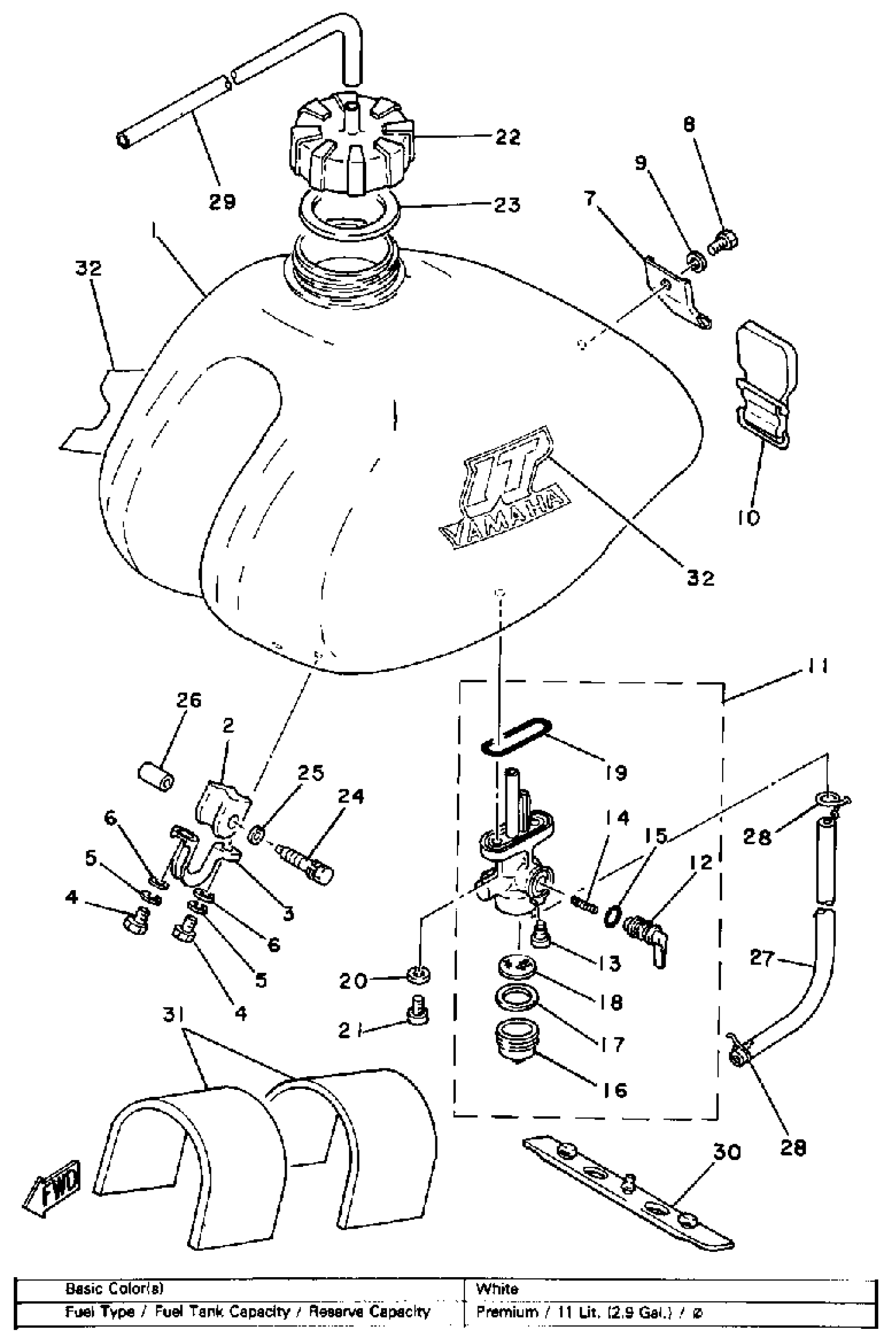

1981 Yamaha IT175 (IT175H) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK

3R6-24110-10-00

1
Out of stock

2

DAMPER, TANK LOCATING 2

1W1-24182-01-00

1

$27.96

In stock

3

HOLDER, DAMPER

1W1-24144-01-00

1
Out of stock

4

BOLT (661)

97013-06012-00

1

$4.71

In stock

5

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

6

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

7

BRACKET, FUEL TNK 2

(3R6-24192-00-00)

1
Out of stock

8

BOLT (661)

97013-06012-00

1

$4.71

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

BAND, TNK FITTING 1

1W1-24173-00-00

1
Out of stock

11

FUEL COCK ASSEMBLY 1

3R9-24500-00-00

1
Out of stock

12

LEVER, COCK

(2W6-24524-00-00)

1
Out of stock

13

. SCREW, LVR FITTING

2N3-24535-00-00

1
Out of stock

14

. SPRING

2W6-24529-00-00

1
Out of stock

15

O-RING

2N3-24528-00-00

—

$2.97

In stock

16

CUP, FILTER

(357-24521-10-00)

1
Out of stock

17

. UNAVAILABLE IN PRICE BOOK

347-24522-10-00

1
Out of stock

18

. NET, FILTER

2W6-24561-00-00

1
Out of stock

19

O-RING

2W6-24512-00-00

—

$6.72

In stock

20

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

21

SCREW 256241430000

90149-06011-00

—

$1.58

In stock

22

. BODY, CAP

1K7-24611-01-00

1
Out of stock

23

GASKET,CAP

3R9-24612-00-00

1
Out of stock

24

BOLT, WITH WASHER

90119-06022-00

1
Out of stock

25

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

26

COLLAR, LEVER 1

36Y-83913-01-00

—

$8.94

In stock

27

HOSE (L370)

90445-112E1-00

—

$20.43

In stock

28

CLIP

90467-100A1-00

—
Out of stock

29

HOSE (L545)

90445-09361-00

1
Out of stock

30

DAMPER, LOCATING 1

3R4-24181-00-00

1
Out of stock

31

DAMPER, LOCATING 3

1W1-24183-00-00

1
Out of stock

32

EMBLEM 1

(3R9-24161-19-00)

1
Out of stock
