1981 Yamaha IT175 (IT175H) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1981 Yamaha IT175 (IT175H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

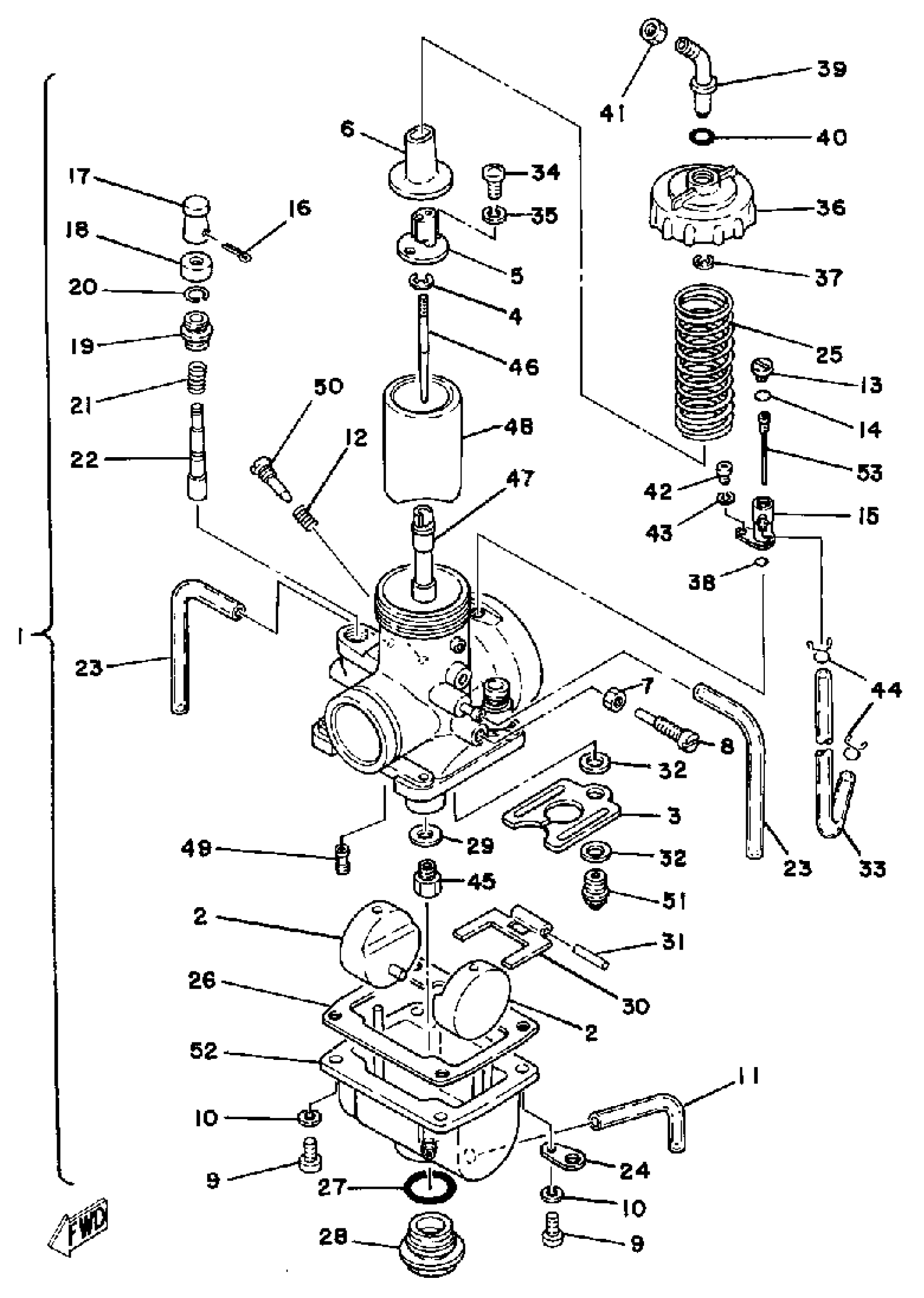

1981 Yamaha IT175 (IT175H) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

3R6-14101-00-00

1
Out of stock

2

. FLOAT

310-14185-00-00

1
Out of stock

3

. PLATE

483-14146-00-00

1
Out of stock

4

CLIP

3FA-14137-00-00

1

$6.80

In stock

5

. CONNECTOR

509-14274-00-00

1
Out of stock

6

. SEAT, SPRING

509-14136-00-00

1
Out of stock

7

NUT, WIRE ADJUSTING

802-14161-00-00

1

$6.65

In stock

8

THROTTLE SCREW SET

40T-14103-00-00

—

$15.58

In stock

9

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

10

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

11

PIPE, OVER FLOW

2J2-14196-00-00

1

$30.20

In stock

12

SPRING, AIR ADJUSTING

127-14134-00-00

1

$6.37

In stock

13

. PLUG, SCREW

3G2-14115-00-00

1
Out of stock

14

O-RING

36Y-14147-00-00

1
Out of stock

15

. HOLDER, NOZZLE

1X2-14244-00-00

1
Out of stock

16

PIN, COTTER

91490-16020-00

1

$6.23

In stock

17

. HOLDER

737-14261-00-00

1
Out of stock

18

. COVER, PLUNGER CAP

637-14173-00-00

1
Out of stock

19

CAP, PLUNGER

152-14174-00-00

—

$28.48

In stock

20

CLIP, PLUNGER

353-14138-00-00

—

$5.23

In stock

21

SPRING, PLUNGER

132-14135-00-00

—

$4.57

In stock

22

. PLUNGER, STARTER

737-14171-01-00

1
Out of stock

23

HOSE

89A-14987-00-00

—

$12.62

In stock

24

. PLATE

313-14146-00-00

1
Out of stock

25

. SPRING, THROTTLE VALVE

363-14131-00-00

1
Out of stock

26

GASKET, FLOAT CHAMBER

483-14184-00-00

—

$17.72

In stock

27

O-RING

2K6-14147-00-00

—

$11.23

In stock

28

. PLUG, SCREW

2K6-14115-00-00

1
Out of stock

29

WASHER, MAIN JET

(537-14153-00-00)

1
Out of stock

30

. ARM, FLOAT

310-14187-00-00

1
Out of stock

31

PIN, FLOAT

537-14186-00-00

—
Out of stock

32

WASHER,VALVE SEAT

239-14195-00-00

—

$11.47

In stock

33

. HOSE

3V3-14987-00-00

1

$23.62

In stock

34

SCREW, PAN HEAD (J10)

98580-03008-00

—

$2.23

In stock

35

WASHER, SPRING

92990-03100-00

—

$6.17

In stock

36

. TOP, MIXING CHAMBER

3R3-14158-00-00

1
Out of stock

37

CLIP

363-14137-00-00

—

$9.95

In stock

38

O-RING

214-14147-00-00

—
Out of stock

39

. CBLE AJST SCRW SETSCREW SET

24X-14106-00-00

1
Out of stock

40

O-RING

8F2-14147-00-00

—
Out of stock

41

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

42

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

43

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

44

CLIP, PIPE

8A7-14139-00-00

—

$6.80

In stock

45

JET, MAIN #200

137-14143-40-A1

—
Out of stock

45

JET, MAIN #210

137-14143-42-A1

—

$10.62

In stock

45

JET, MAIN #220

137-14143-44-A1

—
Out of stock

46

. NEEDLE (6F21-3)

239-14116-21-00

1
Out of stock

47

. NOZZLE, MAIN P-8

239-14141-48-00

1
Out of stock

48

. VALVE, THROTTLE 1

3R6-14112-20-00

1
Out of stock

49

. JET, PILOT #60

193-14142-60-00

1
Out of stock

50

AIR SCREW SET

23X-14104-00-00

—

$8.52

In stock

51

NEEDLE VALVE SET

24X-14107-33-00

—

$44.94

In stock

52

BODY, FLOAT CHMBR 1

(3R6-14181-16-00)

1
Out of stock

53

JET,MAIN #82.5

3G2-1423A-67-00

—

$9.97

In stock
