1977 Yamaha IT175 (IT175D) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1977 Yamaha IT175 (IT175D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

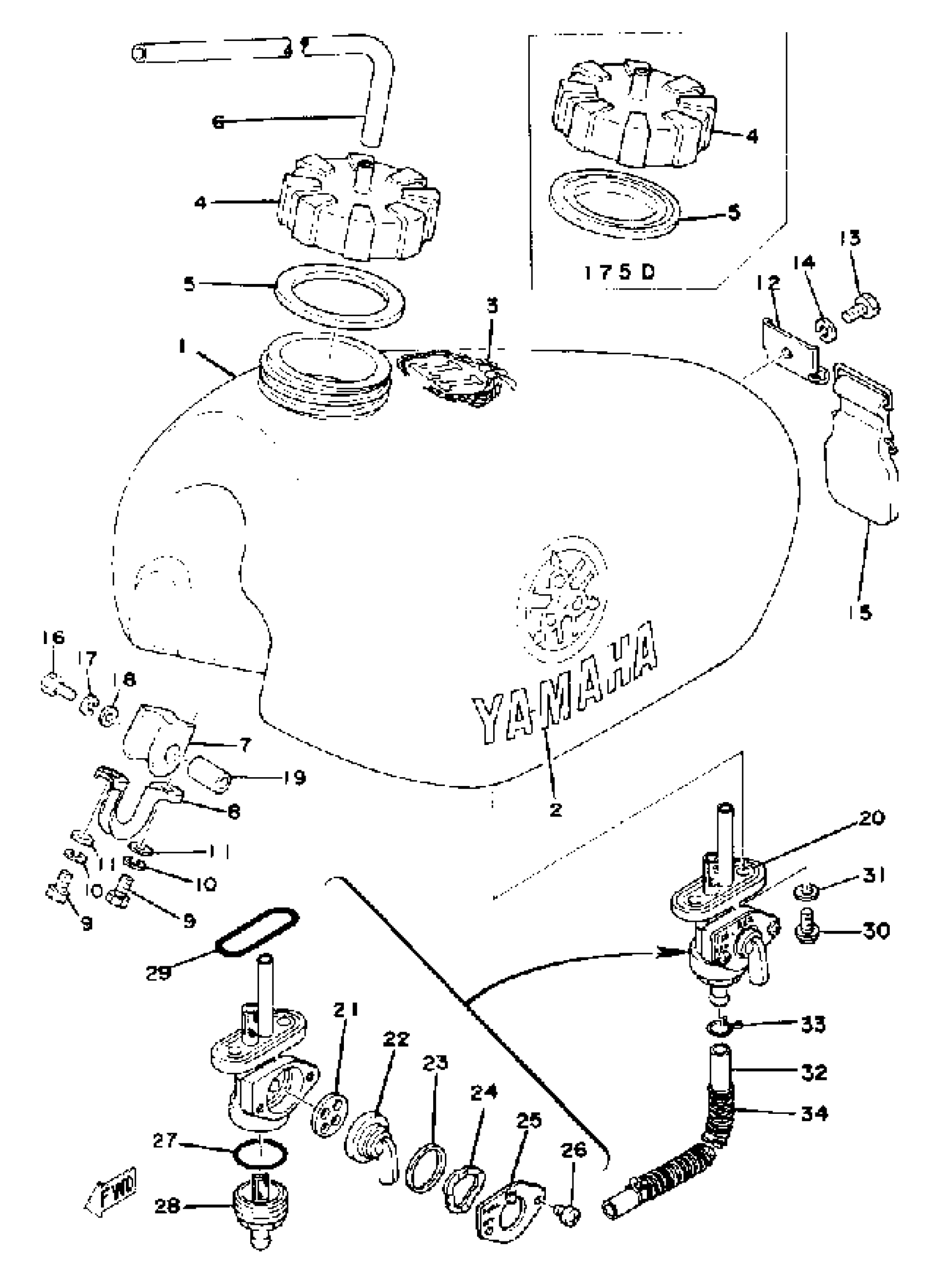

1977 Yamaha IT175 (IT175D) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK

(1W2-24110-00-00)

1
Out of stock

2

EMBLEM 1

(1W2-24161-00-00)

1
Out of stock

2

EMBLEM 1

(1W2-24161-01-00)

1
Out of stock

3

EMBLEM 2

(1W2-24162-00-00)

1
Out of stock

4

. BODY, CAP

1K7-24611-01-00

1
Out of stock

4

GASKET,CAP

3R9-24612-00-00

1
Out of stock

4

BODY FUEL TANK CAP (1K7-24611-00)

99999-00973-00

1
Out of stock

5

GASKET, CAP

1K7-24612-01-00

1
Out of stock

5

GASKET,CAP

3R9-24612-00-00

1
Out of stock

6

HOSE (L545)

90445-09361-00

1
Out of stock

7

DAMPER, TANK LOCATING 2

1W1-24182-01-00

1

$27.96

In stock

8

HOLDER, DAMPER

1W1-24144-01-00

1
Out of stock

9

BOLT (661)

97013-06012-00

1

$4.71

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

12

BRACKET, FUEL TNK 2

1W1-24192-00-00

1
Out of stock

13

BOLT (661)

97013-06012-00

1

$4.71

In stock

14

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

15

BAND, TNK FITTING 1

1W1-24173-00-00

1
Out of stock

16

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

19

COLLAR, LEVER 1

36Y-83913-01-00

—

$8.94

In stock

20

FUEL COCK ASSY

498-24500-01-00

—

$110.08

In stock

21

VALVE, COCK

498-24523-00-00

—

$38.80

In stock

22

. LEVER, COCK

498-24524-01-00

1
Out of stock

23

GASKET

(498-24528-00-00)

1
Out of stock

24

WASHER WAVE 137245180000

90206-18025-00

—

$8.49

In stock

25

. PLATE, LEVER FITTING

498-24525-00-00

1
Out of stock

26

SCREW, LEVER FITTING

214-24535-00-00

—

$6.35

In stock

27

GASKET, FILTER

498-24522-00-00

—

$33.15

In stock

28

CUP, FILTER

(498-24521-00-00)

1
Out of stock

29

GASKET, BODY

214-24512-00-00

—

$26.20

In stock

30

SCREW 256241430000

90149-06011-00

—

$1.58

In stock

31

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

32

HOSE (L370)

90445-112E1-00

—

$20.43

In stock

33

CLIP

90467-100A1-00

—
Out of stock

34

SPRING, COMPRESSION(3JK)

90501-101J5-00

—
Out of stock
