2009 Suzuki GZ250 Gear Shifting Diagram

← All diagrams

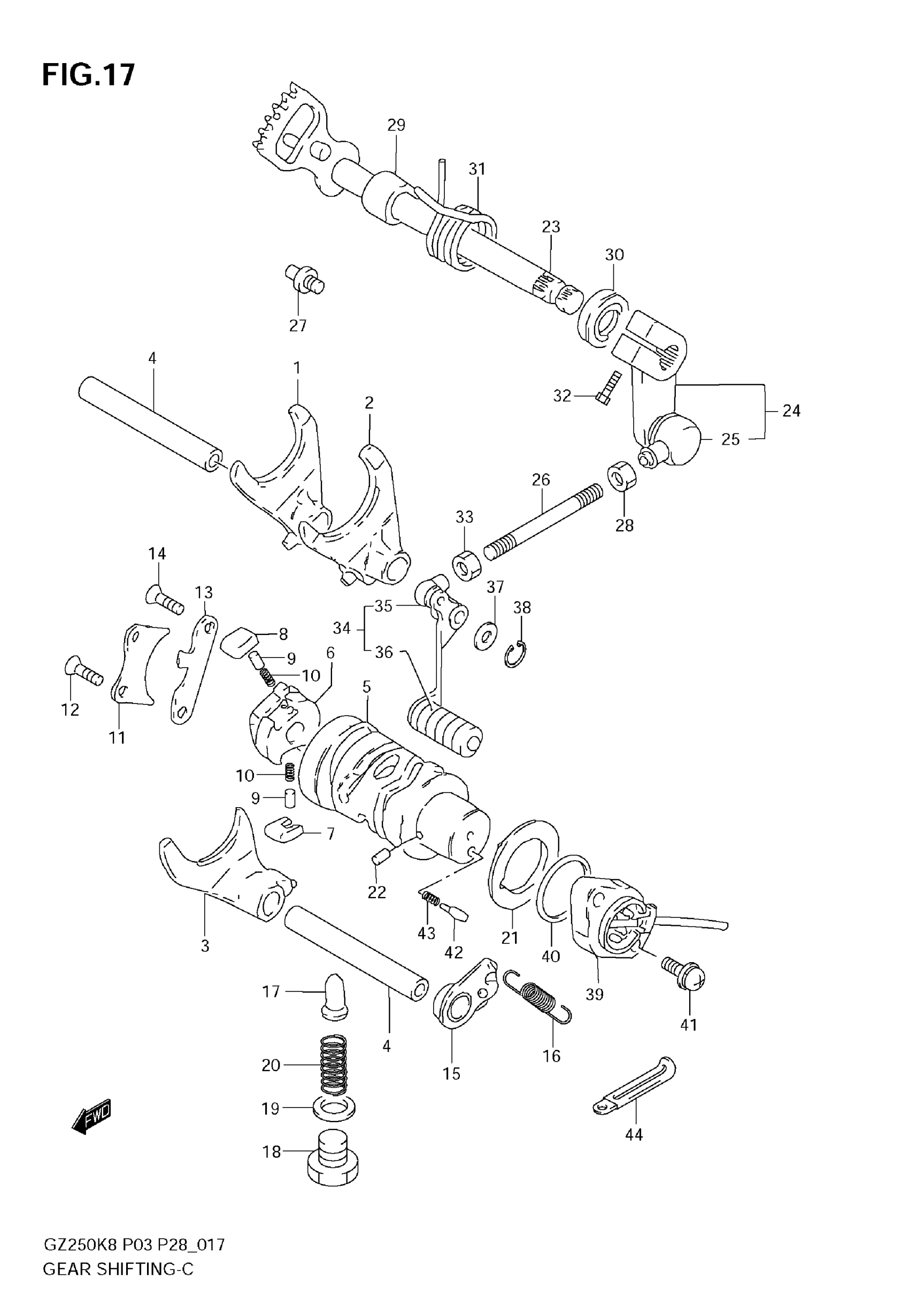

Find the part on the Gear Shifting diagram for your 2009 Suzuki GZ250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2009 Suzuki GZ250 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-32402

1
Out of stock

2

FORK, GEAR SHIFT NO.2

25221-32403

1
Out of stock

3

FORK, GEAR SHIFT NO.3

25231-13F00

1
Out of stock

4

SHAFT, GEAR SHIFT FORK

25411-14331

2
Out of stock

5

CAM, GEAR SHIFT

25310-13F10

1
Out of stock

6

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

7

PAWL, GEAR SHIFT NO.1

25323-34201

1
Out of stock

8

PAWL, GEAR SHIFT NO.2

25324-34201

1
Out of stock

9

ROLLER (5X8)

09261-05003

2
Out of stock

10

SPRING

09440-04003

2
Out of stock

11

LIFTER, GEAR SHIFT POLE

25331-38201

1
Out of stock

12

SCREW

02122-0612A

2
Out of stock

13

GUIDE, GEAR SHIFT CAM

25341-38200

1
Out of stock

14

SCREW

02122-0612A

2
Out of stock

15

STOPPER, GEAR SHIFT CAM

25350-34000

1
Out of stock

16

SPRING

09443-08026

1
Out of stock

17

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

1
Out of stock

18

PLUG

09247-14026

1

$3.63

In stock

19

GASKET (13.8X18.8X0.4)

09168-14002

1
Out of stock

20

SPRING

09440-11026

1
Out of stock

21

PLATE, GEAR SHIFT CAM STOPPER

25381-13F00

1
Out of stock

22

PIN

04221-04069

1
Out of stock

23

SHAFT, GEAR SHIFT

25510-38200

1
Out of stock

24

ARM,GEAR SHIFT | Includes Item(s) 25 This part replaces 25520-22A00.

25520-22A01

1
Out of stock

25

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

26

ROD, GEAR SHIFT LINK

25525-13F00

1
Out of stock

27

STOPPER, RETURN SPRING

25671-01011

1
Out of stock

28

NUT

09140-06025

1
Out of stock

29

SPACER (12X20X15.3)

09180-12068

1
Out of stock

30

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

1
Out of stock

31

SPRING

09444-26004

1
Out of stock

32

BOLT

01500-0620B

1
Out of stock

33

.NUT

08310-00067

1
Out of stock

34

LEVER ASSY,GEAR | Includes Item(s) 35 - 36 This part replaces 25600-13F00.

25600-13F01

1
Out of stock

35

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

36

RUBBER, GEAR SHIFT PEDAL

25652-20C00

1
Out of stock

37

WASHER (12.5X20X1)

09160-12011

1
Out of stock

38

CIRCLIP

08331-3112A

1
Out of stock

39

BASE ASSY, TERMINAL

37720-47D00

1
Out of stock

40

O RING (D:2.4, ID:26.2)

09280-26005

1
Out of stock

41

SCREW

02112-7520A

2

$2.83

In stock

42

CONTACT

09209-05011

1
Out of stock

43

SPRING

09440-04010

1
Out of stock

44

CLAMP (L:45)

09404-06429

1
Out of stock
