2009 Suzuki GZ250 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2009 Suzuki GZ250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

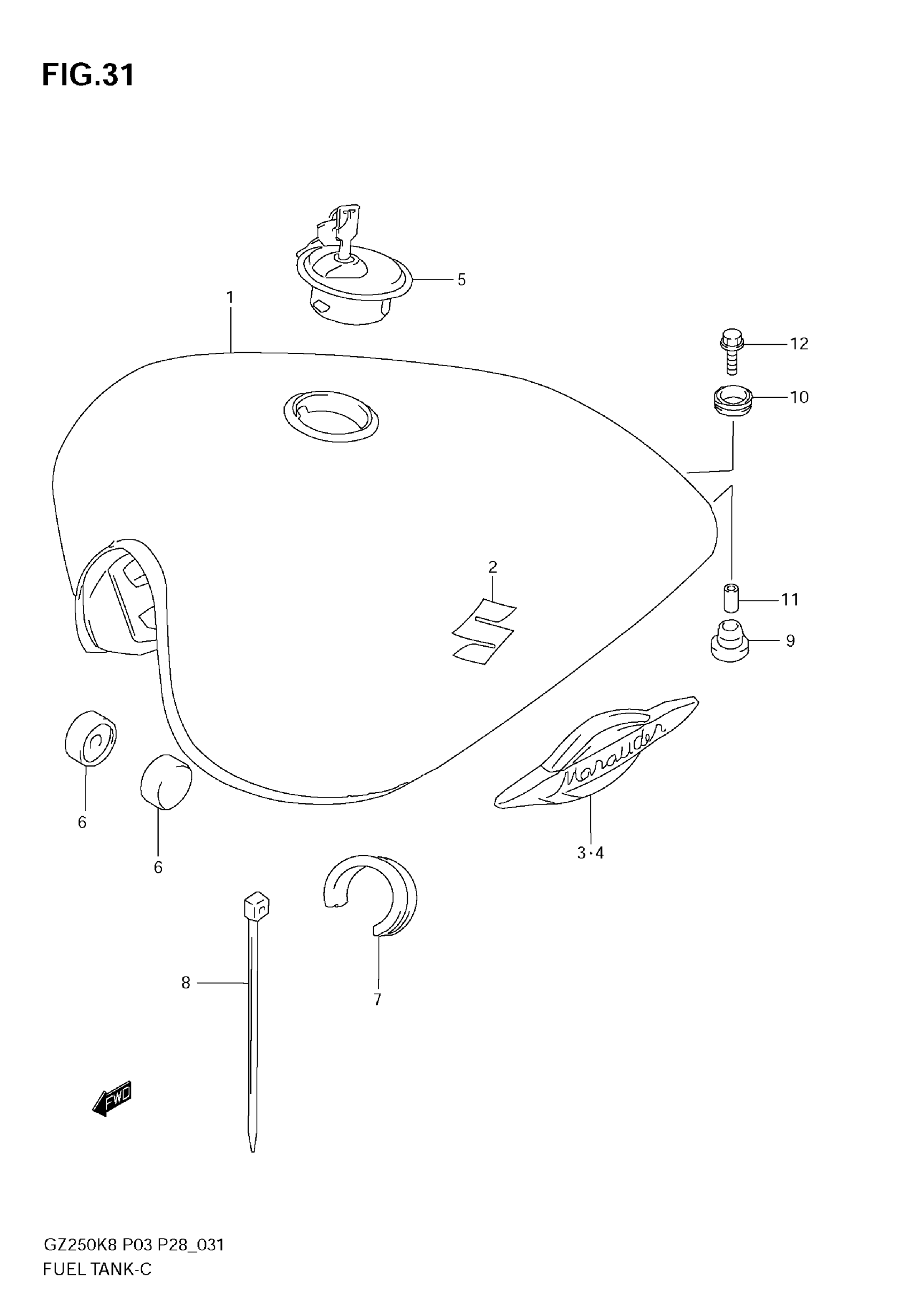

2009 Suzuki GZ250 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK ASSY, FUEL (BLACK) | E3 This part replaces 44100-12FU0-YAY.

44100-12FS0-YAY

1
Out of stock

1

TANK ASSY, FUEL (GRAY) | MODEL K8 E3

44100-12FU0-YHG

1
Out of stock

1

TANK ASSY, FUEL (WHITE) | MODEL K9 E3

44100-12FU0-YC3

1
Out of stock

1

TANK ASSY, FUEL (BLACK) | E28

44100-12FS0-YAY

1
Out of stock

1

TANK ASSY, FUEL (GRAY) | MODEL K8 E28

44100-12FS0-YHG

—
Out of stock

1

TANK ASSY, FUEL (WHITE) | MODEL K9 E28

44100-12FS0-YC3

—
Out of stock

1

TANK ASSY, FUEL (BLACK) | E33

49100-12F00-YAY

1
Out of stock

1

TANK ASSY, FUEL (GRAY) | MODEL K8 E33

49100-12F00-YHG

1
Out of stock

1

TANK ASSY, FUEL (WHITE) | MODEL K9 E33; Includes Item(s) 2

49100-12F00-YC3

1
Out of stock

2

EMBLEM, "S" | E3, E33

68111-18G20

2

$32.20

In stock

3

EMBLEM, FUEL TANK RH | E28

68111C12F00J000

—
Out of stock

4

EMBLEM, FUEL TANK LH | E28

68121C12F00J000

—
Out of stock

6

CUSHION This part replaces 09329-10007.

09329-10026

2
Out of stock

7

1

$14.45

In stock

8

1

$4.50

In stock

9

CUSHION (9X24X18) This part replaces 09320-10020.

09320-10071

2
Out of stock

10

2

$3.51

In stock

11

SPACER (6.5X9X18)

09180-06271

2
Out of stock

12

2

$2.92

In stock
