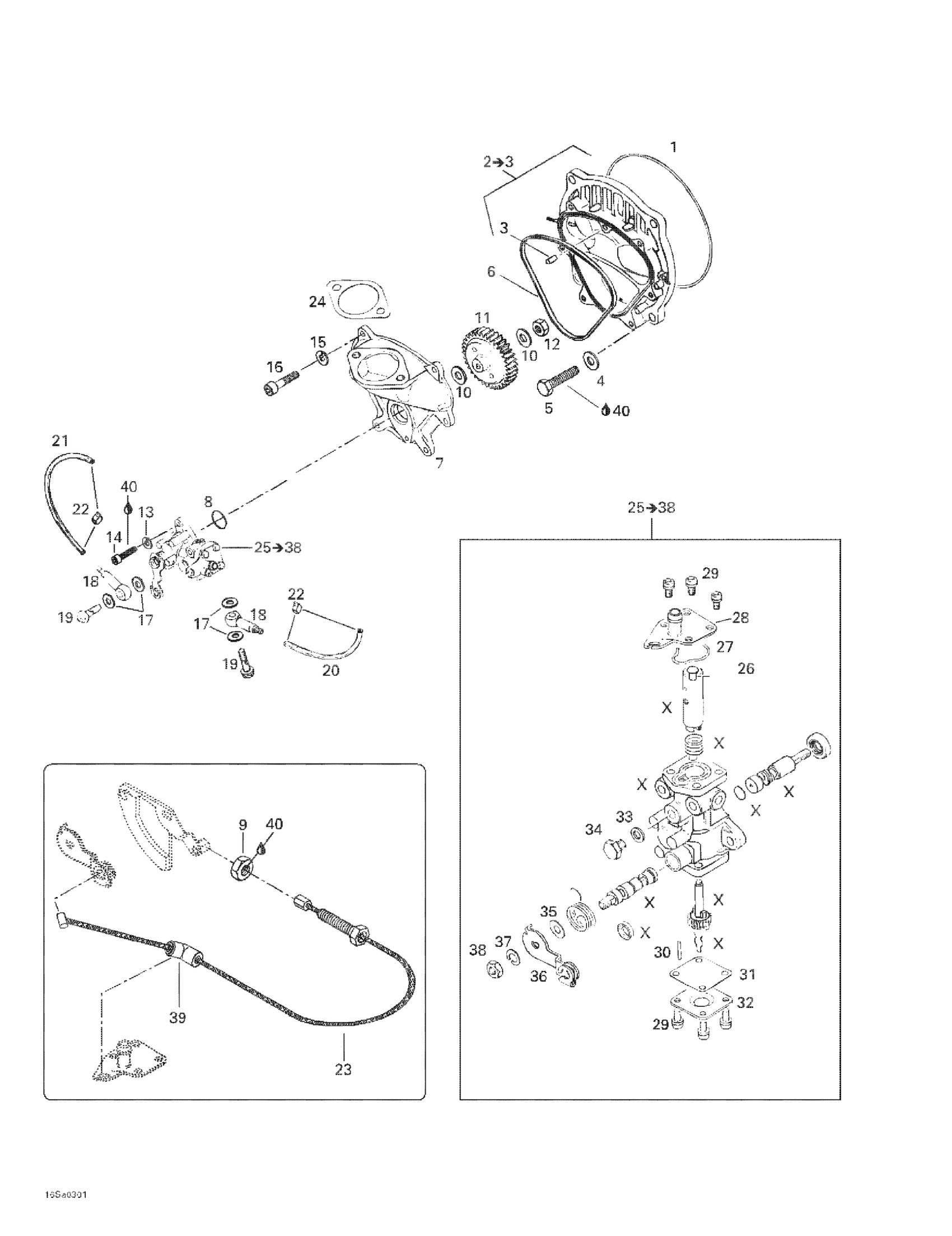

Sea-doo GTI LE, 2003 02- Oil Injection System, Oil Pump, Rotary Valve Diagram

#

Description
Price

1

O-RING - Call your local BRP dealership

293300023

Unavailable

2

Rotary Valve Cover | Includes 2 - 3.

420811252

Unavailable

3

Drive Pin 5 X 10

420929650

$1.68

4

WASHER 8.4 MM - Call your local BRP dealership

420250313

Unavailable

5

Hex. Screw M8 X 20

207182044

$0.74

6

RUBBER RING - Call your local BRP dealership

420850160

Unavailable

7

Oil Pump Flange

420811193

Unavailable

8

O-RING - Call your local BRP dealership

293300018

Unavailable

9

Hex. Nut M6

232160600

$1.15

10

FLAT WASHER - Call your local BRP dealership

420927945

Unavailable

11

Oil Pump Gear 41 Teeth

420935945

Unavailable

12

Elastic Stop Nut M6

232561414

$0.55

13

LOCK WASHER 5 MM - Call your local BRP dealership

420845389

Unavailable

14

SOCKET HEAD SCREW M5 X 16 - Call your local BRP dealership

205051660

Unavailable

15

LOCK WASHER 6 MM - Call your local BRP dealership

420845381

Unavailable

16

Socket Head Screw M6 X 20

205062060

$2.32

17

Sealing Washer

404146600

$2.97

18

Valve Ass’Y

420956010

$17.53

19

Banjo Bolt M6 X 16

404146800

Unavailable

20

Oil Hose 1500Mm Long

219704404

$17.26

21

Oil Hose 1500Mm Long

219704404

$17.26

22

CLAMP 3.5 MM - Call your local BRP dealership

420853843

Unavailable

23

INJECTION CABLE - Call your local BRP dealership

270000540

Unavailable

24

Gasket

204250035

Unavailable

25

OIL PUMP ASS?Y - Call your local BRP dealership | Includes 25 - 38.

420996725

Unavailable

26

RETAINER - Call your local BRP dealership

420256085

Unavailable

27

O-RING - Call your local BRP dealership

293300019

Unavailable

28

PUMP UPPER PLATE - Call your local BRP dealership

420956340

Unavailable

29

SCREW M4 X 8 WITH LOCK WASHER - Call your local BRP dealership

420241975

Unavailable

30

Stop Pin

420929900

Unavailable

31

Gasket

420850200

Unavailable

32

Pump Lower Plate

420956031

Unavailable

33

GASKET - Call your local BRP dealership

420227505

Unavailable

34

HEX. SCREW M6 X 8 - Call your local BRP dealership

420841583

Unavailable

35

Washer 6.2 mm

420227665

Unavailable

36

LEVER CONTROL - Call your local BRP dealership

420848162

Unavailable

37

LOCK WASHER 6 MM - Call your local BRP dealership

420845381

Unavailable

38

Hex. Nut M6

420242623

Unavailable

39

CABLE GUIDE - Call your local BRP dealership

270000187

Unavailable

40

Loctite 243, 10 ml

293800060

$21.49

41

ENGINE GASKET SET - Call your local BRP dealership This part replaces 290886319.

420886319

Unavailable
