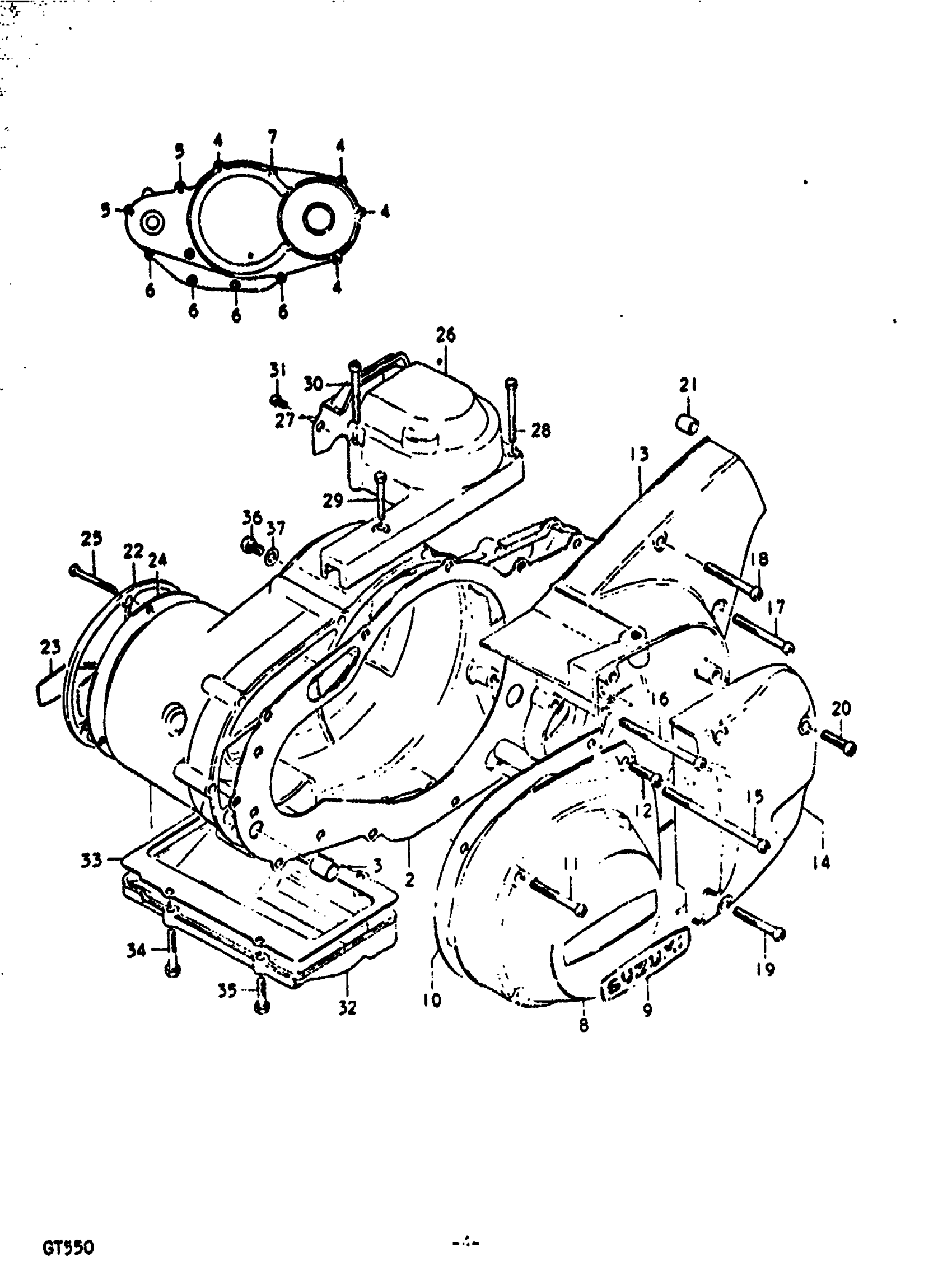

Suzuki GT550 (1972) COVER Diagram
#
1
COVER, CLUTCH | FROM 11340-34000
11340-34600
Unavailable
2
GASKET,CLUTCH C This part replaces 11482-34000.
11482-34001
Unavailable
3
PIN This part replaces 09206-13001.
04211-13189
Unavailable
4
SCREW (6X45) This part replaces 02112-06458.
02112-06457
Unavailable
5
SCREW This part replaces 02112-06258.
02112-06257
Unavailable
6
SCREW This part replaces 02112-06208.
02112-06207
Unavailable
7
SCREW This part replaces 02112-06758.
02112-06757
Unavailable
8
COVER, GENERATOR | Includes Item(s) 9
11300-34820
Unavailable
9
EMBLEM, COVER
68233-34000
Unavailable
10
GASKET, GENERATOR COVER
11483-34000
Unavailable
11
SCREW (6X45) This part replaces 02112-06458.
02112-06457
Unavailable
12
SCREW This part replaces 02112-06208.
02112-06207
Unavailable
13
COVER, ENGINE SPROCKET INNER | TO 11361-34600
11361-34000
Unavailable
14
COVER, ENGINE SPROCKET OUTER | TO 11371-34600
11371-34000
Unavailable
15
SCREW This part replaces 02112-06958.
02112-0695B
Unavailable
16
SCREW This part replaces 02112-06758.
02112-06757
Unavailable
17
6X50 CROSS SCRE This part replaces 02112-06508.
02112-06507
Unavailable
18
SCREW (6X45) This part replaces 02112-06458.
02112-06457
Unavailable
19
SCREW (6X40) This part replaces 02112-06408.
02112-06407
Unavailable
20
SCREW This part replaces 02112-06258.
02112-06257
Unavailable
21
DOWEL PIN
04211-09129
Unavailable
22
CAP, CONTACT BREAKER | FROM 11300-34830; Includes Item(s) 23 This part replaces 11300-34851.
11381-33600
Unavailable
23
EMBLEM, COVER
68233-34000
Unavailable
24
GASKET,CONTACT BVREAKER CAP
11491-33000
Unavailable
25
SCREW This part replaces 02112-05408.
02112-05407
Unavailable
26
COVER, OIL PUMP (1)
11411-34000
Unavailable
27
COVER, OIL PUMP (2)
11412-34000
Unavailable
28
BOLT 5X45 This part replaces 01111-05458.
01550-05457
Unavailable
29
NO DESCRIPTION AVAILABLE This part replaces 01112-05308.
01500-05307
Unavailable
30
SCREW This part replaces 02111-05458.
02112-05457
Unavailable
32
COVER, STARTER MOTOR
11382-34000
Unavailable
33
GASKET, MOTOR COVER
11493-34000
Unavailable
34
NO DESCRIPTION AVAILABLE This part replaces 01112-05308.
01500-05307
Unavailable
35
BOLT This part replaces 01111-05208.
01500-0520B
Unavailable
36
SCREW (6X10) This part replaces 09128-06004.
09128-06044
Unavailable
37
GASKET | 6.2x11x1
09168-06001
Unavailable
