1977 Suzuki GT250 Speedometer - Tachometer (GT250K Diagram

← All diagrams

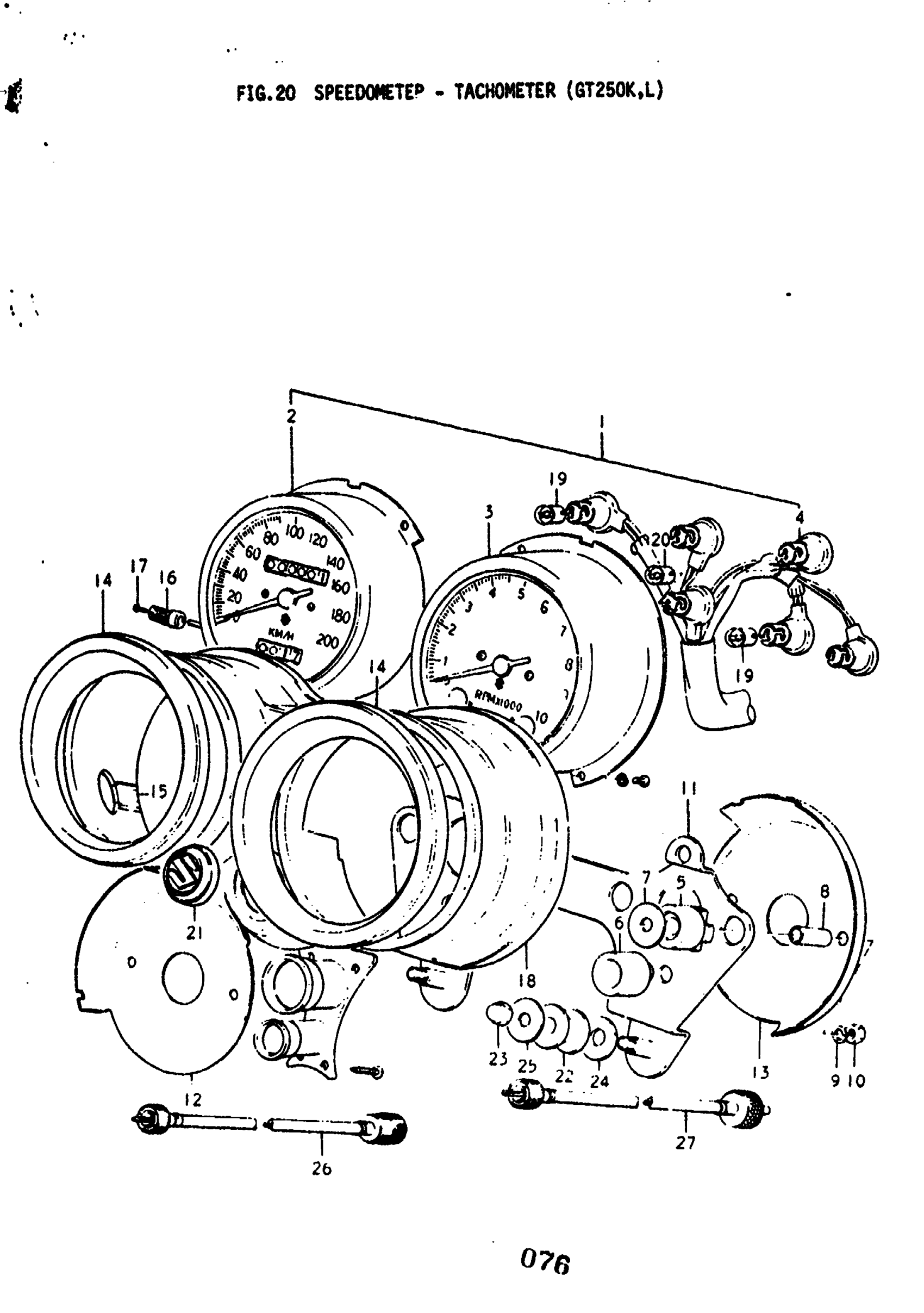

Find the part on the Speedometer - Tachometer (GT250K diagram for your 1977 Suzuki GT250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Suzuki GT250 Speedometer - Tachometer (GT250K Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER / TACHOMETER ASSY | K,L; TO 34100-33612; Includes Item(s) 2 - 20

34000-33611

—
Out of stock

2

NO DESCRIPTION AVAILABLE | K,L This part replaces 34100-33611.

34100-33761

1
Out of stock

3

NO DESCRIPTION AVAILABLE | K,L This part replaces 34200-33601.

34200-33710

1
Out of stock

4

SOCKET (1) | K,L

34170-33600

1
Out of stock

5

CUSHION (2) | K,L

34955-16420

4

$5.00

In stock

6

CUSHION (2) | K,L

34956-33600

2
Out of stock

7

4

$1.90

In stock

8

SPACER | K,L

34972-16420

4
Out of stock

9

LOCK WASHER | K,L This part replaces 08321-21058.

08321-0105A

4
Out of stock

10

4

$1.97

In stock

11

BRACKET | K,L

34950-33600

1
Out of stock

12

UNDER PLATE, SPEEDOMETER | K,L; FROM 34960-33601

34960-33602

1
Out of stock

13

UNDER PLATE, TACHOMETER | K,L; FROM 34961-33601

34961-33602

1
Out of stock

14

COVER | K,L

34190-33601

2
Out of stock

15

CAP, TRIP METER KNOB | K,L

34192-33600

1
Out of stock

16

KNOB, TRIP METER | K,L

34980-33600

1
Out of stock

17

1

$1.78

In stock

18

CASE, METER | K,L; TO 34051-33601

34051-33600

—
Out of stock

19

BULB | K,L; 12V, 3.4W

09471-12001

3

$2.08

In stock

20

BULB | K,L; 12V, 1.7W

09471-12004

1

$2.92

In stock

21

CAP, SPEED WARNER LAMP HOLE | K,L

34995-31600

1
Out of stock

22

2

$3.81

In stock

24

WASHER | K,L This part replaces 08322-21088.

08322-01087

2
Out of stock

27

CABLE ASSY, TACHOMETER | K,L; FROM 34940-18130

34940-18131

1
Out of stock
