2006 Suzuki GSX750FK4 Frame Cover Diagram

← All diagrams

Find the part on the Frame Cover diagram for your 2006 Suzuki GSX750FK4, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

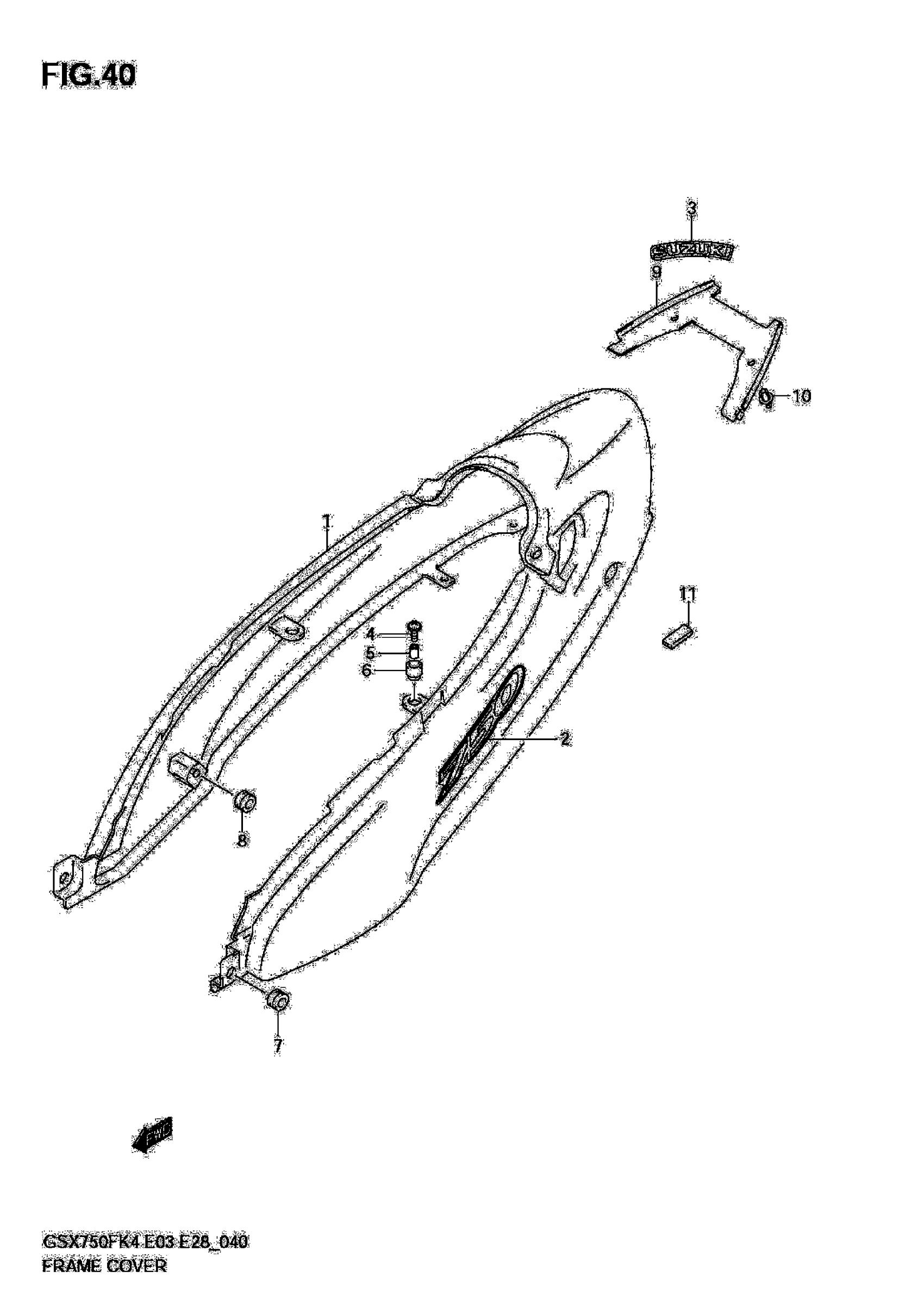

2006 Suzuki GSX750FK4 Frame Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, FRAME (GRAY) | MODEL K4

47110-08F80-ZTX

1
Out of stock

1

COVER, FRAME (BLUE) | MODEL K4

47110-08F80-YBA

1
Out of stock

1

COVER, FRAME (GRAY) | MODEL K5 FOR LA1

47110-08F80-4GX

1
Out of stock

1

COVER, FRAME (BLUE) | MODEL K5 FOR AAW

47110-08F80-YAR

1
Out of stock

1

COVER, FRAME (BLACK) | MODEL K6 FOR CAD

47110-08F80-019

1
Out of stock

1

COVER, FRAME (RED) | MODEL K6 FOR CZU

47110-08F80-YHL

1
Out of stock

2

EMBLEM | MODEL K4 FOR ZTX

68131-08F60-ANC

2
Out of stock

2

EMBLEM | MODEL K4 FOR YBA

68131-08F60-AND

2
Out of stock

2

EMBLEM | MODEL K5 FOR 4GX

68131-08F60-BNJ

2
Out of stock

2

EMBLEM | MODEL K5 FOR YAR

68131-08F60-BNK

2
Out of stock

2

EMBLEM | MODEL K6 FOR 019

68131-08F60-DAB

2
Out of stock

2

EMBLEM | MODEL K6 FOR YHL

68131-08F60-DAC

2
Out of stock

3

EMBLEM,FRAME CO This part replaces 68131-39F00-YD8.

68131-39F01-YD8

1
Out of stock

4

SCREW, UPPER

09136-06105

2
Out of stock

5

SPACER

09180-06286

2
Out of stock

6

CUSHION

09320-10045

2

$3.63

In stock

7

CUSHION, FRONT

09320-08028

2
Out of stock

8

CUSHION, CENTER

09320-08018

2
Out of stock

9

COVER, LOWER

47321-08FA0

1
Out of stock

10

CLIP (BLACK)

09409-08308-5ES

4
Out of stock

11

CUSHION (10X30X2)

44894-24A00

2
Out of stock
