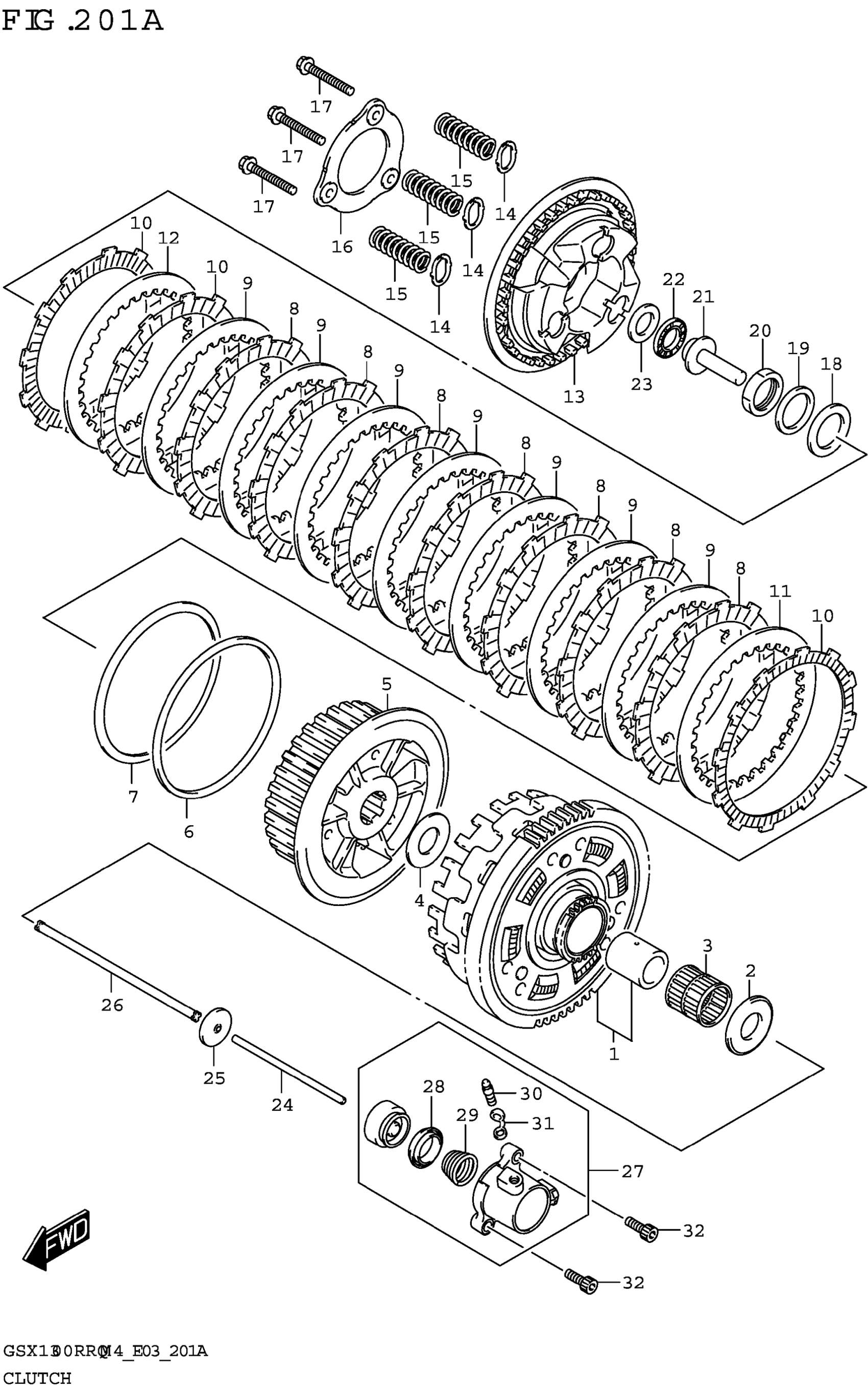

Suzuki GSX1300RRQM4 (2024) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY,PRI DRIVEN (NT:83)

21200-24810

$548.43

2

WASHER (25X54X2.4)

09160-25073

$14.50

3

BEARING (35X40X39.8)

09263-35013

$35.56

4

WASHER,CLUTCH SLEEVE HUB THR

21412-10L00

$12.40

5

.HUB,CLUTCH SLEEVE

21411-31J10

$147.07

6

.SEAT,WAVE WASHER

21471-24F00

$14.26

7

WASHER,CLUTCH PLATE WAVE

21472-06G00

$18.87

8

PLATE,CLUTCH DRIVE NO.1

21441-24F50

$20.19

9

.PLATE,CLUTCH DRIVEN NO.1 (T: | 0)

21451-24F00

$11.59

10

PLATE,CLUTCH DRIVEN NO.1

21451-24F20

$8.03

11

.PLATE,CLUTCH DRIVE NO.2 (T:3 | )

21442-31J00

$24.15

12

.PLATE,CLUTCH DRIVEN NO.2 (T: | 0)

21452-31J00

$14.75

13

.DISC,CLUTCH PRESSURE

21462-31J10

$98.92

14

.SEAT,CLUTCH SPRING

21415-31J00

$15.45

15

SPRING,CLUTCH

21413-10L00

$5.30

16

.PLATE,STOPPER

21414-31J00

$19.43

17

BOLT,CLUTCH SPRING

21482-10L00

$2.98

18

SHIM (25X38X1)

09181-25223

$3.21

19

WASHER (24.2X35X2.7)

09164-24008

$4.60

20

NUT

09159-24010

$13.22

21

PIECE,CLUTCH PUSH

23121-31E00

$23.92

22

BEARING (15X28X2)

09263-15003

$8.29

23

WASHER (15.5X28X1)

09160-15045

$3.89

24

ROD,CLUTCH PUSH,L

23111-10L00

$21.88

25

SEAL,OIL

09283-06013

$13.15

26

ROD,CLUTCH PUSH,R

23110-38B00

$23.19

27

CYLINDER,CLUTCH This part replaces 23160-02F12.

23160-02F21

$111.55

28

.CUP

23163-10F00

$7.22

29

.SPRING

23164-10F00

$5.13

30

.BLEEDER

59121-01A00

$8.73

31

.CAP,BLEEDER

59122-01A00

$4.34

32

BOLT (6X25)

07130-0625A

$2.62
