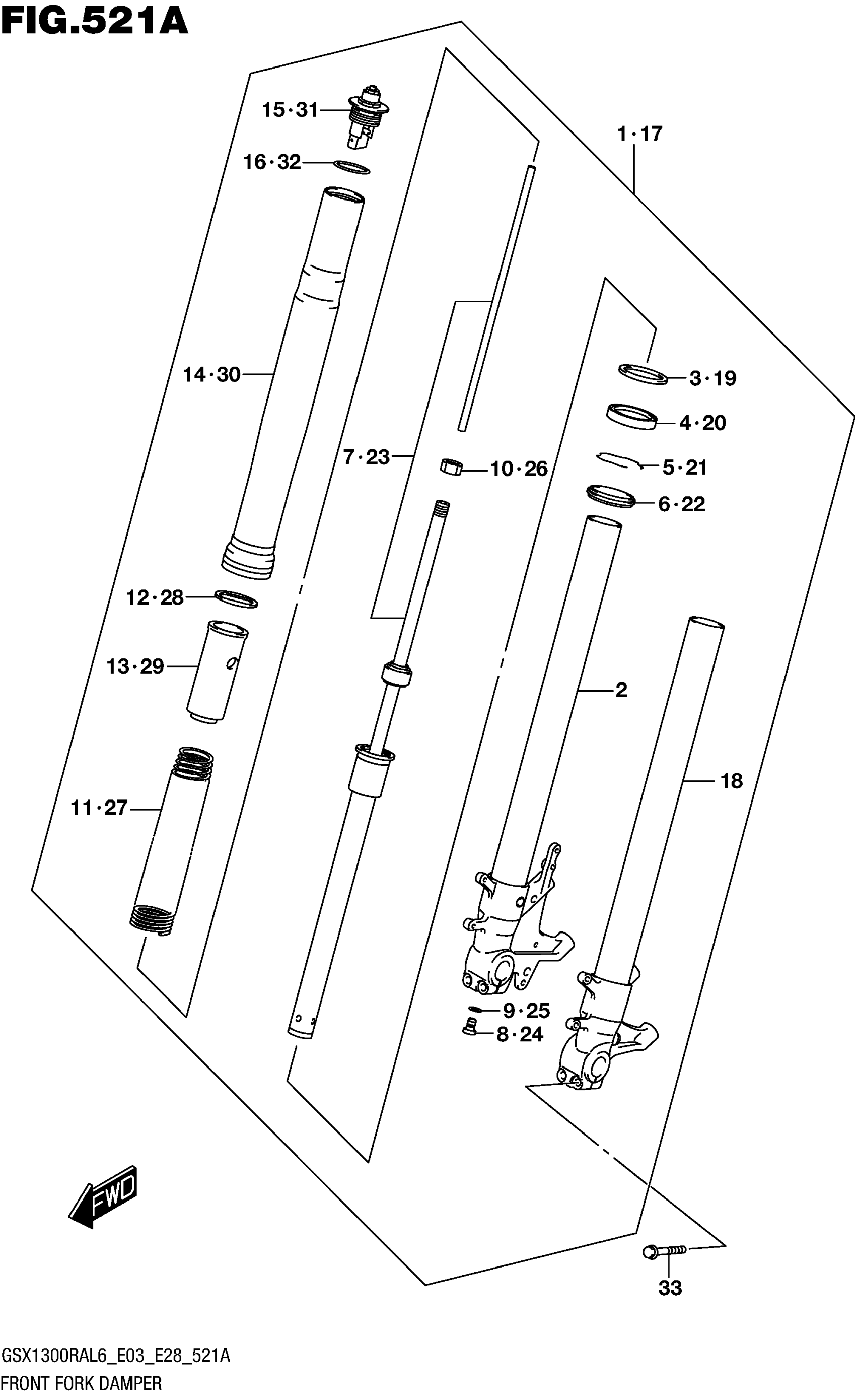

2016 Suzuki GSX1300RAL6 Front Fork Damper Diagram

2016 Suzuki GSX1300RAL6 Front Fork Damper Diagram

#

Description
Price

1

DAMPER ASSY,FRO This part replaces 51103-24F71.

51103-24F72

Unavailable

2

TUBE,INNER,RH This part replaces 51110-24F71.

51110-24F72

Unavailable

3

.WASHER

51158-14200

Unavailable

4

.OIL SEAL

51153-41G00

Unavailable

5

.RING, STOPPER

51156-14200

Unavailable

6

.SEAL, DUST

51173-41G00

Unavailable

7

.CYLINDER

51146-24F50

Unavailable

8

.BOLT

51147-24F50

Unavailable

9

.GASKET

51148-41310

Unavailable

10

.NUT, ROD

51352-13A60

Unavailable

11

.SPRING, FRONT

51171-24F50

Unavailable

12

.GUIDE, SPRING

51158-40F30

Unavailable

13

.SPACER, SPRING

51176-40F30

Unavailable

14

.TUBE, OUTER

51130-24F50

Unavailable

15

.CAP, FRONT FORK

51351-24F50

Unavailable

16

..O RING

62278-14100

Unavailable

17

DAMPER ASSY,FR This part replaces 51104-24F70.

51104-24F71

Unavailable

18

TUBE,INNER,LH This part replaces 51120-24F70.

51120-24F71

Unavailable

19

.WASHER

51158-14200

Unavailable

20

.OIL SEAL

51153-41G00

Unavailable

21

.RING, STOPPER

51156-14200

Unavailable

22

.SEAL, DUST

51173-41G00

Unavailable

23

.CYLINDER

51146-24F50

Unavailable

24

.BOLT

51147-24F50

Unavailable

25

.GASKET

51148-41310

Unavailable

26

.NUT, ROD

51352-13A60

Unavailable

27

.SPRING, FRONT

51171-24F50

Unavailable

28

.GUIDE, SPRING

51158-40F30

Unavailable

29

.SPACER, SPRING

51176-40F30

Unavailable

30

.TUBE, OUTER

51130-24F50

Unavailable

31

.CAP, FRONT FORK

51351-24F50

Unavailable

32

..O RING

62278-14100

Unavailable

33

BOLT

51166-24F60

Unavailable
