2003 Suzuki GSX1300R Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2003 Suzuki GSX1300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

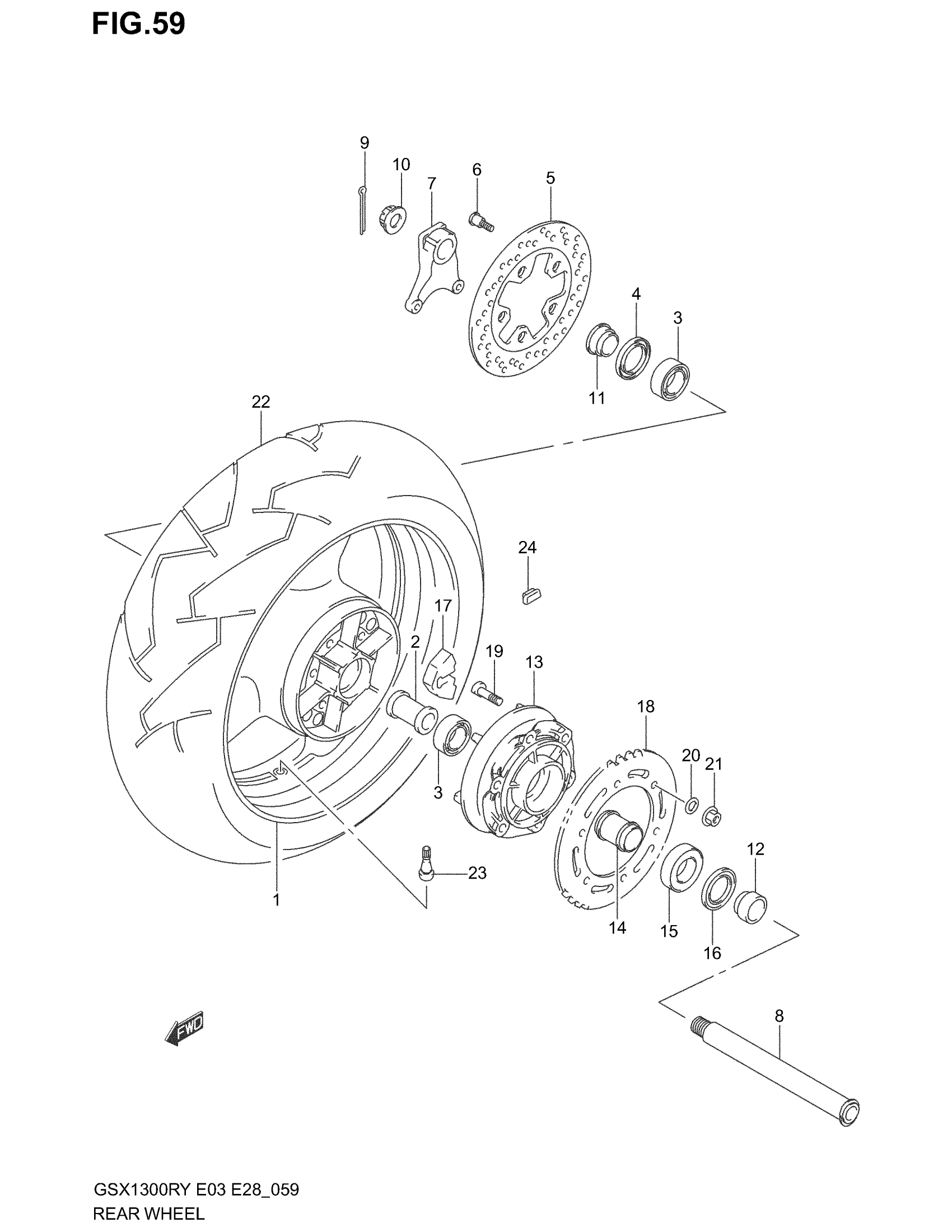

2003 Suzuki GSX1300R Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

NO DESCRIPTION AVAILABLE | GSX1300RX/Y/K1/K2 This part replaces 64111-33E10-35W.

64111-33E11-35W

1
Out of stock

1

WHEEL, REAR (17XMT6.00) (BLACK) | GSX1300RZK2/K3 This part replaces 64111-33E10-019.

64111-33E11-019

1
Out of stock

2

SPACER, HUB BEARING

64731-33E10

1

$75.90

In stock

3

2

$30.70

In stock

4

SEAL, RH (38X58X7)

09285-38001

1

$8.21

In stock

5

DISC, REAR BRAKE

69211-21E00

1

$432.40

In stock

6

5

$4.65

In stock

7

BRACKET, REAR CALIPER

69721-24F00

1
Out of stock

8

AXLE, REAR

64711-33E10

1

$174.43

In stock

9

1

$1.47

In stock

10

NUT

09141-25001

1

$23.29

In stock

11

SPACER, AXLE RH

64741-33E00

1

$25.95

In stock

12

SPACER, AXLE LH

64751-24F00

1

$29.57

In stock

13

DRUM, REAR SPROCKET

64611-33E02

1
Out of stock

14

1

$43.62

In stock

15

BEARING (32X65X17) This part replaces 09262-32007.

09262-32024

1
Out of stock

16

SEAL (39X65X7)

09285-39001

1
Out of stock

17

ABSORBER, HUB SHOCK

64651-31001

6

$11.15

In stock

18

1

$102.15

In stock

19

BOLT (10X38)

09119-10059

6

$3.04

In stock

20

WASHER

08322-01107

6
Out of stock

21

NUT

08319-31107

6

$2.92

In stock

22

TIRE, REAR,190/50 ZR17 (73W) (BRIDGESTONE) | MODEL X This part replaces 65110-24F00.

65110-24F10

1
Out of stock

22

TIRE, REAR,190/50 ZR17 (73W) (BRIDGESTONE) | MODEL Y/K1/K2/K3

65110-24F10

1
Out of stock

23

VALVE ASSY, WHEEL RIM (TR412)

43130-24A00

1
Out of stock

24

BALANCER (10G)

55411-00A00

3

$1.35

In stock
