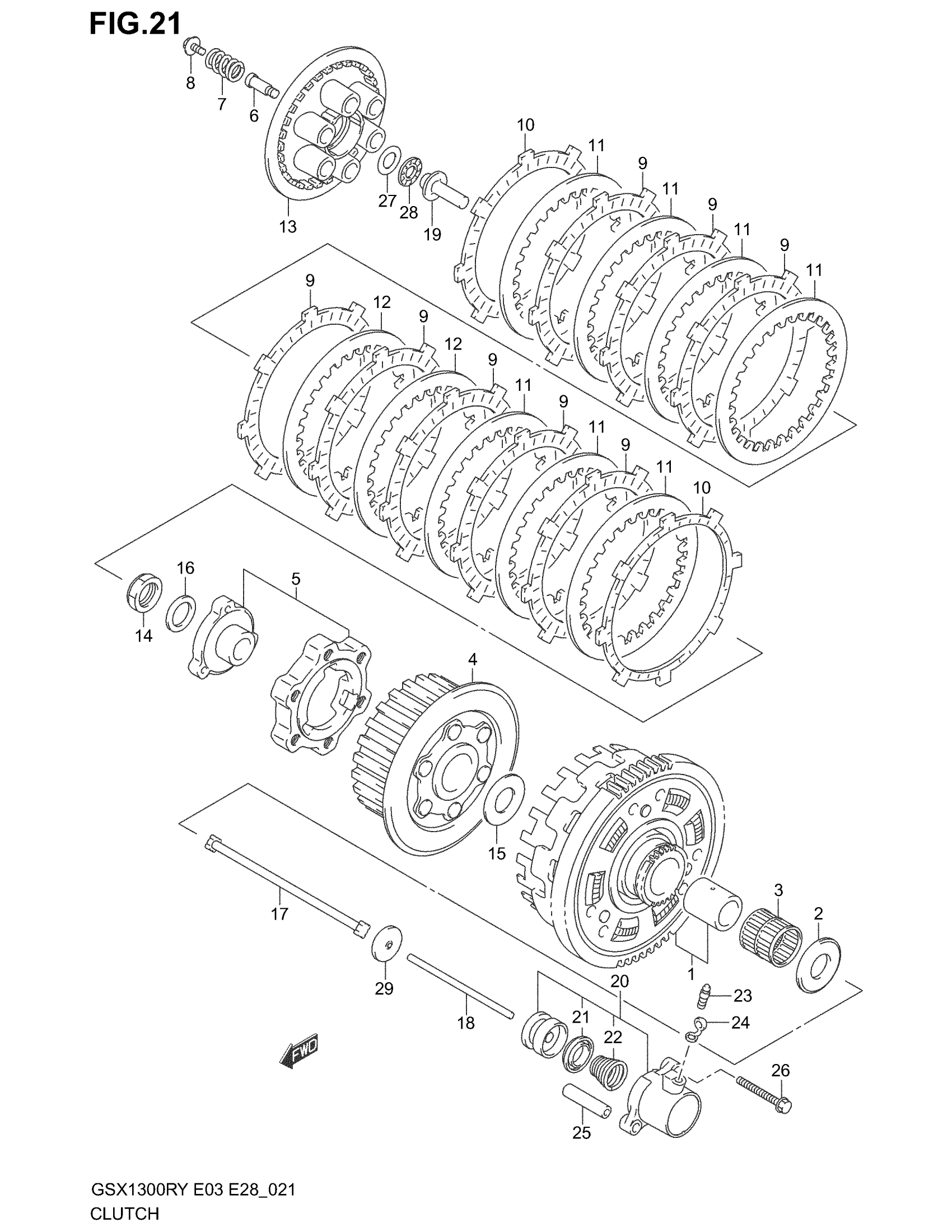

Suzuki GSX1300R (2003) CLUTCH (MODEL X/Y/K1) Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN This part replaces 21200-24830.

21200-24810

$548.43

2

WASHER (25.1X54X2.5) | MODEL X/Y

09160-25071

Unavailable

2

WASHER (25.1X54X2.5) | MODEL K1

09160-25037

$8.85

3

BEARING (35X40X39.8)

09263-35013

$35.56

4

HUB, CLUTCH SLEEVE

21410-24F00

$165.58

5

CAM SET, CLUTCH

21610-02F12

$239.88

6

BOLT, SPRING SUPPORT | MODEL X This part replaces 21481-02F10.

21481-02F12

$7.69

6

BOLT, SPRING SUPPORT | MODEL Y/K1 This part replaces 21481-02F11.

21481-02F12

$7.69

7

SPRING, CLUTCH | MODEL X This part replaces 21413-24F00.

21413-24F10

$6.20

7

SPRING, CLUTCH | MODEL Y/K1

21413-24F10

$6.20

8

BOLT, CLUTCH SPRING | MODEL X This part replaces 21482-02F10.

21482-02F12

$2.92

8

BOLT, CLUTCH SPRING | MODEL Y/K1 This part replaces 21482-02F11.

21482-02F12

$2.92

9

PLATE, CLUTCH DRIVE NO.1

21441-24F00

$22.90

10

PLATE, CLUTCH DRIVE NO.2

21441-24F10

$24.03

11

.PLATE,CLUTCH DRIVEN NO.1 (T:

21451-24F00

$11.59

12

PLATE, CLUTCH DRIVEN NO.2

21451-24F10

$11.59

13

DISK, CLUTCH PRESSURE

21462-24F00

$52.44

14

NUT, CLUTCH SLEEVE HUB

09159-24010

$13.22

15

WASHER (25X50X2.5)

09160-25072

Unavailable

16

WASHER, CLUTCH SLEEVE | 24.2X35X2

09164-24006

$3.76

17

ROD, CLUTCH PUSH RH

23110-24F00

$22.23

18

ROD, CLUTCH PUSH LH

23111-26D00

$15.88

19

PIECE, PUSH This part replaces 23121-31E10.

23121-31E00

$23.92

20

CYLINDER,CLUTCH | Includes Item(s) 21 - 24 This part replaces 23160-08A02.

23160-08A03

$107.34

21

CUP

23163-05A00

$7.54

22

SPRING

23164-05A00

$4.34

23

BLEEDER

59121-01A00

$8.73

24

CAP, BLEEDER

59122-01A00

$4.34

25

PIN, CL RLSE CYL

04211-09129

$1.65

26

BOLT This part replaces 07130-06253.

07130-0625B

$3.04

27

WASHER, CLUTCH PUSH | 15.5X28X1

09160-15045

$3.89

28

BEARING, CLUTCH PUSH | 15X28X2

09263-15003

$8.29

29

SEAL, CLUTCH PUSH | 6X34X5.5

09285-06015

$7.98
