1993 Suzuki GSX1100G Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 1993 Suzuki GSX1100G, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

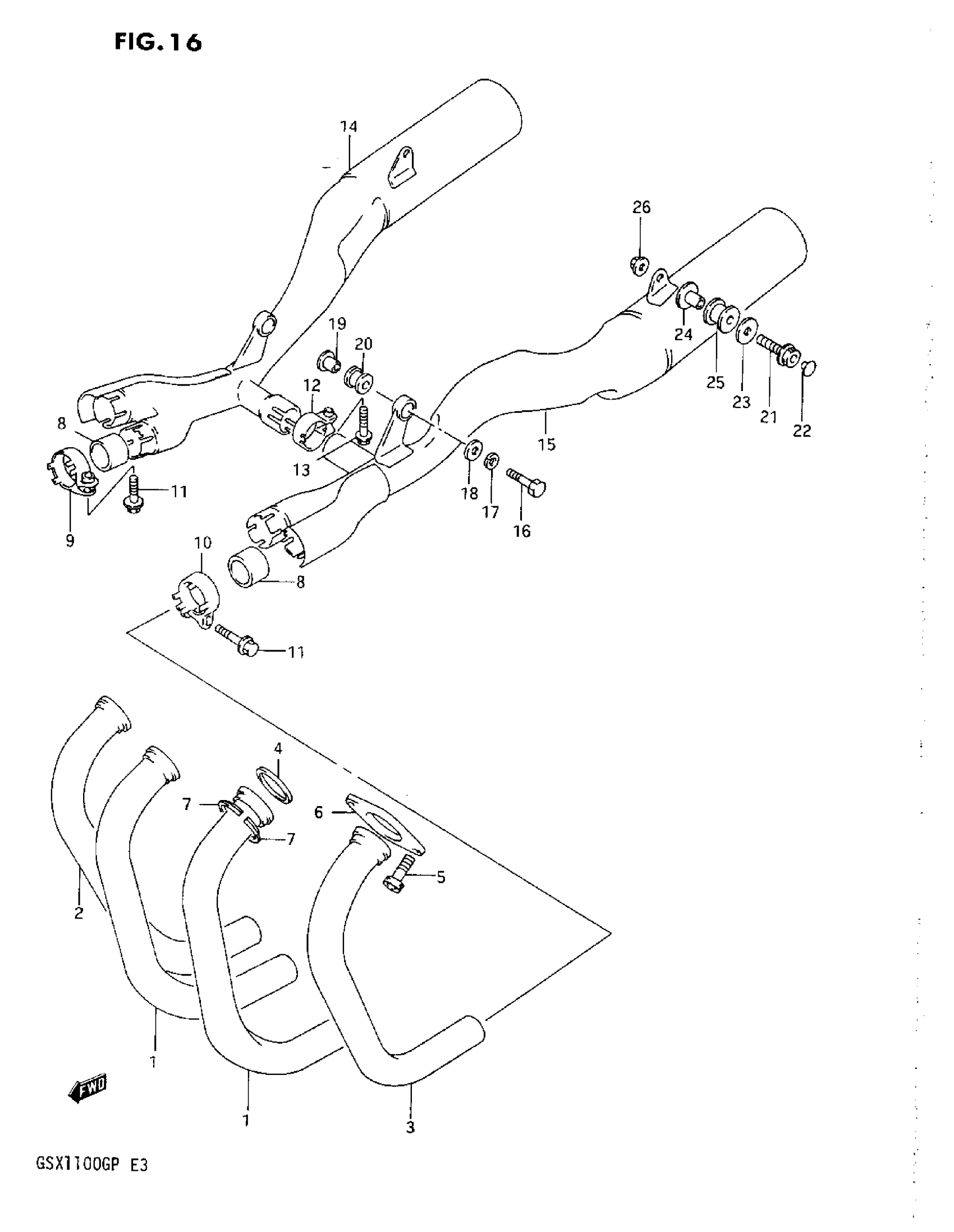

1993 Suzuki GSX1100G Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

NO DESCRIPTION AVAILABLE | MODEL M This part replaces 14170-26D00.

14170-26D02

2
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL N/P This part replaces 14170-26D01.

14170-26D02

2
Out of stock

2

PIPE, EXHAUST, | MODEL M This part replaces 14150-26D00.

14150-26D02

1
Out of stock

2

PIPE, EXHAUST, | MODEL N/P This part replaces 14150-26D01.

14150-26D02

1
Out of stock

3

PIPE, EXHAUST LH | MODEL M This part replaces 14160-26D00.

14160-26D02

1
Out of stock

3

PIPE, EXHAUST LH | MODEL N This part replaces 14160-26D01.

14160-26D02

1
Out of stock

3

PIPE, EXHAUST LH | MODEL P

14160-26D02

1
Out of stock

4

GASKET, EXHAUST PIPE (T:2.5) | MODEL M ->14181-18C00

14181-40C00

4
Out of stock

4

.GASKET,EXHAUST | MODEL N/P

14181-18C00

4
Out of stock

5

BOLT This part replaces 07110-08257.

07130-08257

8
Out of stock

6

CLAMP, EXHAUST PIPE

14182-26D00

4
Out of stock

7

PLATE, EXHAUST PIPE

14155-27A00

8
Out of stock

8

CONNECTOR, MUFFLER

14771-48B01

4
Out of stock

9

CLAMP, MUFFLER CONNECTOR RH | MODEL M This part replaces 14459-26D00.

14459-26D10

2
Out of stock

9

CLAMP, MUFFLER CONNECTOR RH | MODEL N/P

14459-26D10

2
Out of stock

10

CLAMP, MUFFLER CONNECTOR LH | MODEL M This part replaces 14469-26D00.

14469-26D10

2
Out of stock

10

CLAMP, MUFFLER CONNECTOR LH | MODEL N/P

14469-26D10

2
Out of stock

11

BOLT | MODEL M This part replaces 01517-08357.

01550-08357

4
Out of stock

11

BOLT | MODEL N/P This part replaces 01517-08258.

01550-08257

4
Out of stock

12

CLAMP, MUFFLER JOINT

14459-45C00

1
Out of stock

13

BOLT This part replaces 01517-08357.

01550-08357

1
Out of stock

14

NO DESCRIPTION AVAILABLE This part replaces 14305-26D10-H01.

14305-26D02-H01

1
Out of stock

15

NO DESCRIPTION AVAILABLE This part replaces 14306-26D10-H01.

14306-26D02-H01

1
Out of stock

16

BOLT This part replaces 01107-08458.

01500-08453

2
Out of stock

17

2

$1.99

In stock

18

WASHER, EXHAUST SUPPORT This part replaces 09160-08057.

09160-08135

2
Out of stock

19

SPACER

09180-08157

2
Out of stock

20

CUSHION

09320-12057

2
Out of stock

22

CAP This part replaces 09250-06008.

09250-06016

2
Out of stock

23

WASHER, MUFFLER SUPPORT This part replaces 09160-08110.

09160-08503

2
Out of stock

24

SPACER

09180-08156

2
Out of stock

25

CUSHION

09320-12049

2

$10.34

In stock

26

NUT This part replaces 08316-26088.

08316-20087

2
Out of stock
