ALTERNATOR

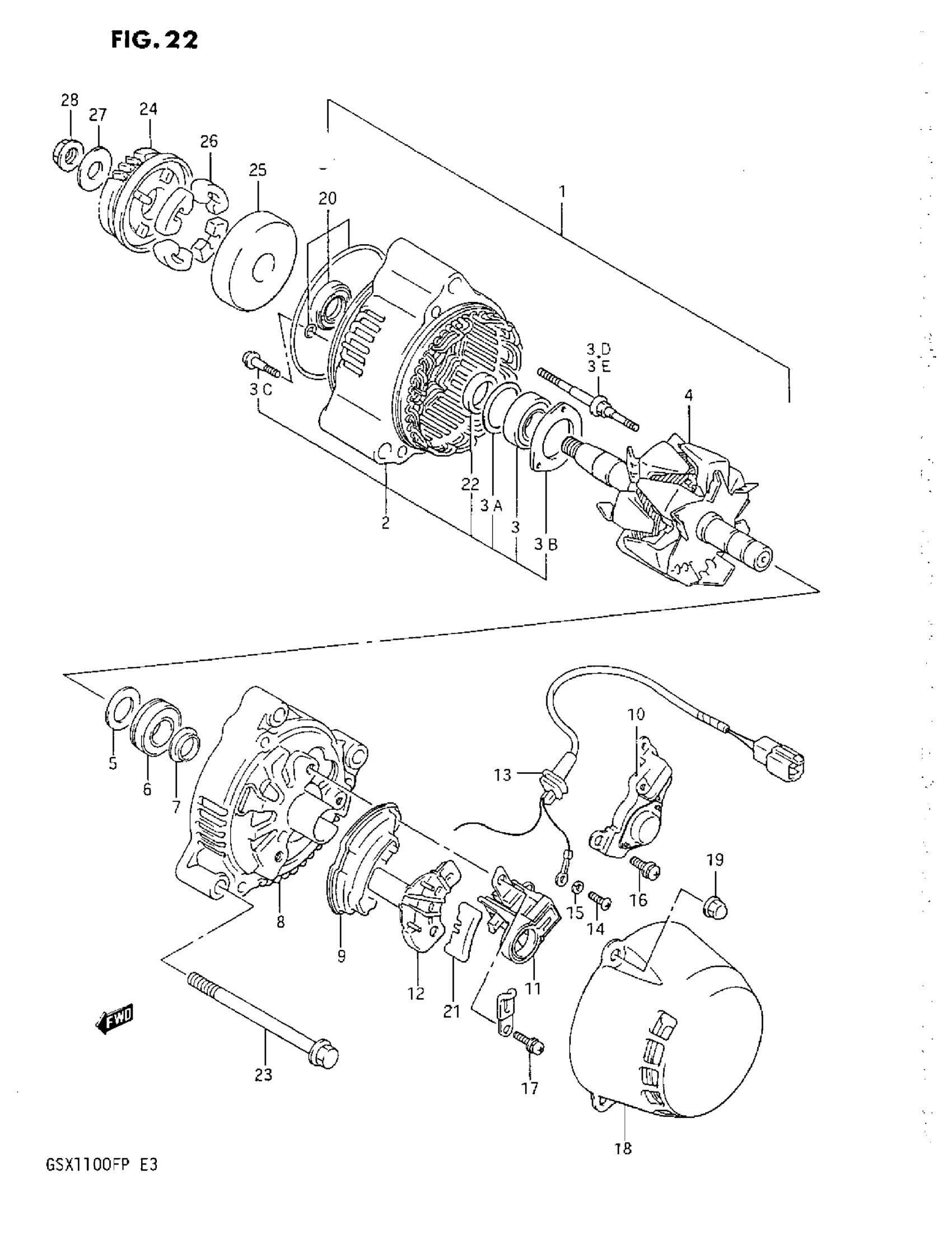

1993 Suzuki GSX1100F Alternator Diagram
#
1
ALTERNATOR ASSY This part replaces 31400-48B03.
31400-17C04
Unavailable
2
FRAME, DRIVE END
31580-48B00
Unavailable
3
BEARING
31612-06B00
Unavailable
3
COVER, BEARING
31613-48B00
Unavailable
3
RETAINER, BEARING
31585-48B00
Unavailable
3
SCREW, BEARING RETAINER
31586-48B00
Unavailable
3
STUD BOLT | MODEL J/K
31587-85250
Unavailable
3
STUD BOLT | MODEL L/M/N/P This part replaces 31587-19C00.
31587-85250
Unavailable
4
ROTOR ASSY This part replaces 31710-48B03.
31710-48B04
Unavailable
5
COVER (1)
31613-82610
Unavailable
6
BEARING
31612-48B00
Unavailable
7
COVER (2)
31613-27A10
Unavailable
8
FRAME, END
31611-48B00
Unavailable
9
HOLDER, RECTIFIER
31621-27A00
Unavailable
10
REGULATOR
32500-27A00
Unavailable
11
HOLDER, BRUSH
31656-48B00
Unavailable
12
COVER, RECTIFIER This part replaces 31687-27A00.
31687-17E00
Unavailable
13
LEAD WIRE
31480-48B00
Unavailable
15
LOCK WASHER This part replaces 08321-21046.
08321-0104A
Unavailable
16
SCREW (5X17 )
31688-27A00
Unavailable
17
SCREW (5X17) This part replaces 31688-06B00.
31688-27A00
Unavailable
18
COVER
31614-48B00
Unavailable
19
NUT | MODEL J/K This part replaces 31692-48B00.
08313-2005A
Unavailable
19
NUT | MODEL L/M/N/P
08316-16055
Unavailable
20
OIL SEAL SET This part replaces 31780-48B00.
31780-27X50
Unavailable
21
COVER, RECTIFIER This part replaces 31514-27A00.
31687-17E00
Unavailable
22
SPACER
31776-06B00
Unavailable
23
BOLT | MODEL J/K This part replaces 01517-08905.
01550-0890B
Unavailable
24
NO DESCRIPTION AVAILABLE This part replaces 22730-06B03.
22730-06B04
Unavailable
25
HOUSING DAMPER This part replaces 22733-27A04.
22733-27A05
Unavailable
26
DAMPER
21231-06B00
Unavailable
27
WASHER
08211-10283
Unavailable
28
NUT This part replaces 08316-26106.
08316-2010B
Unavailable
