2003 Suzuki GSX-R600 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2003 Suzuki GSX-R600, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

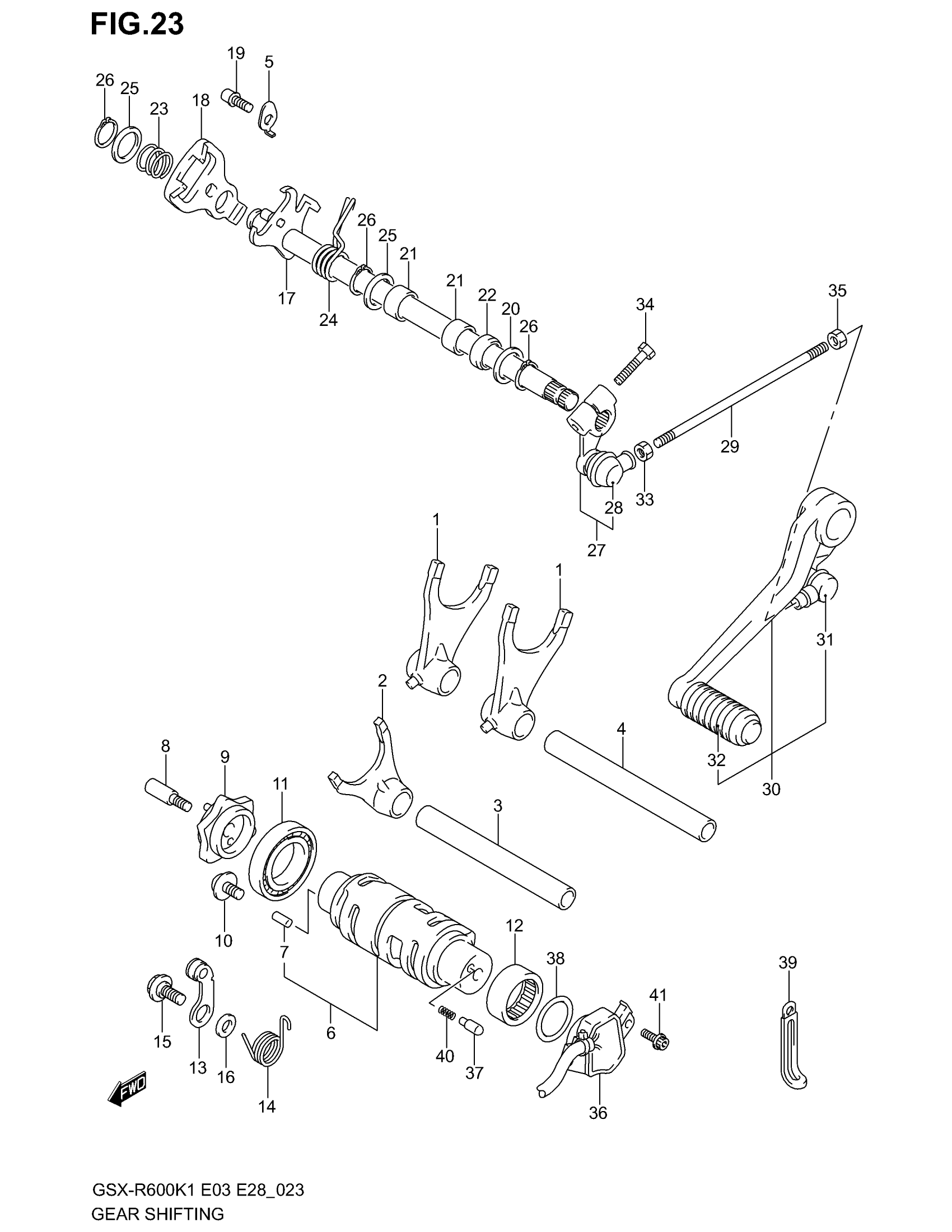

2003 Suzuki GSX-R600 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT,NO.1

25211-35F00

2
Out of stock

2

FORK, GEAR SHIFT,NO.3

25231-35F00

1
Out of stock

3

SHAFT,GEAR SHIFT FORK (L:110)

25411-26D01

1
Out of stock

4

SHAFT, GEAR SHIFT FORK,NO.1

25411-35F00

1
Out of stock

5

RETAINER, GEAR SHIFT FORK

25451-35F00

1
Out of stock

6

CAM,GEAR SHIFT | Includes Item(s) 7

25310-35F00

1
Out of stock

7

PIN (4X13.8)

04221-04089

1
Out of stock

8

BOLT, GEAR SHIFT CAM This part replaces 25312-35F00.

25312-42F01

1
Out of stock

9

PLATE, GEAR SHIFT CAM

25381-13E10

1
Out of stock

10

SCREW, GEAR SHIFT CAM | 6X12

09136-06147

2
Out of stock

11

BEARING, GEAR SHIFT CAM | 25X47X8

09262-25006

1
Out of stock

12

BEARING, GEAR SHIFT | 25X32X12

09263-25018

1
Out of stock

13

STOPPER, SHIFT CAM

25350-35F00

1
Out of stock

14

SPRING,SHIFT

25355-35F01

1
Out of stock

15

BOLT, SHIFT CAM (6X14.3)

09111-06041

1
Out of stock

16

WASHER, CAM STOPPER

08211-06141

1
Out of stock

17

SHAFT, GEAR SHIFT

25510-35F01

1
Out of stock

18

PLATE, GEAR SHIFT CAM

25512-13E11

1
Out of stock

19

STOPPER, GEAR SHIFT ARM

25671-35F00

1
Out of stock

20

WASHER, GEAR SHAFT,LH | 14X29X0.8

09160-14016

1
Out of stock

21

BEARING, GEAR SHAFT | 14X20X12

09263-14027

2
Out of stock

22

SEAL, GEAR SHAFT | 14X22X6

09283-14006

1
Out of stock

23

SPRING, SHIFT RETURN

09440-17009

1
Out of stock

24

SPRING, SHIFT RETURN

09444-20001

1
Out of stock

25

WASHER, GEAR SHAFT,RH | 14X22X1.0

09181-14167

2
Out of stock

26

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

2
Out of stock

27

ARM,GEAR SHIFT | Includes Item(s) 28 This part replaces 25520-24F00.

25520-24F01

1
Out of stock

28

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

29

ROD, GEAR SHIFT LINK

25525-05A10

1
Out of stock

30

LEVER ASSY,GEAR | Includes Item(s) 31 - 32 This part replaces 25600-33E00.

25600-33E01

1
Out of stock

31

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

32

RUBBER, GEAR PEDAL

25652-20C00

1
Out of stock

33

NUT, GEAR SHIFT ROD, LH | MODEL K1/K2

09140-06011

1
Out of stock

33

NUT, GEAR SHIFT ROD, LH | MODEL K3

09140-06025

1
Out of stock

34

BOLT, GEAR SHIFT ARM This part replaces 01500-06253.

01500-0625A

1
Out of stock

35

.NUT

08310-00067

1
Out of stock

36

BASE ASSY, GEAR SHIFT TERM

37730-35F10

1
Out of stock

37

CONTACT, GEAR SHIFT SW

09209-05011

2
Out of stock

38

O RING, GEAR SHIFT | ID:25.7,OD:2.4

09280-26007

1
Out of stock

39

CLAMP This part replaces 09404-06432.

09404-06039

3
Out of stock

40

SPRING, GEAR SHIFT SW

09440-04010

2
Out of stock

41

BOLT, GEAR SHIFT SW This part replaces 07120-05163.

07120-0516B

2
Out of stock
