2023 Suzuki GSX-R1000AM3 Radiator Diagram

← All diagrams

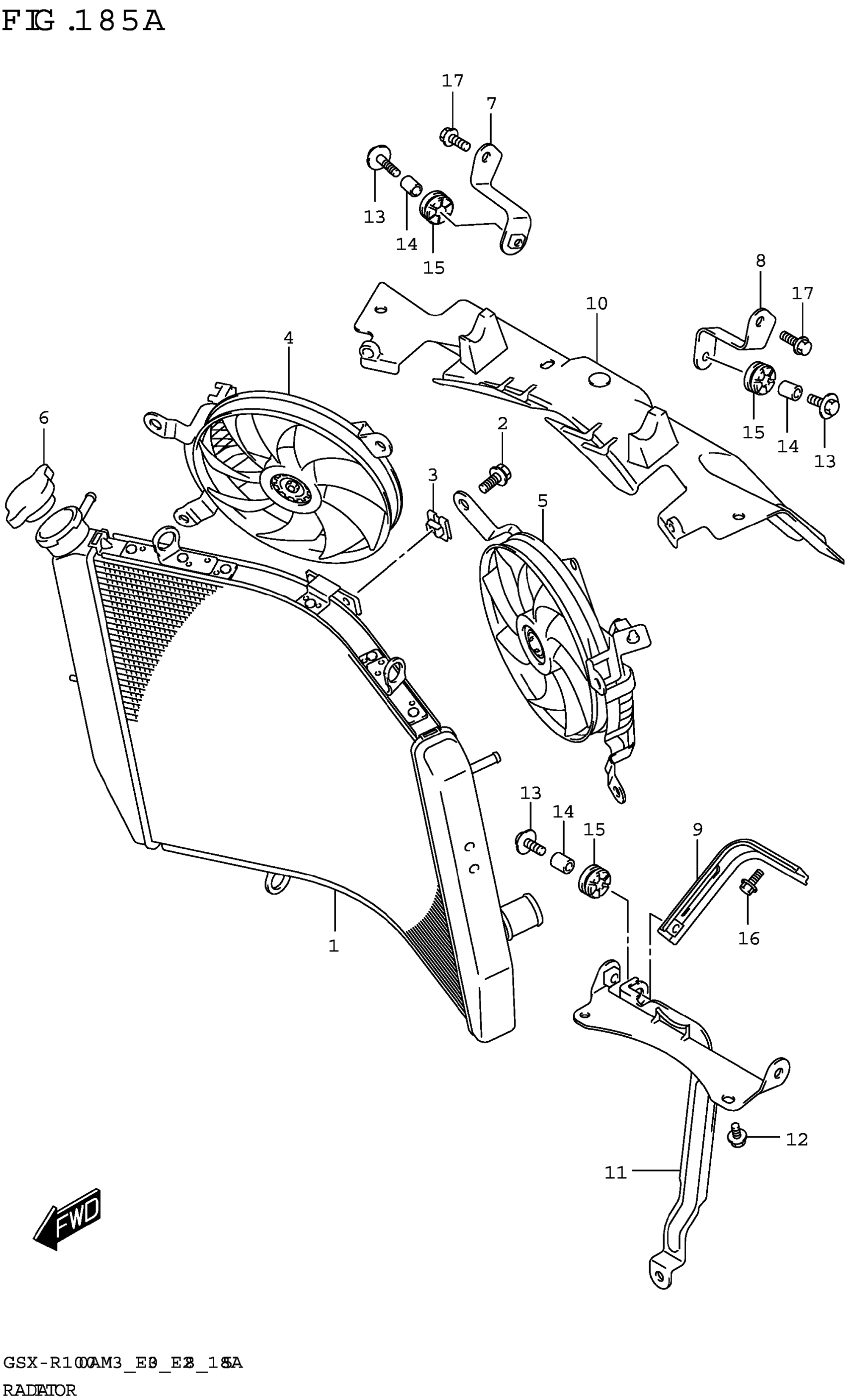

Find the part on the Radiator diagram for your 2023 Suzuki GSX-R1000AM3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2023 Suzuki GSX-R1000AM3 Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RADIATOR ASSY,WATER

17710-17K01

1

$912.27

In stock

2

BOLT, FAN ASSY

17711-08J00

6

$4.85

In stock

3

NUT, FAN ASSY

17712-40F00

2

$4.80

In stock

4

FAN ASSY,RADIATOR,R

17810-17K00

1

$320.27

In stock

5

FAN ASSY,RADIATOR,L

17820-17K00

1

$320.27

In stock

6

CAP,RADIATOR (1.1)

17730-08J00

1

$42.36

In stock

7

1

$11.08

In stock

8

1

$14.33

In stock

9

1

$20.32

In stock

10

SHIELD,RADIATOR HEAT

17771-17K00

1

$49.77

In stock

11

BRACKET,RDTR SUPPORT

17790-17K00

1

$36.18

In stock

12

BOLT (6X10)

09103-06307

2
Out of stock

13

BOLT (6X25)

09118-06097

3
Out of stock

14

SPACER (6.5X10X12)

09180-06290

3
Out of stock

15

CUSHION

09320-10051

3

$3.03

In stock

16

BOLT

01550-0612A

1
Out of stock

17

BOLT

01550-0616A

2
Out of stock
