1993 Suzuki GSF400 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1993 Suzuki GSF400, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

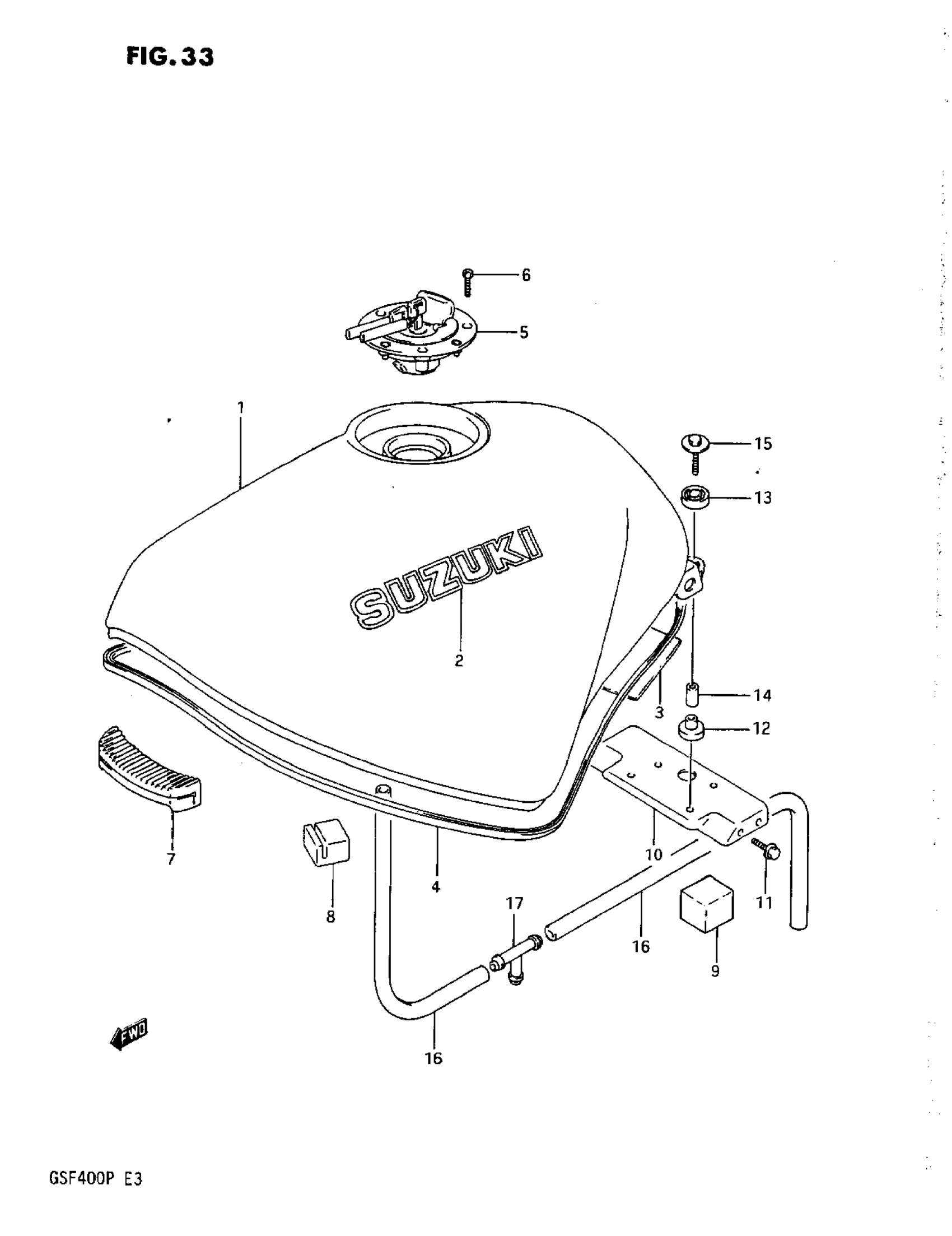

1993 Suzuki GSF400 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

NO DESCRIPTION AVAILABLE This part replaces 44100-10D10-019.

44110-10D00-YD8

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL M This part replaces 44100-10D10-24V.

44110-10D00-YD8

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL M/N This part replaces 44100-10D10-07P.

44110-10D00-YD8

1
Out of stock

1

TANK ASSY, FUEL (RED) | MODEL P

44100-10D10-1TY

1
Out of stock

1

TANK ASSY, FUEL (GREEN) | MODEL N/P

44100-10D10-0WP

1
Out of stock

1

TANK ASSY, FUEL (BLACK) | CALIFORNIA ONLY

44100-10D20-019

1
Out of stock

1

TANK ASSY, FUEL (BLUE) | CALIFORNIA ONLY, MODEL M

44100-10D20-24V

1
Out of stock

1

TANK ASSY, FUEL (RED) | CALIFORNIA ONLY, MODEL M/N

44100-10D20-07P

1
Out of stock

1

TANK ASSY, FUEL (RED) | CALIFORNIA ONLY, MODEL P

44100-10D20-1TY

1
Out of stock

1

TANK ASSY, FUEL (GREEN) | CALIFORNIA ONLY, MODEL N/P

44100-10D20-0WP

1
Out of stock

2

EMBLEM, FUEL TANK (GRAY) | FOR 019, CWP

68111-10D10-17U

2
Out of stock

2

EMBLEM, FUEL TANK (GOLD) | FOR 24V This part replaces 68111-10D10-0FP.

68111-10D10-38Z

2
Out of stock

2

EMBLEM, FUEL TANK (GOLD) | FOR 07P, 1TY

68111-10D10-38Z

2
Out of stock

3

SHEET, LOWER

44281-10D00

1
Out of stock

4

1

$28.00

In stock

5

CAP SET,FUEL TA This part replaces 44200-10831.

44201-01833

1
Out of stock

5

CAP SET, FUEL | CALIFORNIA ONLY This part replaces 44201-01841.

44201-01842

1
Out of stock

6

BOLT (L:20)

09106-05017

4

$2.92

In stock

7

1

$11.36

In stock

8

CUSHION, FUEL TANK SIDE

44545-10D02

2
Out of stock

9

CUSHION, UPPER (40X40X38) This part replaces 44576-10D00.

33652-01D20

1
Out of stock

10

BRACKET, FUEL TANK REAR

44530-10D00

1
Out of stock

11

BOLT, CLAMP This part replaces 01517-06125.

01550-0612A

2
Out of stock

12

CUSHION

09320-10038

2

$2.78

In stock

13

CUSHION

09320-14017

2

$2.50

In stock

14

SPACER This part replaces 09180-06072.

09180-06271

2
Out of stock

15

BOLT (6X30) This part replaces 09116-06078.

09116-06172

2
Out of stock

16

1

$5.45

In stock

16

1

$5.45

In stock

17

3 WAY

09367-08005

1
Out of stock
