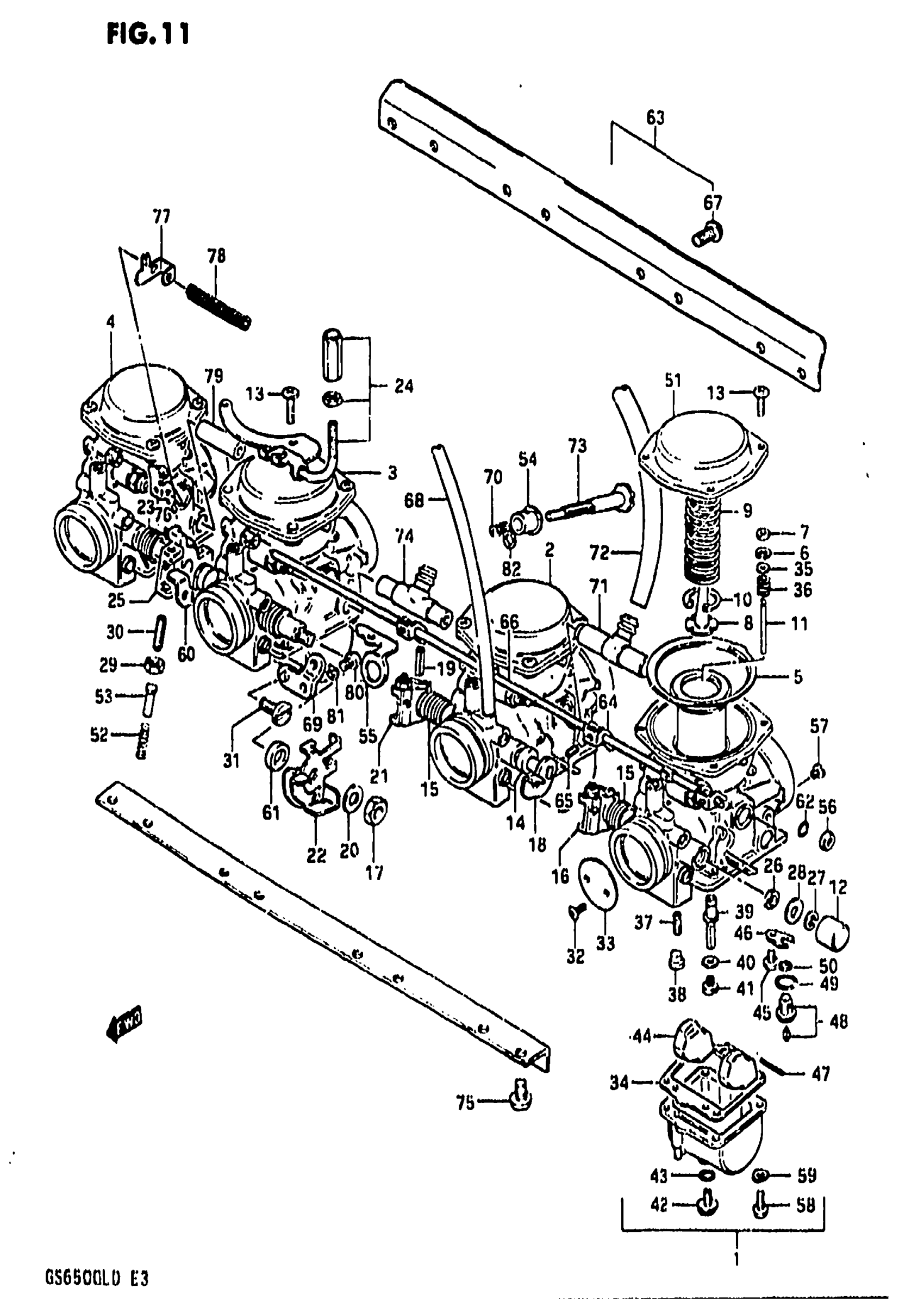

Suzuki GS650GL (1983) CARBURETOR Diagram

#

Description
Price

1

CARBURETOR, LH

13201-34300

Unavailable

2

CARBURETOR, ML

13202-34300

Unavailable

3

CARBURETOR, MR

13203-34300

Unavailable

4

CARBURETOR, RH | Includes Item(s) 5 - 62

13204-34300

Unavailable

5

DIAPHRAGM This part replaces 13500-45110.

13500-45111

Unavailable

6

E RING

13394-31210

Unavailable

7

RING

13387-44030

Unavailable

8

HOLDER, GUIDE

13389-44030

Unavailable

9

SPRING

13503-47070

Unavailable

10

CLIP

13581-44030

Unavailable

11

NEEDLE, JET (5C45)

13383-34200

Unavailable

12

CAP | LH,RH

13578-47070

Unavailable

13

SCREW This part replaces 02112-05168.

02112-05167

Unavailable

14

GASKET | ML,MR

13557-47070

Unavailable

15

SPRING | LH,ML

13573-47070

Unavailable

16

SHAFT | LH

13550-47070

Unavailable

18

SHAFT | ML

13550-47080

Unavailable

19

PIN | LH,ML,RH

13563-47070

Unavailable

20

WASHER | MR

13606-47070

Unavailable

21

LEVER | ML

13553-47070

Unavailable

22

LEVER | MR

13555-47070

Unavailable

23

SPRING | MR,RH

13573-47080

Unavailable

24

BRACKET | MR

13621-47180

Unavailable

25

SHAFT | RH

13550-47090

Unavailable

26

SEAL This part replaces 13556-31210.

13651-51011

Unavailable

27

E RING | LH,RH

13617-44080

Unavailable

28

GASKET | LH,RH

13557-47070

Unavailable

29

NUT | LH,ML,RH

13607-47070

Unavailable

30

SCREW | LH,ML,RH

13605-47080

Unavailable

31

SCREW | MR This part replaces 13605-45410.

13605-73000

Unavailable

32

SCREW, THROTTLE VALUE

13604-44080

Unavailable

33

THROTTLE VALVE (135)

13551-47090

Unavailable

34

GASKET,FLOAT CH This part replaces 13251-44080.

13251-44081-H17

Unavailable

35

WASHER

13382-44030

$3.81

36

SPRING

13388-44030

$9.17

37

JET, PILOT (42.5)

09492-42007

Unavailable

38

PLUG

13357-44080

Unavailable

39

JET, NEEDLE (Y-7)

09494-00319

Unavailable

41

JET, MAIN (110)

09491-22016

Unavailable

42

SCREW

13247-44080

$8.18

43

GASKET

13246-44080

$2.92

44

FLOAT

13250-44080

Unavailable

46

PLATE

13373-11400

$7.22

47

PIN

13254-92311

$2.41

51

COVER

13502-45110

Unavailable

52

SPRING | LH,ML,RH

13268-44010

Unavailable

53

PIN | LH,ML,RH

13575-47070

Unavailable

54

BUSHING | MR

13276-31210

Unavailable

55

BRACKET | MR

13627-44090

Unavailable

56

.CAP, STARTER VALVE

13682-31210

$4.36

57

JET (160)

09493-32002

Unavailable

58

SCREW This part replaces 02112-05168.

02112-05167

Unavailable

59

LOCK WASHER This part replaces 08321-21058.

08321-0105A

Unavailable

60

SHAFT | MR

13550-47100

Unavailable

61

WASHER | MR

13589-47070

Unavailable

63

FLANGE ASSY | Includes Item(s) 64 - 82

13210-47180

Unavailable

64

LEVER

13422-44080

Unavailable

65

SCREW

13605-47070

Unavailable

66

SHAFT

13410-47070

Unavailable

67

SCREW This part replaces 02142-05128.

02142-05127

Unavailable

68

HOSE(4.5X8.5X60 This part replaces 13683-31610.

09355-45001-600

Unavailable

69

BRACKET

13627-47070

Unavailable

70

SPRING

13271-93011

Unavailable

71

NIPPLE

13685-47070

Unavailable

72

HOSE(6X10X600) This part replaces 13683-47070.

09352-60104-600

Unavailable

73

ADJUSTER

13267-47070

Unavailable

74

NIPPLE

13685-47080

Unavailable

75

SCREW This part replaces 02112-06128.

02112-06127

Unavailable

76

LEVER

13413-49220

Unavailable

77

LEVER

13421-49220

Unavailable

78

SPRING

13437-49220

Unavailable

79

NIPPLE

13685-47090

Unavailable

80

SCREW This part replaces 02112-05108.

02112-05107

Unavailable

81

LOCK WASHER This part replaces 08321-21058.

08321-0105A

Unavailable

82

WASHER

13432-47090

Unavailable
