2002 Suzuki GS500 Cam Shaft - Valve Diagram

← All diagrams

Find the part on the Cam Shaft - Valve diagram for your 2002 Suzuki GS500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

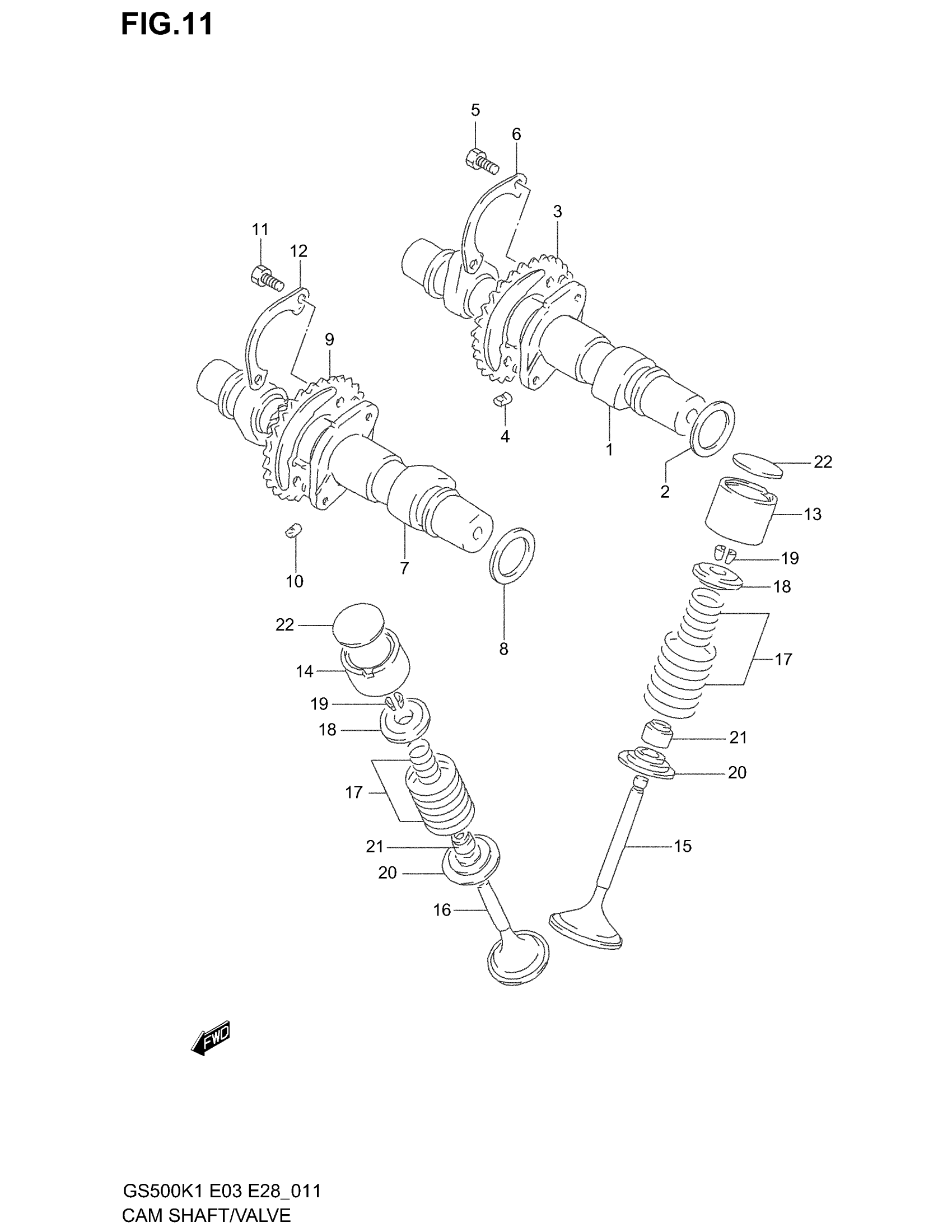

2002 Suzuki GS500 Cam Shaft - Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAMSHAFT SET, INTAKE | Includes Item(s) 2 - 2 This part replaces 12710-01830.

12710-01831

1
Out of stock

2

WASHER (T:1.0)

09181-22167

1

$2.92

In stock

2

WASHER (T:1.1) | OPT

09160-22074

1
Out of stock

2

WASHER (T:1.2) | OPT

09160-22075

1
Out of stock

2

WASHER (T:1.3) | OPT

09160-22076

1
Out of stock

3

SPROCKET, INTAKE (NT:30)

12740-45042

1
Out of stock

4

PIN

12748-44000

1
Out of stock

5

BOLT (6X12.5)

09111-06027

2

$1.87

In stock

6

1

$2.83

In stock

7

CAMSHAFT SET, EXHAUST | Includes Item(s) 8 - 8

12720-01820

1
Out of stock

8

WASHER (T:1.0)

09181-22167

1

$2.92

In stock

8

WASHER (T:1.1) | OPT

09160-22074

1
Out of stock

8

WASHER (T:1.2) | OPT

09160-22075

1
Out of stock

8

WASHER (T:1.3) | OPT

09160-22076

1
Out of stock

9

SPROCKET, EXHAUST (NT:30)

12750-45041

1
Out of stock

10

PIN

12748-44000

1
Out of stock

11

BOLT (6X12.5)

09111-06027

2

$1.87

In stock

12

1

$2.83

In stock

13

2

$63.26

In stock

14

2

$63.26

In stock

15

VALVE, INTAKE

12911-01D00

2

$70.85

In stock

16

VALVE, EXHAUST

12912-01D00

2

$92.50

In stock

17

SPRING SET, VALVE

12920-44110

4

$19.03

In stock

19

COTTER, VALVE

12932-45010

8

$2.60

In stock

20

SEAT, SPRING

12933-45001

4

$7.07

In stock

21

OIL SEAL (7X14.4X9)

09289-07002

4

$7.84

In stock

22

SHIM, TAPPET (T:2.15)

12892-45000-215

4

$24.43

In stock

22

SHIM, TAPPET (T:2.20)

12892-45000-220

4

$24.43

In stock

22

SHIM, TAPPET (T:2.25)

12892-45000-225

4

$24.43

In stock

22

SHIM, TAPPET (T:2.30)

12892-45000-230

4

$24.43

In stock

22

SHIM, TAPPET (T:2.35)

12892-45000-235

4

$24.43

In stock

22

SHIM, TAPPET (T:2.40)

12892-45000-240

4

$24.43

In stock

22

SHIM, TAPPET (T:2.45)

12892-45000-245

4

$23.57

In stock

22

SHIM, TAPPET (T:2.50)

12892-45000-250

4

$23.57

In stock

22

SHIM, TAPPET (T:2.55)

12892-45000-255

4

$23.57

In stock

22

SHIM, TAPPET (T:2.60)

12892-45000-260

4

$17.86

In stock

22

SHIM, TAPPET (T:2.65)

12892-45000-265

4

$18.21

In stock

22

SHIM, TAPPET (T:2.70)

12892-45000-270

4

$18.21

In stock

22

SHIM, TAPPET (T:2.75)

12892-45000-275

4

$24.43

In stock

22

SHIM, TAPPET (T:2.80)

12892-45000-280

4

$23.57

In stock

22

SHIM, TAPPET (T:2.85)

12892-45000-285

4

$24.43

In stock

22

SHIM, TAPPET (T:2.90)

12892-45000-290

4

$24.43

In stock

22

SHIM, TAPPET (T:2.95)

12892-45000-295

4

$24.43

In stock

22

SHIM, TAPPET (T:3.00)

12892-45000-300

4
Out of stock

22

SHIM, TAPPET (T:3.05)

12892-45000-305

4

$24.43

In stock

22

SHIM, TAPPET (T:3.10)

12892-45000-310

4

$24.43

In stock

23

SHIM SET INC.NO.22-1~22-20(3PCS.EACH) & 24 | OPT NOT SHOWN; Includes Item(s) 24

12800-45811

1
Out of stock

24

CASE | OPT NOT SHOWN

99000-69521

1
Out of stock
