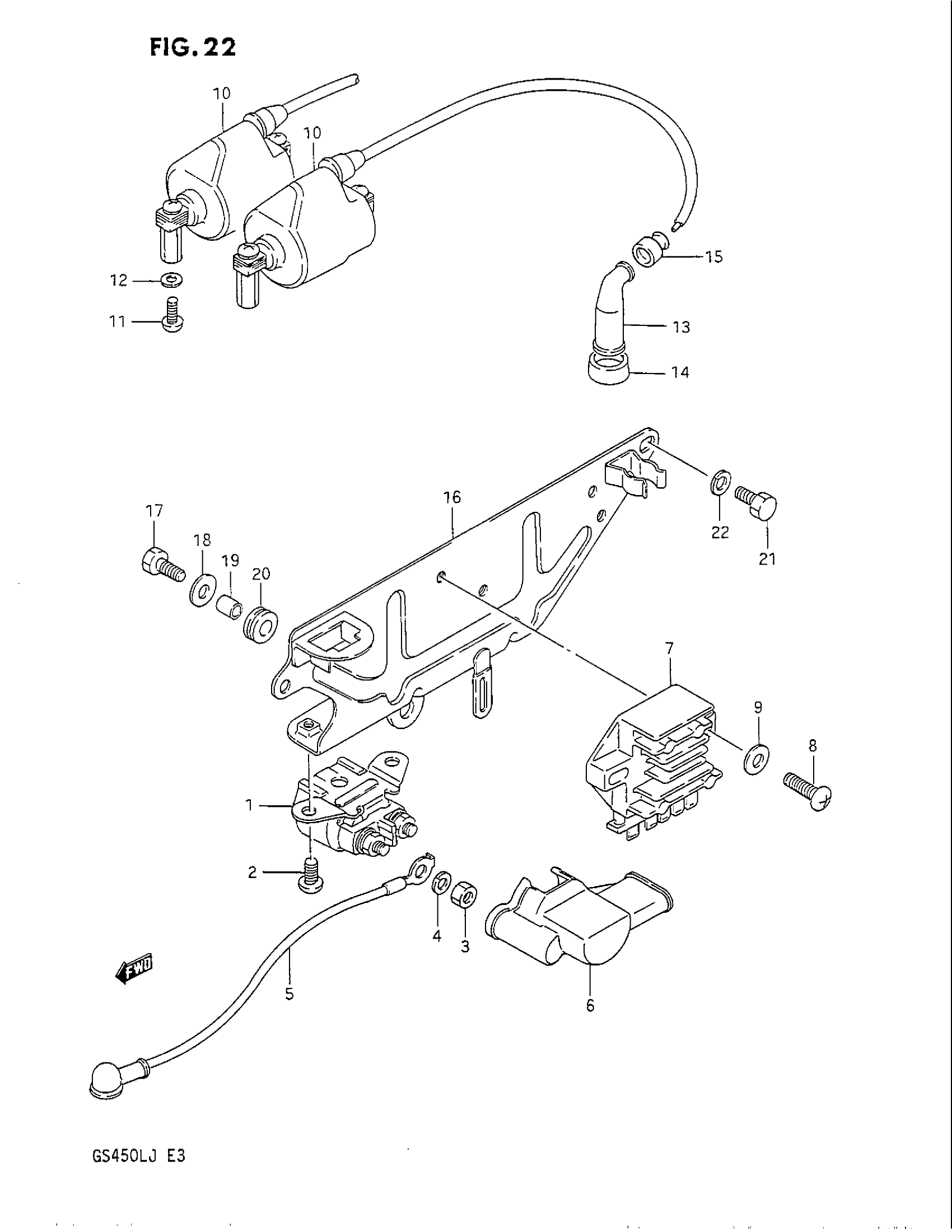

Suzuki GS450L (1988) ELECTRICAL Diagram

#

Description
Price

1

RELAY, STARTING MOTOR

31800-49100

$97.31

2

SCREW This part replaces 02112-06106.

02112-0610B

$1.84

3

NUT This part replaces 08310-11066.

08310-0006A

$1.84

4

LOCK WASHER This part replaces 08321-21066.

08321-0106A

$1.84

5

LEAD WIRE, STARTING MOTOR This part replaces 33850-44520.

33850-06B00

Unavailable

6

CAP, TERMINAL This part replaces 31861-44500.

31861-46D00

$7.87

7

RECTIFIER ASSY This part replaces 32800-44230.

32800-33401

Unavailable

8

SCREW This part replaces 02112-06208.

02112-06207

$1.78

9

WASHER This part replaces 08322-21067.

08322-01067

$2.13

10

COIL ASSY,IGNIT This part replaces 33410-44510.

33410-44X50

Unavailable

11

SCREW

02112-05107

$1.49

12

LOCK WASHER This part replaces 08321-21057.

08321-0105A

$1.84

13

CAP, SPARK PLUG

33510-43010

$24.99

14

SEAL, SPARK PLUG

33541-69010

$4.37

15

SEAL,HIGH TENSION CORD (SIDE) This part replaces 33542-98000.

33542-38B00

$4.34

16

PLATE, PARTS HOLDER | MODEL F/G/H This part replaces 47410-44502.

47410-44503

Unavailable

16

PLATE, PARTS HOLDER | MODEL J

47410-44503

Unavailable

17

BOLT, GEAR SHIFT LINK This part replaces 01107-06206.

01500-0620A

$1.78

18

WASHER (6.5X18X1.6) This part replaces 09160-06057.

09160-06109

$1.49

19

SPACER (6.1X8X9.5) This part replaces 09180-06044.

09180-06248

$2.12

20

CUSHION (8X18X10) This part replaces 09320-08001.

09320-08527

$2.06

21

BOLT This part replaces 01107-06107.

01500-06107

$2.06

22

LOCK WASHER This part replaces 08321-21067.

08321-01067

$2.13
