1977 Yamaha GS340A Track - Suspension Diagram

← All diagrams

Find the part on the Track - Suspension diagram for your 1977 Yamaha GS340A, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

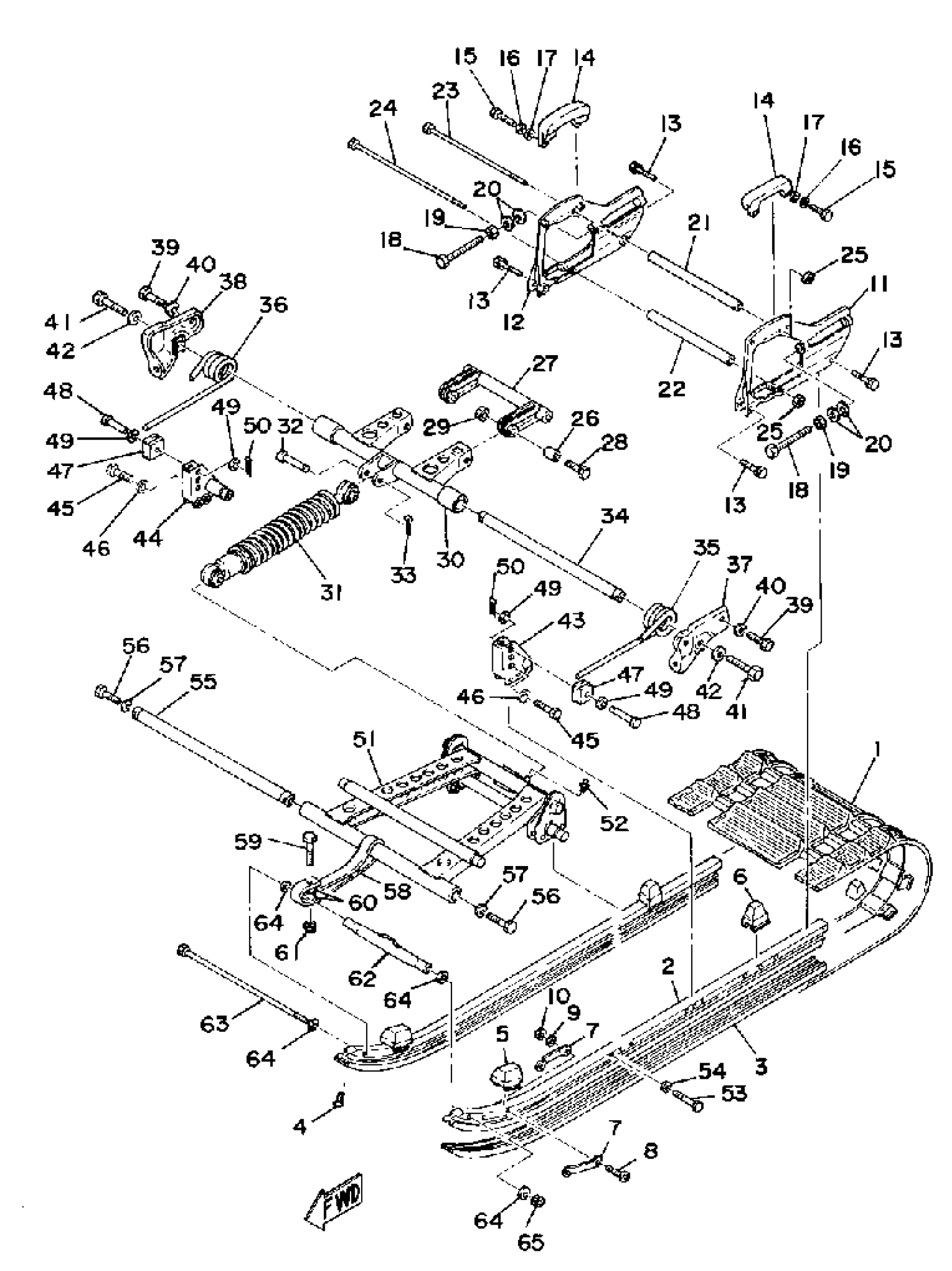

1977 Yamaha GS340A Track - Suspension Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TRACK ASY

8V0-47110-00-00

1
Out of stock

2

FRAME, SLIDING 1

8E3-47411-00-00

1
Out of stock

3

RUNNER, SLIDING 1

8A7-47421-10-XX

1
Out of stock

4

SCREW, FLAT

98707-06020-00

1

$6.69

In stock

5

DAMPER 2

8E3-47457-00-00

1
Out of stock

6

DAMPER 2

885-47457-00-00

1
Out of stock

7

PLATE, DAMPER

885-47458-01-00

1
Out of stock

8

SCREW, PAN HEAD

98517-05030-00

1

$7.92

In stock

9

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

10

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

11

FRAME, SLIDING 2

8E3-47412-00-00

1

$57.54

In stock

12

FRAME, SLIDING 3

8E3-47413-00-00

1

$60.97

In stock

13

BOLT, WITH WASHER

90119-08008-00

1
Out of stock

14

RUNNER, SLIDING

8E3-47422-00-00

1

$17.09

In stock

15

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

16

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

17

WASHER, PLATE

90201-06020-00

—

$6.28

In stock

18

BOLT, HEXAGON (8E3)

90101-10314-00

—

$6.29

In stock

19

NUT (682)

95380-10700-00

1

$5.78

In stock

20

WASHER (1T1)

90201-08649-00

—
Out of stock

21

COLLAR (899 SUSPENSION)

90387-08497-00

—

$12.38

In stock

22

COLLAR (899 SUSPENSION)

90387-08496-00

—

$9.91

In stock

23

BOLT, HEXAGON

97027-08250-00

1
Out of stock

24

BOLT (8M8)

90101-08374-00

—
Out of stock

25

NUT, NYLON

95717-08300-00

—

$2.57

In stock

26

COLLAR (8A5 SUSPENSION)

90387-08508-00

—

$5.77

In stock

27

BRACKET 3

8A5-47417-00-00

—

$79.35

In stock

28

BOLT, HEXAGON

97013-08050-00

—

$6.82

In stock

29

NUT, NYLON

95717-08300-00

—

$2.57

In stock

30

ARM, PIVOT 2

(8E3-47332-00-00)

1
Out of stock

31

SHOCK ABSORBER

(8A0-47480-00-00)

1
Out of stock

32

PIN, CLEVIS(8N0)

90240-12115-00

—

$16.35

In stock

33

PIN, COTTER

91490-30030-00

—

$7.15

In stock

34

SHAFT 2

(899-47475-00-00)

1
Out of stock

35

SPRING, TORSION

90508-99296-00

1
Out of stock

36

SPRING, TORSION

90508-99297-00

1
Out of stock

37

BRACKET, REAR 1

(890-47426-00-00)

1
Out of stock

38

BRACKET, REAR 2

(890-47425-00-00)

1
Out of stock

39

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

40

WASHER, CONICAL SPRING

90208-08011-00

1
Out of stock

41

BOLT (8J7)

97013-10030-00

—

$8.91

In stock

42

WASHER 823214910000

90208-10012-00

—

$13.20

In stock

43

BRACKET 5

(8E3-47463-00-00)

1
Out of stock

44

BRACKET 6

(8E3-47464-00-00)

1
Out of stock

45

BOLT(21W)

97017-06035-00

—

$2.91

In stock

46

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

47

HOOK 2

890-47447-00-00

—

$4.35

In stock

48

PIN WITH HOLE (890)

90249-12113-00

—

$8.37

In stock

49

WASHER, PLATE

90201-12047-00

—

$7.54

In stock

50

PIN, COTTER

91490-30030-00

—

$7.15

In stock

51

ARM, PIVOT 1

(8A1-47331-01-00)

1
Out of stock

52

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

53

BOLT(21W)

97017-06035-00

—

$2.91

In stock

54

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

55

SHAFT 1

899-47465-00-00

1
Out of stock

56

BOLT (8J7)

97013-10030-00

—

$8.91

In stock

57

WASHER 823214910000

90208-10012-00

—

$13.20

In stock

58

STOPPER 1

8E3-47495-00-00

1
Out of stock

59

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

60

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

61

NUT, NYLON

95707-06300-00

—

$3.20

In stock

62

BRACKET 1

899-47415-00-00

1
Out of stock

63

BOLT (8M8)

90101-08374-00

—
Out of stock

64

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

65

NUT, NYLON

95717-08300-00

—

$2.57

In stock
